La válvula de bola se utiliza como válvula de cierre, así como para mezclar y separar flujos de fluidos en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan fluidos líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no sean agresivos para los materiales de la válvula.
El reductor de un cuarto de vuelta permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que constituye una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de un cuarto de vuelta. Es adecuado para válvulas de bola, válvulas de mariposa, válvulas con un ángulo de giro de 90° y para controlar compuertas de aire.
B
B

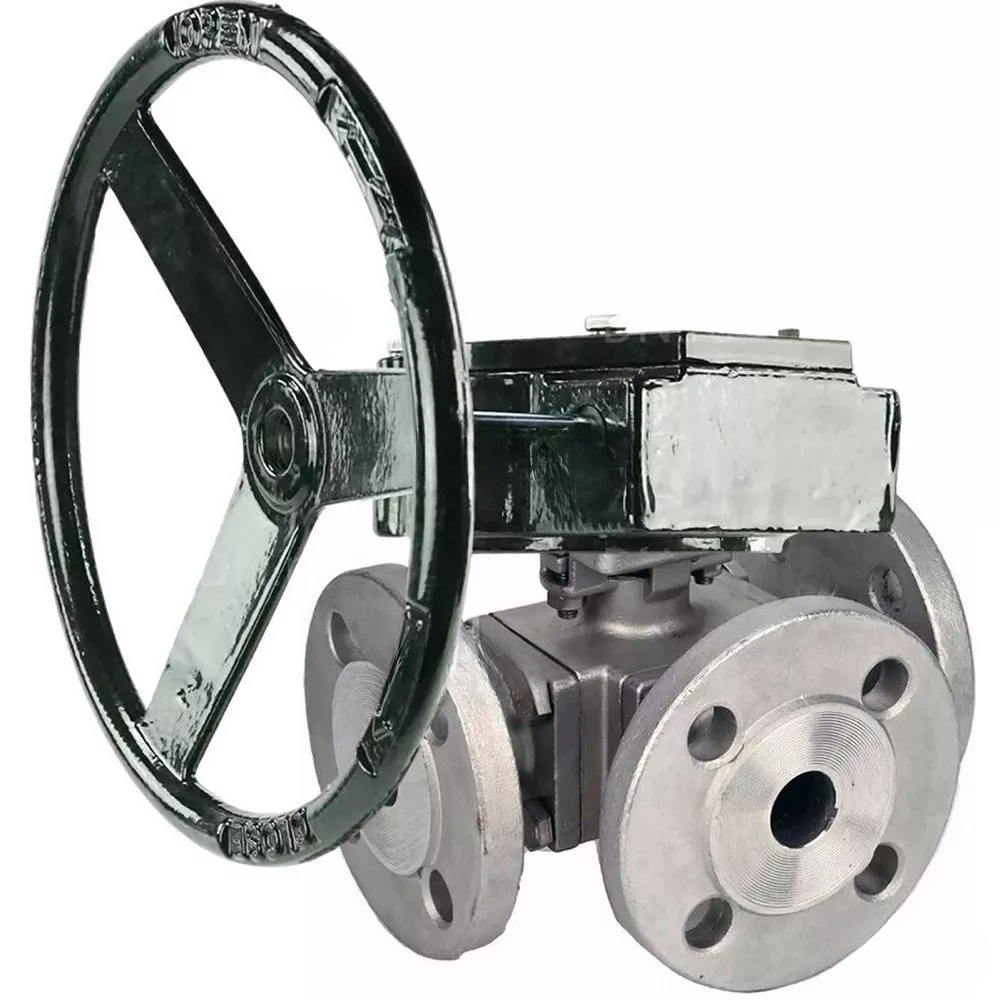

Dimensiones y dimensiones de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total de tres vías, acero inoxidable SS316
| DN | Yo | D | k | d | d1 | A |
| 50 | 240 | 165 | 125 | 49 | 99 | 185 |
| 65 | 260 | 185 | 145 | 65 | 122 | 185 |
| 80 | 280 | 200 | 160 | 80 | 138 | 250 |
| 100 | 325 | 220 | 180 | 100 | 158 | 250 |
Boceto de dimensiones y dimensiones de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total de tres vías, acero inoxidable SS316
B
B
Tabla de piezas y materiales para válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total de tres vías, acero inoxidable SS316
| - | Nombre | Material |
| 1 | Caso | Acero inoxidable SS316 |
| 2 | Carbonizarse | Acero inoxidable SS316 |
| 3 | Caza de focas | PTFE |
| 4 | Cubierta de la caja | Acero inoxidable SS316 |
| 5 | Tornillo | Acero inoxidable SS316 |
| 6 | Empaquetadora | PTFE |
| 7 | Tuerca | Acero inoxidable SS304 |
| 8 | Empaquetadora | PTFE |
| 9 | Sello del vástago | PTFE |
| 10 | Tornillo | Acero inoxidable SS304 |
| 11 | glándula | Acero inoxidable SS304 |
| 13 | Provenir | Acero inoxidable SS316 |
Boceto de piezas y materiales para válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total de tres vías, acero inoxidable SS316
B
B
Datos técnicos de DNOVA RDN RQNx-xZ-x
| Nombre | Significado |
| Disponibilidad de un volante | timón |
B
B
Dimensiones y dimensiones de los reductores DNOVA RDN RQNx-xZ-x
| Modelo | RQN4-500Z-T30 | RQN5-500Z-T30 |
| A, mm | 240 | 240 |
| B, mm | 160 | 160 |
| °C, mm | 260 | 260 |
| Re, mm | 130 | 130 |
| J, mm | 55 | 55 |
| G, mm | 150 | 150 |
| T, mm | 70 | 70 |
| GF, mm | 100 | 100 |
| 4 millones | 4-M10 | 4-M12 |
| Alto x Alto | 17x17 | 22x22 |
Boceto de dimensiones y dimensiones de DNOVA RDN RQNx-xZ-x
- Body material
- Acero inoxidable AISI 316
- Maximum allowable temperature
- #Р˜РњРЇ?
- Connection type
- Con bridas
- Control type
- manual
- Operating environment
- Agua, Vapor, Productos derivados del petróleo, Medios neutrales y Medios gaseosos
- Applications
- Suministro de agua
- Type of seal
- PTFE
- Torque
- 36 Nm
- Country of origin
- Porcelana
