La válvula de bola se utiliza como válvula de cierre, así como para mezclar y separar flujos de fluidos en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan fluidos líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no sean agresivos para los materiales de la válvula.

El reductor de un cuarto de vuelta permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que constituye una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de un cuarto de vuelta. Es adecuado para válvulas de bola, válvulas de mariposa, válvulas con un ángulo de giro de 90° y para controlar compuertas de aire.

B

B

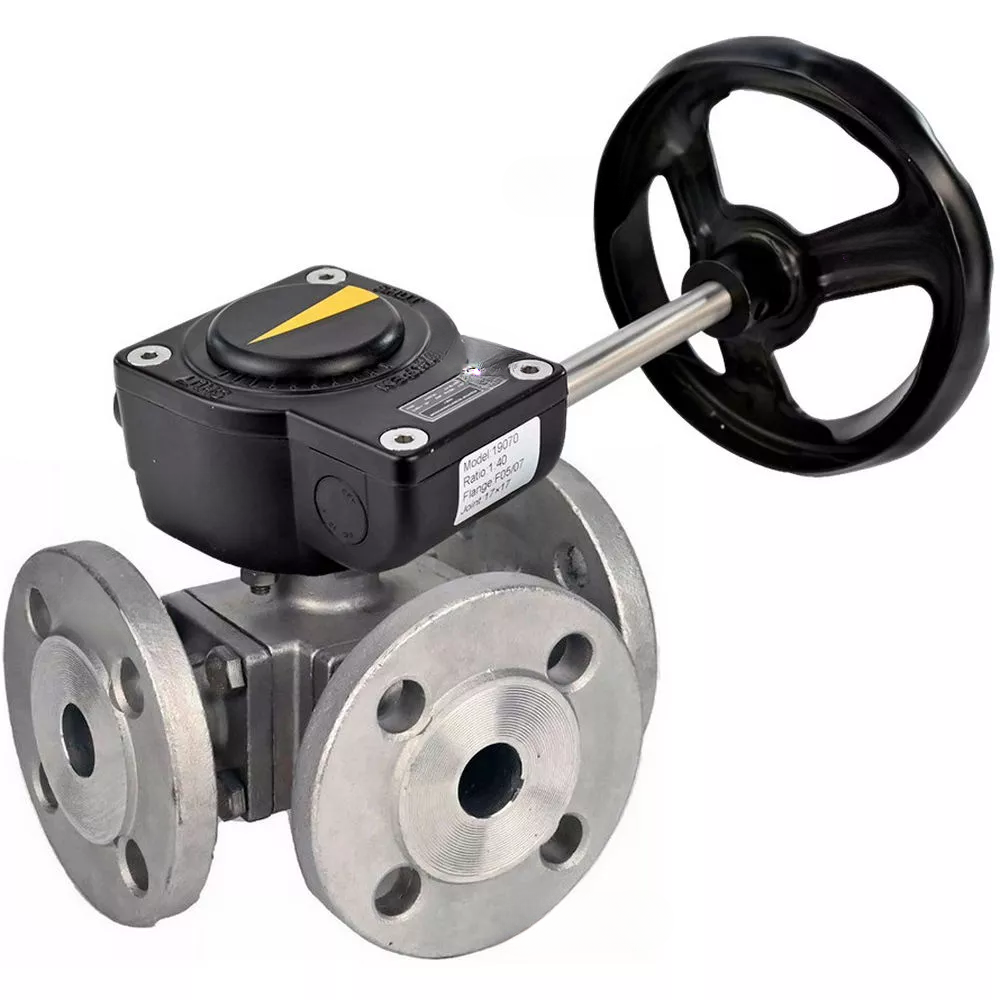

Parámetros técnicos de la válvula de bola de tres vías DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H, de paso total, en acero inoxidable SS316, con bridas y sellado de PTFE, con reductor DNOVA HAM RQNx-xZ-x:

Presión nominal PN, bar	16
Tipo de conexión	con brida
Solicitud	suministro de agua, calefacción
Paso de bola de válvula	paso completo
Temperatura del medio de trabajo, В°C	-25 a 180
Conexión	con brida
Control	reductor
Clase de sellado	A
Separador de agua	No
Tipo de dispositivo de válvula	tres vías
Tipo de válvula de tres vías	Yo
Medio	agua, vapor, productos derivados del petróleo, medios neutros, medios gaseosos
País del fabricante	Porcelana
Garantía, y.	1
Vida útil, años	10

Válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de tres vías de paso total, acero inoxidable SS316, con brida, sello - PTFE, con reductor DNOVA HAM RQNx-xZ-x

B

B

Dimensiones y dimensiones de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total de tres vías, acero inoxidable SS316

DN	Yo	D	k	d	d1	A
50	240	165	125	49	99	185
65	260	185	145	65	122	185
80	280	200	160	80	138	250
100	325	220	180	100	158	250

Boceto de dimensiones y dimensiones de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total de tres vías, acero inoxidable SS316

B

B

Tabla de piezas y materiales para válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total de tres vías, acero inoxidable SS316

-	Nombre	Material
1	Caso	Acero inoxidable SS316
2	Carbonizarse	Acero inoxidable SS316
3	Caza de focas	PTFE
4	Cubierta de la caja	Acero inoxidable SS316
5	Tornillo	Acero inoxidable SS316
6	Empaquetadora	PTFE
7	Tuerca	Acero inoxidable SS304
8	Empaquetadora	PTFE
9	Sello del vástago	PTFE
10	Tornillo	Acero inoxidable SS304
11	glándula	Acero inoxidable SS304
13	Provenir	Acero inoxidable SS316

Boceto de piezas y materiales para válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total de tres vías, acero inoxidable SS316

B

B

Principales datos técnicos y características de los reductores HAM RQNx-xZ-x:

Temperatura ambiente, °C	-30 a +120
Clase de protección del recinto	IP67
Solicitud	Para diversas industrias donde se requiere control del flujo de fluidos
Montaje	horizontal/vertical
Ajuste de carrera	0 - 90 ° (ajustable ± 5 °)
Estándar de conexión	ISO 5211

Cajas de cambios HAM

B

B

Materiales básicos de los componentes de la caja de cambios HAM:

-	Nombre	Material
1	Tornillo	acero inoxidable 304
2	Índice	Plástico ABS
3	Cubrir	aleación de aluminio
4	Anillo de sellado	NBR70
5	Alfiler	acero negro
6	Engranaje helicoidal	hierro dúctil
7	Sello	NBR70
8	Alojamiento	aleación de aluminio
9	Perno de ajuste	acero negro
10	Empaquetadora	acero inoxidable 304
11	Tuerca de ajuste	acero inoxidable 304
12	Tapa de tuerca	NBR70
13	Cojinete	acero en polvo
14	Eje sin fin	acero 45
15	Sello	NBR70
16	Eje de transmisión	acero inoxidable 304
17	Volante	acero al carbono recubierto de poliéster
18	Alfiler	acero negro

Bosquejo HAM RQNx-xZ-x

B

B

Dimensiones generales y de montaje de los reductores HAM RQNx-xZ-x:

Modelo	JAMÓN RQN1-180Z-T40	JAMÓN RQN2-300Z-T37	JAMÓN RQN3-540Z-T36	JAMÓN RQN4-675Z-T36	JAMÓN RQN5-1500Z-T50
Re, mm	80	100	120	142	175
D1, mm	70	90	102	125	140
D2, mm	50	70	70	102	102
n-M1	4-M6x10	4-M8x12	4-M8x10	4-M8x10	4-M8x10
n-M2	4-M8x12	4-M10x12	4-M10x15	4-M12x18	4-M16x24
Tamaño pequeño	17x17	17x17	22x22	24x24	27x27
Largo, mm	115	130	150	180	220
L1, mm	50	58	65	80	95
L2, mm	42	50	60	60	78
Mmm	48	58	58	74	84
Alto 1, mm	19	18	18	21	51
d1, mm	20	20	20	20	25
L3, mm	160	160	215	225	325
Ancho, mm	140	200	250	300	400

Bosquejo HAM RQNx-xZ-x

B

B

Datos técnicos de los reductores HAM RQNx-xZ-x:

Modelo	JAMÓN RQN1-180Z-T40	JAMÓN RQN2-300Z-T37	JAMÓN RQN3-540Z-T36	JAMÓN RQN4-675Z-T36	JAMÓN RQN5-1500Z-T50
Relación de transmisión	40:1	37:1	36:1	36:1	50:1
Par motor, Nm	180	300	540	675	1500
Tipo de brida ISO	F05/F07	F07/F09	F07/F10	F10/F12	F10/F14
Peso, kg	1.2	2
