La válvula de bola se utiliza como válvula de cierre, así como para mezclar y separar los flujos del fluido de trabajo en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan fluidos líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.
Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de válvulas de cierre de tuberías con un elemento de cierre de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios comunales, etc.
B
B

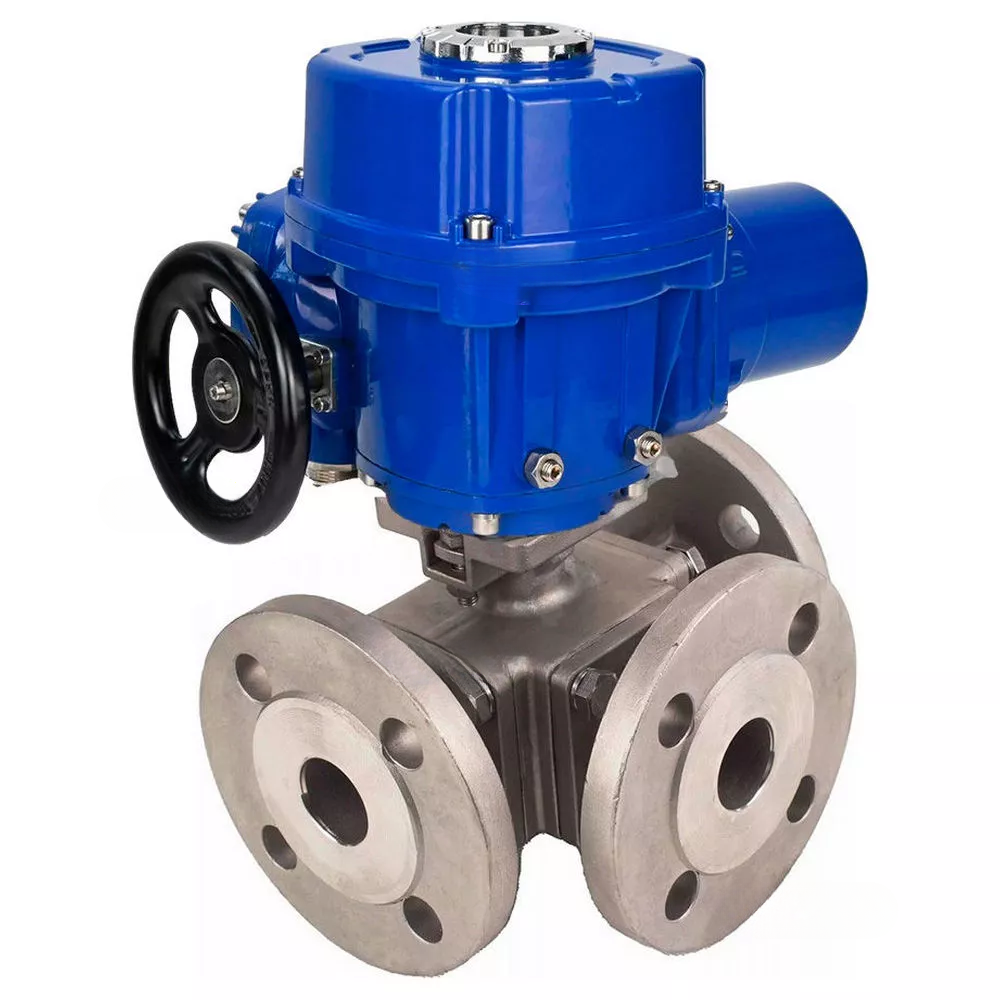

Características técnicas de las válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de tres vías de paso total, en acero inoxidable SS316, con bridas, sello - PTFE, con accionamiento eléctrico de cuarto de vuelta DNOVA QT-NM-O2-220VAC-U1 con acoplamientos de par y volante
| Nombre | Significado |
| Presión nominal PN, bar | 16 |
| Tipo de conexión | con brida |
| Tipo de control | Con accionamiento eléctrico |
| Solicitud | suministro de agua, suministro de calor |
| Paso de bola de grúa | paso completo |
| Desempeño climático | U1 |
| Temperatura del entorno de trabajo, В°C | de -25 a 180 |
| Unión | con brida |
| Control | Accionamiento eléctrico 380V |
| Clase de sellado | A |
| Ingesta de agua | No |
| Tipo de dispositivo de grúa | tres vías |
| Tipo de válvula de tres vías | Yo |
| Miércoles | agua, vapor, productos derivados del petróleo, medios neutros, medios gaseosos |
| Garantía, g. | 1 |
| Vida útil, años | 10 |
B
B
Boceto de dimensiones generales y tamaños de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total de tres vías, acero inoxidable SS316, bridadas, sello - PTFE, con accionamiento eléctrico de cuarto de vuelta DNOVA QT-NM-O2-220VAC-U1 con acoplamientos de par y volante
B
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total de tres vías, acero inoxidable SS316, bridadas, sello - PTFE, con accionamiento eléctrico de cuarto de vuelta DNOVA QT-NM-O2-220VAC-U1 con acoplamientos de par y volante
| Modelo | Largo, mm | Re, mm | k, mm | d, mm | d1, mm | X, mm | Mmm |
| DN20 | 160 | 105 | 75 | 18 | 58 | 215 | 281 |
| DN25 | 180 | 115 | 85 | 25 | 64 | 215 | 281 |
| DN32 | 200 | 140 | 100 | 32 | 78 | 215 | 281 |
| DN40 | 220 | 150 | 110 | 38 | 88 | 215 | 281 |
| DN50 | 240 | 165 | 125 | 49 | 99 | 215 | 281 |
| DN65 | 260 | 185 | 145 | 65 | 122 | 270 | 276 |
| DN80 | 280 | 200 | 160 | 80 | 138 | 270 | 276 |
| DN100 | 325 | 220 | 180 | 100 | 158 | 270 | 276 |
B
B
Esquema de piezas y materiales de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total de tres vías, acero inoxidable SS316, bridadas, sello - PTFE, con accionamiento eléctrico de cuarto de vuelta DNOVA QT-NM-O2-220VAC-U1 con acoplamientos de par y volante
B
Tabla de piezas y materiales de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total de tres vías, acero inoxidable SS316, bridadas, sello - PTFE, con accionamiento eléctrico de cuarto de vuelta DNOVA QT-NM-O2-220VAC-U1 con acoplamientos de par y volante
| N.º de artículo | Nombre de la pieza | Material |
| 1 | Marco | Acero inoxidable SS316 |
| 2 | Pelota | Acero inoxidable SS316 |
| 3 | Caza de focas | PTFE |
| 4 | Funda de la caja | Acero inoxidable SS316 |
| 5 | Tornillo | Acero inoxidable SS304 |
| 6 | Almohadilla | PTFE |
| 7 | tornillo | Acero inoxidable SS304 |
| 8 | Almohadilla | PTFE |
| 9 | Sello de varilla | PTFE |
| 10 | Tornillo | Acero inoxidable SS304 |
| 11 | Sello | Acero inoxidable SS304 |
| 13 | Existencias | Acero inoxidable SS316 |
B
B
Accionamientos eléctricos DNOVA QT-NM-O2-220VAC-U1
Parámetros técnicos de los accionamientos eléctricos DNOVA QT-NM-O2-220VAC-U1
| Nombre | Significado |
| Modelo de propulsión eléctrica | QT-NM-O2-220VAC-U1 |
| Tensión de alimentación | 220 V |
| Disponibilidad de copia de seguridad manual | volante |
| Interruptores de límite | No |
B
B
Esquema de dimensiones y tamaños de los accionamientos eléctricos DNOVA QT-NM-O2-220VAC-U1
B
Dimensiones y tamaños de los accionamientos eléctricos DNOVA QT-NM-O2-220VAC-U1
| Modelo | QT-N-005M-O2-380VAC-U1 | QT-N-010M-O2-380VAC-U1 | QT-N-020M-O2-380VAC-U1 |
| Mmm | 281 | 281 | 276 |
| Alto 1, mm | 170 | 170 | 197 |
| H2, mm | 77 | 77 | 99 |
| Re, mm | G 120 | G 120 | G 180 |
| Largo, mm | 215 | 215 | 270 |
| L1, mm | 310 | 310 | 350 |
| L2, mm | 170 | 170 | 191 |
| L3, mm | 121 | 121 | 160 |
- Body material
- Acero inoxidable AISI 316
- Maximum allowable temperature
- #Р˜РњРЇ?
- Connection type
- Con bridas
- Control type
- Accionado eléctricamente
- Operating environment
- Agua, Vapor, Productos derivados del petróleo, Medios neutrales y Medios gaseosos
- Applications
- Suministro de agua
- Type of seal
- PTFE
- Voltage
- 220 V
- Explosion-proof
- No
- Torque
- 10 Nm
- Limit switches
- No
- Actuator model
- QT-N-005M-O2-220VAC-U1
- Country of origin
- Porcelana
