Descripción

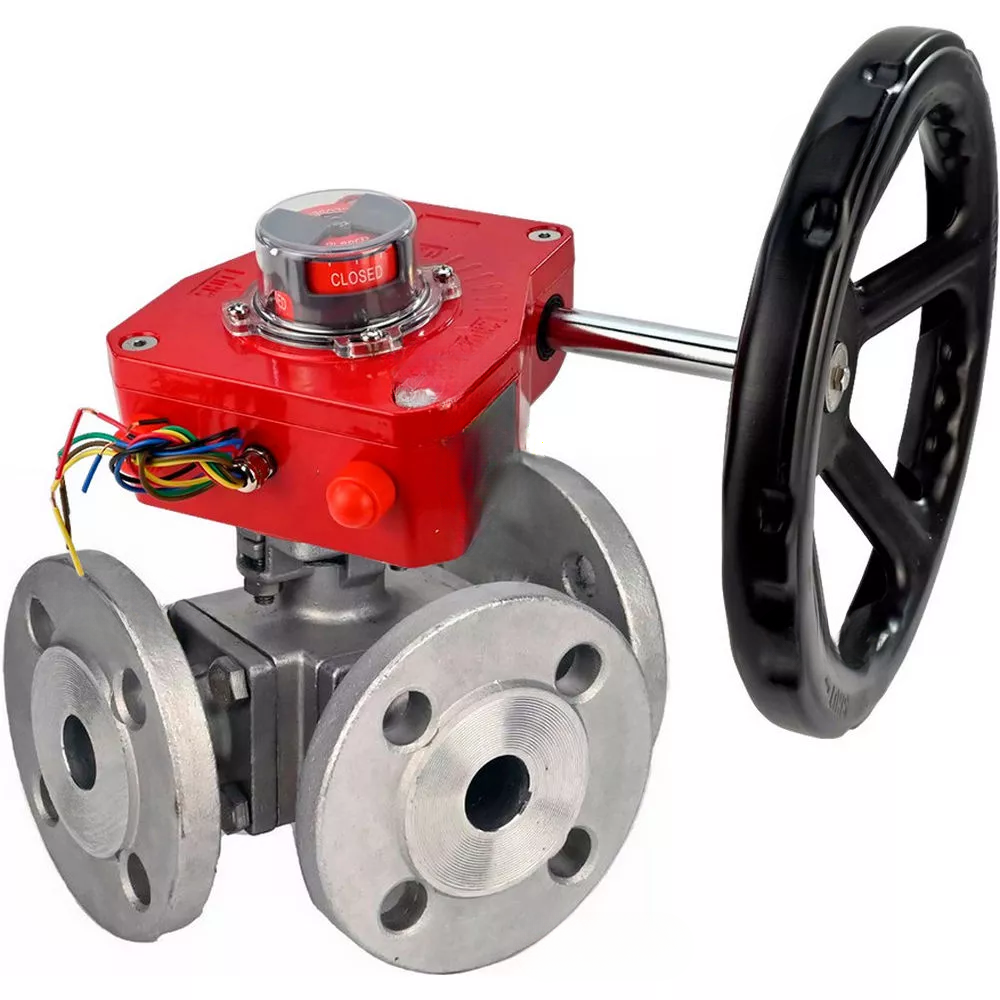

La válvula de bola se utiliza como válvula de cierre, así como para mezclar y separar flujos de fluidos en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan fluidos líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no sean agresivos para los materiales de la válvula.
El reductor de un cuarto de vuelta permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que constituye una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de un cuarto de vuelta. Es adecuado para válvulas de bola, válvulas de mariposa, válvulas con un ángulo de giro de 90° y para controlar compuertas de aire.
B
B
Dimensiones y dimensiones de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total de tres vías, acero inoxidable SS316
| DN | Yo | D | k | d | d1 | A |
| 50 | 240 | 165 | 125 | 49 | 99 | 185 |
| 65 | 260 | 185 | 145 | 65 | 122 | 185 |
| 80 | 280 | 200 | 160 | 80 | 138 | 250 |
| 100 | 325 | 220 | 180 | 100 | 158 | 250 |
Boceto de dimensiones y dimensiones de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total de tres vías, acero inoxidable SS316
B
B
Tabla de piezas y materiales para válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total de tres vías, acero inoxidable SS316
| - | Nombre | Material |
| 1 | Caso | Acero inoxidable SS316 |
| 2 | Carbonizarse | Acero inoxidable SS316 |
| 3 | Caza de focas | PTFE |
| 4 | Cubierta de la caja | Acero inoxidable SS316 |
| 5 | Tornillo | Acero inoxidable SS316 |
| 6 | Empaquetadora | PTFE |
| 7 | Tuerca | Acero inoxidable SS304 |
| 8 | Empaquetadora | PTFE |
| 9 | Sello del vástago | PTFE |
| 10 | Tornillo | Acero inoxidable SS304 |
| 11 | glándula | Acero inoxidable SS304 |
| 13 | Provenir | Acero inoxidable SS316 |
Boceto de piezas y materiales para válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total de tres vías, acero inoxidable SS316
B
B
Datos técnicos de los reductores DNOVA HGBF RQNx-xZ
| Nombre | Significado |
| Disponibilidad de un volante | timón |
B
B
Dimensiones y dimensiones de los reductores DNOVA HGBF RQNx-xZ
| Modelo | HGBF RQN2-320Z | HGBF RQN3-680Z |
| D2, mm | 92 | 125 |
| D3, mm | 70(89) | 70/102/125 |
| d1, mm | 42 | 55 |
| A, mm | 185 | 250 |
| B, mm | 142 | 190 |
| C, mm | 102 | 140 |
| Re, mm | 79 | 112 |
| E, mm | 12 | 16 |
| F, mm | 52 | 68 |
| Mmm | 78 | 108 |
Esquema de dimensiones y dimensiones de reductores DNOVA HGBF RQNx-xZ
B
B
Tabla de piezas y materiales para reductores DNOVA HGBF RQNx-xZ:
| - | Nombre | Material |
| 1 | Cubierta transparente del indicador | Resina PC Plycaton |
| 2 | Tornillo | acero 304 |
| 3 | Tornillo | acero 304 |
| 4 | Cubrir | ADC 12 de aluminio |
| 5 | Caja de engranajes de tornillo sin fin | hierro fundidoВ QДѕ450 |
| 6 | Tornillo de ajuste | acero 304 |
| 7 | Estante | acero 45 |
| 8 | Caso | caucho de acrilonitrilo butadieno |
| 9 | cojinete | PZ2175 a base de cetonas |
| 10 | Cojinete | acero aleado |
| 11 | Caso | aleación de aluminio ADC 12 |
| 12 | Cojinete | acero aleado |
| 13 | glándula | goma |
| 14 | Arandela | acero 304 |
| 15 | Tornillo | acero 304 |
| 16 | Eje | acero 45 |
| 17 | Interruptor de límite | - |
| 18 | Junta tórica | caucho de acrilonitrilo butadieno |
| Hermovod | Material: alambre esmaltado estándar GB6109. Cantidad: 6 cables. Dimensiones: longitud del cable 15 cm, diámetro del núcleo 0,5 mm, cable de cobre. |
Esquema de piezas y materiales de las cajas de cambios DNOVA HGBF RQNx-xZ
