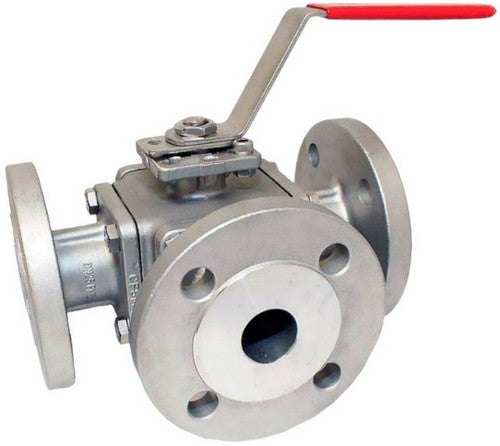

La válvula de bola se utiliza como válvula de cierre, así como para mezclar y separar flujos de fluidos en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie pueden instalarse en sistemas que transportan fluidos líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no sean agresivos para los materiales de la válvula.
B
B
Dimensiones y dimensiones de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total, bridadas, cuerpo - acero inoxidable SS316, brida ISO, con manija
| Tamaño | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 |
| d | 15 | 18 | 25 | 32 | 38 | 49 | 65 | 80 | 100 |
| d1 | 45 | 58 | 64 | 78 | 88 | 99 | 122 | 138 | 158 |
| k | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 |
| Yo | 150 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 325 |
| H | 72 | 77 | 82 | 100 | 108 | 125 | 144 | 160 | 187 |
| Yo | 150 | 190 | 190 | 215 | 215 | 250 | 250 | 300 | 300 |
| T | 14 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 |
| D1 | 5,5 | 6 | 6 | 7 | 7 | 9 | 9 | 9 | 11 |
| D2 | 6 | 7 | 7 | 9 | 9 | 11 | 11 | 11 | 13 |
| D3 | 36 | 42 | 42 | 50 | 50 | 70 | 70 | 70 | 102 |
| D4 | 42 | 50 | 50 | 70 | 70 | 102 | 102 | 102 | 125 |
| SxS | 9x9 | 11x11 | 11x11 | 14x14 | 14x14 | 17x17 | 17x17 | 19x19 | 19x19 |
| Nueva Zelanda | 4–14 | 4–14 | 4–14 | 4–18 | 4–18 | 4–18 | 4–18 | 8–18 | 8–18 |
_fp_3x_f_h.jpg)
Dimensiones del boceto y dimensiones de las válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total, con brida, cuerpo - acero inoxidable SS316, brida ISO, con manija
B
B
Tabla de piezas y materiales para válvulas de bola DNOVA BV3232P(4 piezas)-FP-3WL-F-ISO-H de paso total, con brida, cuerpo de acero inoxidable SS316, brida ISO, con manija
| · B | Nombre de la pieza | Material |
| 1 | Caso | Acero inoxidable SS316 |
| 2 | Carbonizarse | Acero inoxidable SS316 |
| 3 | Caza de focas | PTFE |
| 4 | Cubierta de la caja | Acero inoxidable SS316 |
| 5 | Tornillo | Acero inoxidable SS304 |
| 6 | Empaquetadora | PTFE |
| 7 | Tuerca | Acero inoxidable SS304 |
| 8 | Empaquetadora | PTFE |
| 9 | Sello del vástago | PTFE |
| 10 | Tornillo | Acero inoxidable SS304 |
| 11 | glándula | Acero inoxidable SS304 |
| 12 | Manejar | Acero inoxidable AISI 201 |
| 13 | Provenir | Acero inoxidable SS316 |
B
-fp-3x-f-h.jpg)
Boceto de piezas y materiales para válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total, con brida, cuerpo de acero inoxidable SS316, brida ISO, con manija
