Descripción
La válvula de bola se utiliza como válvula de cierre, así como para mezclar y separar los flujos del fluido de trabajo en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan fluidos líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.
Los actuadores neumáticos DNOVA de doble efecto rotativos PA-DAXXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
El posicionador rotatorio electroneumático se utiliza para controlar actuadores neumáticos de tipo rotatorio mediante un controlador eléctrico o un sistema de control con señal de salida CC analógica en el rango de 4 a 20 mA.
El mando manual MONx-x-Tx-ISO con sinfín y reductor permite ajustar manualmente la posición del elemento de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficaz y eficiente para todas las tareas de mando manual.
B
B

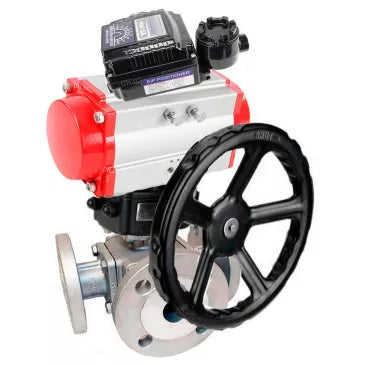

Parámetros técnicos de las válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de 16 bar de paso total, con brida, cuerpo de acero inoxidable SS316, brida ISO F03/F04-F10/F12, cuadrado 9x9-19x19, con accionamiento Mon/PA-DA, posicionador neumático YT-1000RSN sin retroalimentación y doblador MON3-700-T3.
| Nombre | Significado |
| Presión nominal PN, bar | 16 |
| Temperatura del entorno de trabajo, В°C | de -25 a 180 |
| Tipo de dispositivo de grúa | tres vías |
| Tipo de válvula de tres vías | Yo |
| Solicitud | suministro de agua, suministro de calor |
| Entorno de trabajo | agua, vapor, productos derivados del petróleo, medios neutros, medios gaseosos |
| Conexión a la tubería | con brida |
| Ingesta de agua | No |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Con accionamiento neumático |
| Unión | con brida |
| Control | actuador neumático de doble efecto |
| Disponibilidad de interruptores de límite | No |
| Disponibilidad de distribuidor neumático | No |
| Disponibilidad de posicionador electroneumático | Hay |
| Vida útil media, años | 10 |
| Garantía, g. | 1 |
B
B
Esquema de dimensiones generales y tamaños de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar de paso total, bridadas, cuerpo - acero inoxidable SS316, brida ISO F03/F04-F10/F12, cuadrado 9x9-19x19, con accionamiento Mon/PA-DA, posicionador neumático YT-1000RSN sin retroalimentación y doblador MON3-700-T3
B
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar paso total, bridada, cuerpo - acero inoxidable SS316, brida ISO F03/F04-F10/F12, cuadrado 9x9-19x19, con accionamiento Mon/PA-DA, posicionador neumático YT-1000RSN sin retroalimentación y doblador MON3-700-T3
| Tamaño | Largo, mm | Diámetro interior, mm | Г˜D1, mm | Г˜D2, mm | A, mm | E, mm | Tamaño pequeño | C, mm | Alto 1, mm |
| DN15 | 150 | 95 | 65 | 45 | 153 | 72 | 62.5 | 117.5 | 120 |
| DN20 | 160 | 105 | 75 | 58 | 153 | 72 | 62.5 | 117.5 | 120 |
| DN25 | 180 | 115 | 85 | 64 | 153 | 72 | 62.5 | 117.5 | 120 |
| DN32 | 200 | 140 | 100 | 78 | 153 | 72 | 62.5 | 117.5 | 120 |
| DN40 | 220 | 150 | 110 | 88 | 174 | 89 | 62.5 | 117.5 | 120 |
| DN50 | 240 | 165 | 125 | 99 | 174 | 89 | 62.5 | 117.5 | 120 |
| DN65 | 260 | 185 | 145 | 122 | 216 | 109 | 62.5 | 117.5 | 133 |
| DN80 | 280 | 200 | 160 | 138 | 279 | 134 | 62.5 | 117.5 | 180 |
| DN100 | 325 | 220 | 180 | 158 | 279 | 134 | 62.5 | 117.5 | 180 |
B
B
Esquema de piezas y materiales de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar paso total, bridada, cuerpo - acero inoxidable SS316, brida ISO F03/F04-F10/F12, cuadrado 9x9-19x19, con accionamiento Mon/PA-DA, posicionador neumático YT-1000RSN sin retroalimentación y doblador MON3-700-T3
B
Tabla de partes y materiales de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar paso total, bridada, cuerpo - acero inoxidable SS316, brida ISO F03/F04-F10/F12, cuadrado 9x9-19x19, con accionamiento Mon/PA-DA, posicionador neumático YT-1000RSN sin retroalimentación y doblador MON3-700-T3
| N.º de artículo | Nombre de la pieza | Material |
| 1 | Marco | Acero inoxidable SS316 |
| 2 | Pelota | Acero inoxidable SS316 |
| 3 | Caza de focas | PTFE |
| 4 | Funda de la caja | Acero inoxidable SS316 |
| 5 | Tornillo | Acero inoxidable SS304 |
| 6 | Almohadilla | PTFE |
| 7 | tornillo | Acero inoxidable SS304 |
| 8 | Almohadilla | PTFE |
| 9 | Sello de varilla | PTFE |
| 10 | Tornillo | Acero inoxidable SS304 |
| 11 | Sello | Acero inoxidable SS304 |
B
B
Accionamientos neumáticos DNOVA
B
Parámetros técnicos de los accionamientos neumáticos DNOVA
| Nombre | Significado |
| Diseño | doble efecto |
| Presión de control, bar | 2 Г· 8 |
B
B
Esquema de dimensiones y tamaños de actuadores neumáticos DNOVA
B
Dimensiones y tamaños de actuadores neumáticos DNOVA:
| Modelo de unidad | DA-052 | DA-065 | DA-083 | DA-105 |
| G, mm | 15 | 15 | 15 | 25 |
| Mmm | 80 | 80 | 80 | 80 |
| N, mm | 30 | 30 | 30 | 30 |
| F0, mm | 34 | 34 | 34 | 41 |
| R, mm | 20 | 20 | 20 | 20 |
| B1, mm | 153 | 174 | 216 | 279 |
| C, mm | 30 | 36 | 46 | 55 |
| E, mm | 72 | 89 | 109 | 134 |
| Yo | 4-M5x8 | 4-M6x10 | 4-M6x10 | 4-M8x12 |
| A | 4-M6x10 | 4-M8x12 | 4-M8x12 | 4-M10x16 |
| F, mm | 26 | 26 | 26 | 26 |
| A1, mm | 108 | 125 | 152 | 189 |
| Re, mm | 41 | 46 | 55 | 64 |
| Largo, mm | 11x11 | 14x14 | 17x17 | 22x22 |
| H | F03 | F05 | F05 | F07 |
| I | F05 | F07 | F07 | F10 |
B
B
Tabla de piezas y materiales de accionamientos neumáticos DNOVA:
| No. | Nombre | Cantidad | Material | Revestimiento |
| 1 | Marco | 1 | aluminio extruido | anodizado duro |
| 2 | Tapones laterales | 2 | aluminio fundido | |
| 3 | Engranaje | 1 | acero inoxidable | niquelado |
| 4 | Pistón | 2 | acero/aluminio | oxidación/galvánico |
| 5 | Tapones | 8 | acero inoxidable | |
| 6 | Anillo de pistón | 2 | NBR | |
| 7 | Ballestas | 0-12 | acero para resortes | recubrimiento epoxi |
| 8 | Cojinete de pistón | 2 | plástico de ingeniería | |
| 9 | Anillo de pistón | 2 | NBR | |
| 10 | Enchufar | 2 | NBR | |
| 11 | Anillo de empuje | 2 | plástico de ingeniería | |
| 12 | Anillo | 1 | plástico de ingeniería | |
| 13 | Arandela | 1 | acero inoxidable | |
| 14 | Abrazadera de resorte | 2 | acero inoxidable | |
| 15 | Indicador | 1 | plástico | |
| 16 | Carcasa del indicador | 1 | plástico | |
| 17 | Cojinete | 1 | plástico de ingeniería | |
| 18 | Leva | 1 | acero | oxidación/galvánico |
| 19 | Cojinete | 1 | NBR | |
| 20 | Cojinete | 1 | plástico de ingeniería | |
| 21 | Cojinete | 1 | plástico de ingeniería | |
| 22 | Anillo de sellado | 2 | NBR | |
| 23 | Anillo de sellado | 2 | NBR | |
| 24 | Cojinete | 2 | acero inoxidable | |
| 25 | Tuerca de ajuste | 2 | acero inoxidable | |
| 26 | Tornillo de ajuste | 2 | acero inoxidable | |
| 27 | Manga | 2 | aluminio |
B
B
Posicionadores rotativos electroneumáticos DNOVA YT-1000RSN sin retroalimentación
B
Parámetros técnicos del posicionador rotatorio electroneumático DNOVA YT-1000RSN sin retroalimentación
| Nombre | Significado |
| Modelo de posicionador electroneumático | YT-1000RSN sin retroalimentación |
| Señal de control de entrada, mA | 4~20 |
| Resistencia interna, ohmios | 250(±15) |
| Presión de entrada, bar | 1.4~7 |
| Ángulo de recorrido de la palanca | 0~90° |
| Rosca de conexión de aire comprimido | 1/4" |
| Rosca de conexión del manómetro | 1/8" |
| Entrada de cables | G1/2″ |
| Tipo de protección | IP66 |
| Consumo de aire comprimido, l/min | 3 |
| Caudal de aire en la salida, l/min | 80 |
| Material del cuerpo | fundición de aluminio |
B
B
Esquema de dimensiones generales y tamaños de posicionadores rotativos electroneumáticos DNOVA YT-1000RSN sin retroalimentación
B
Dimensiones y tamaños de los posicionadores rotativos electroneumáticos DNOVA YT-1000RSN sin retroalimentación:
| Modelo de posicionador | YT-1000RSI |
| A, mm | 224.3 |
| B, mm | 166.5 |
| C, mm | 117.5 |
| Re, mm | 132.3 |
| E, mm | 6 |
| F, mm | 122 |
| G, mm | 45 |
| Mmm | 45 |
| Yo, mm | 23 |
| J, mm | 27 |
| K, mm | 32.5 |
| Largo, mm | 35.5 |
| Mmm | 91.8 |
| N, mm | 37.2 |
| Oh, mm | 43.5 |
| P, mm | 26.5 |
