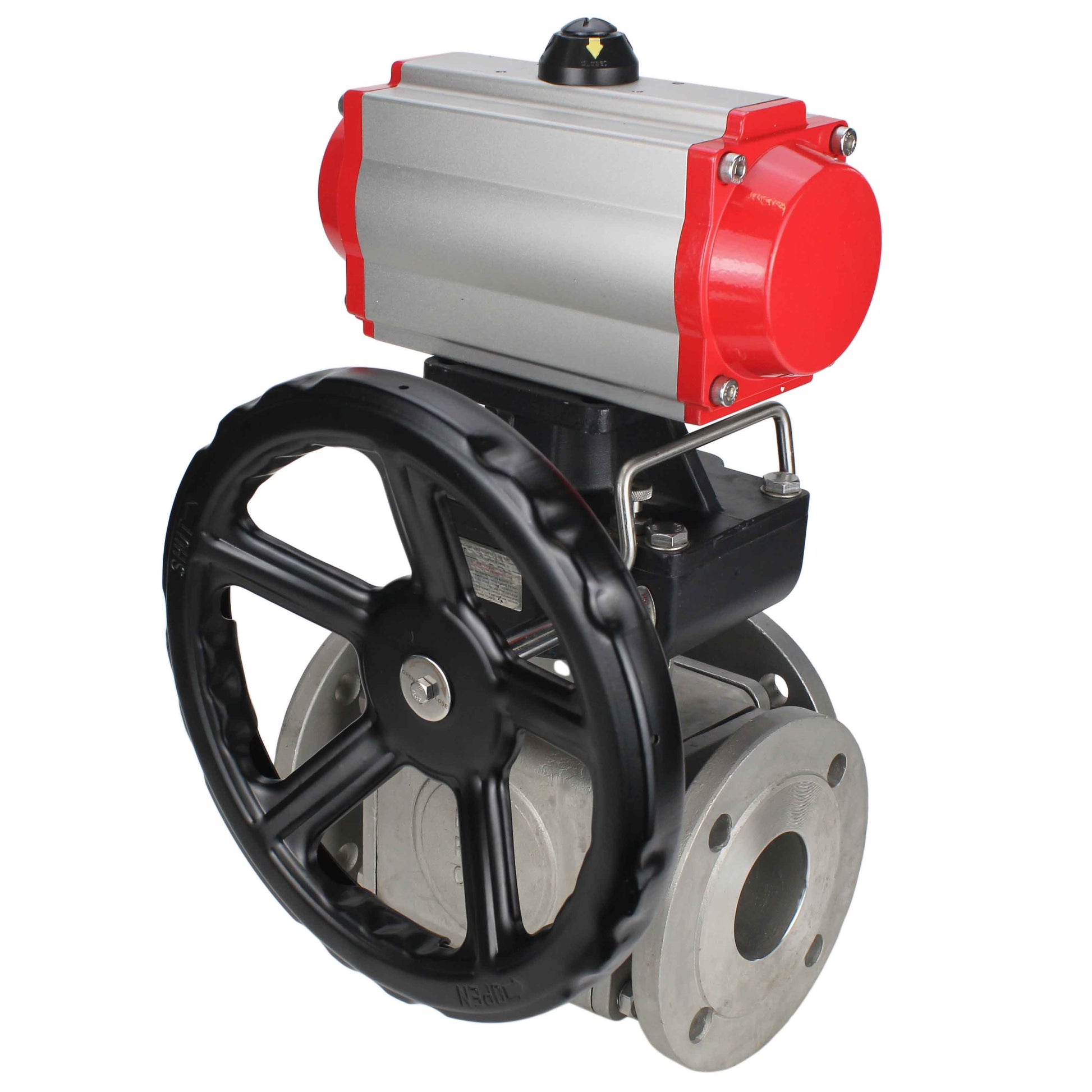

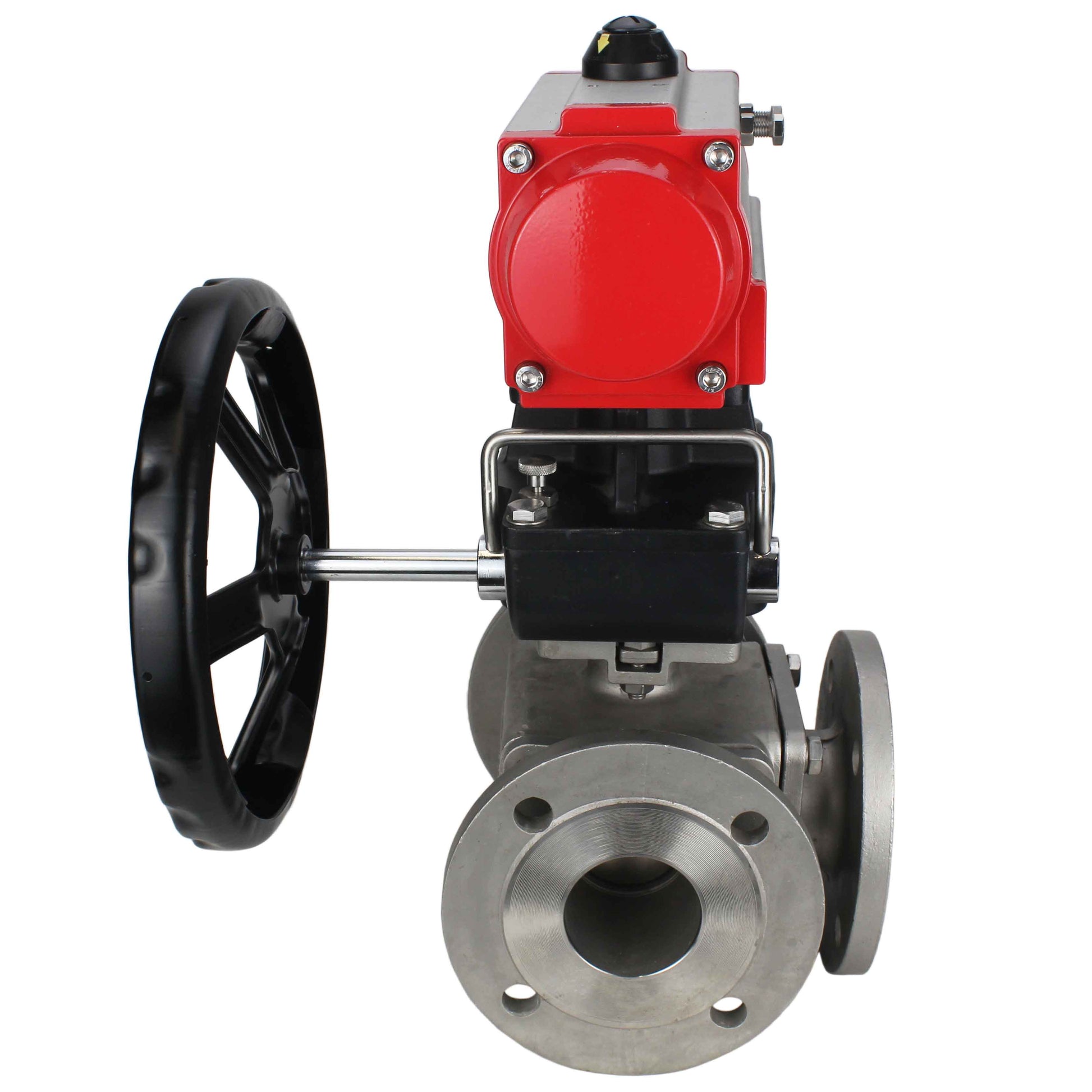

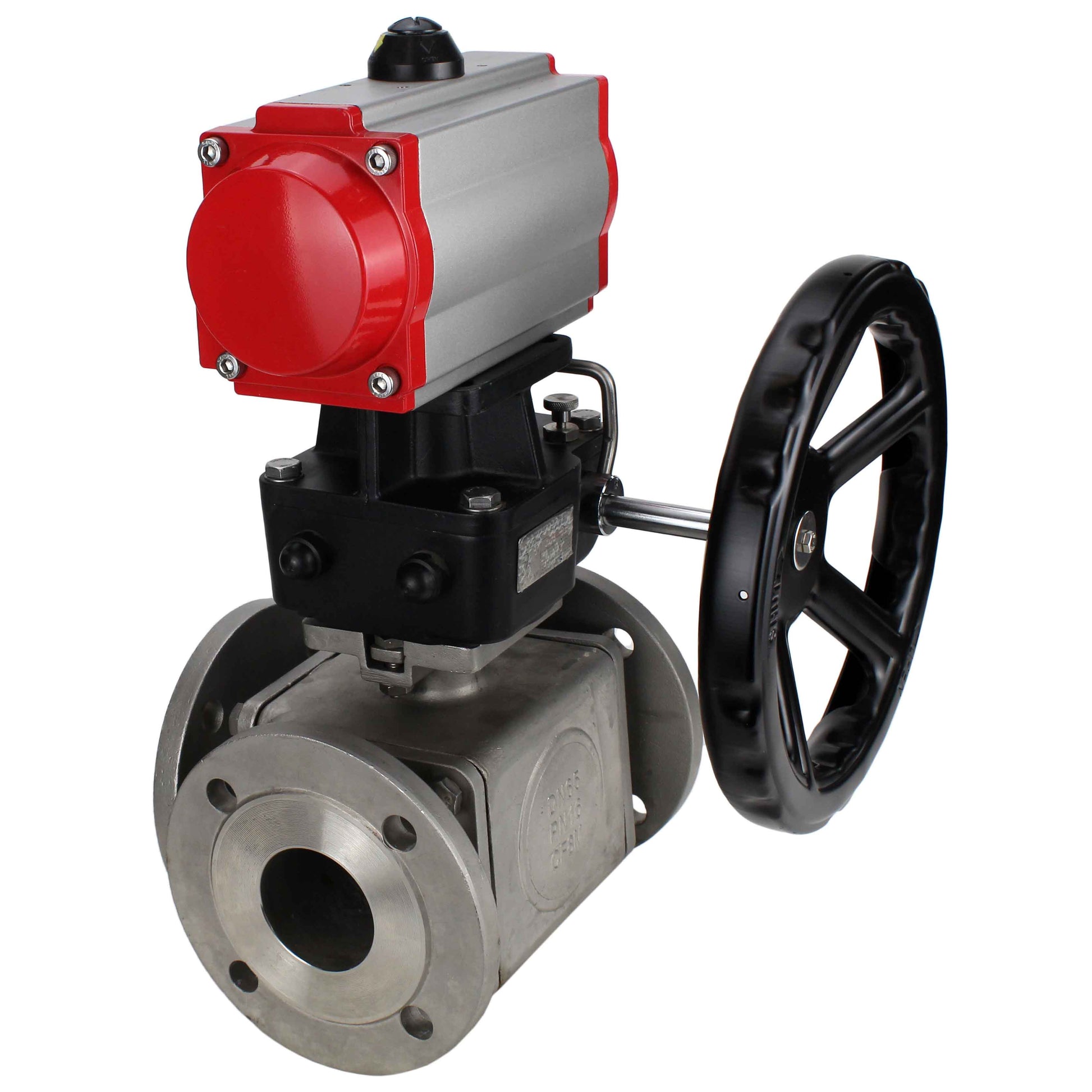

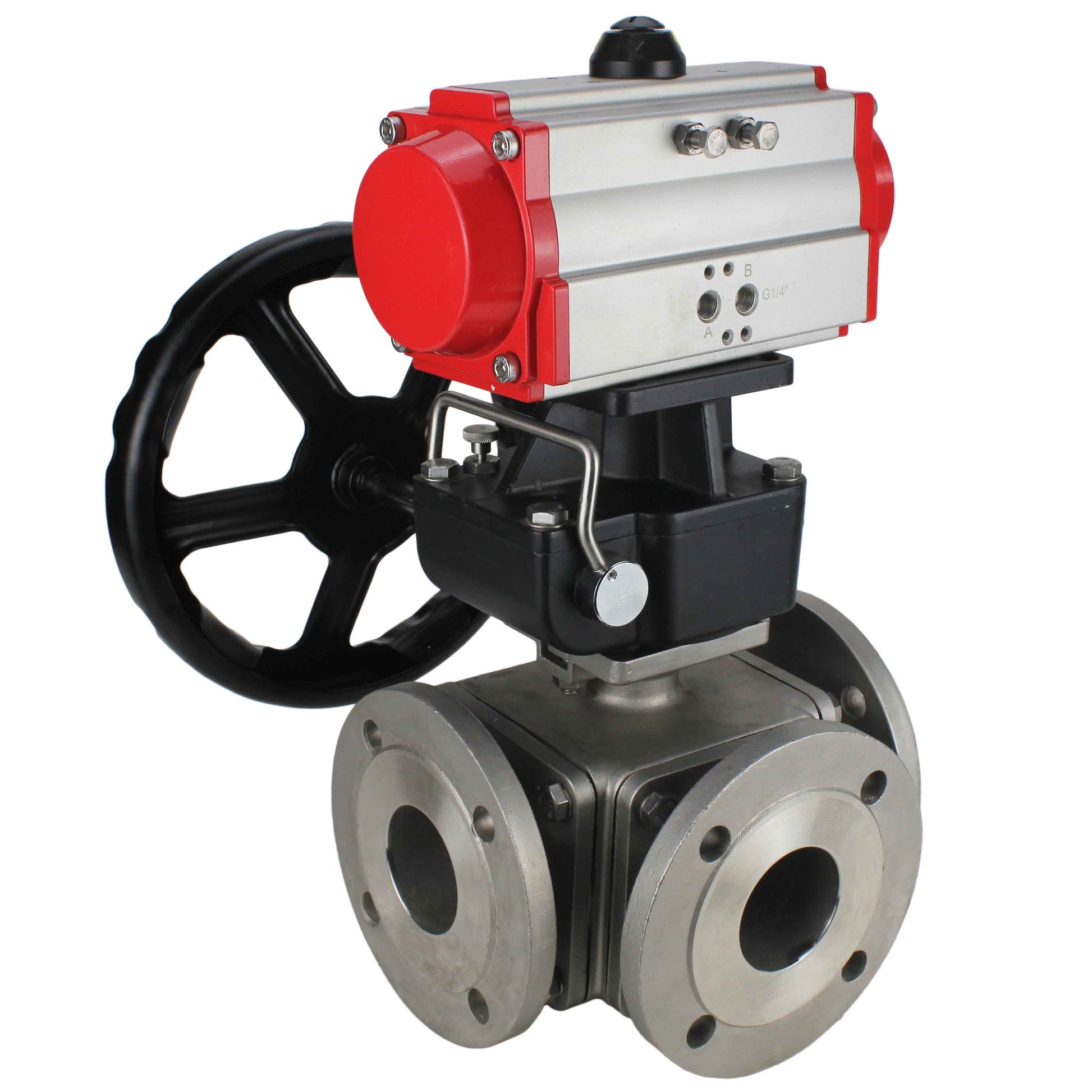

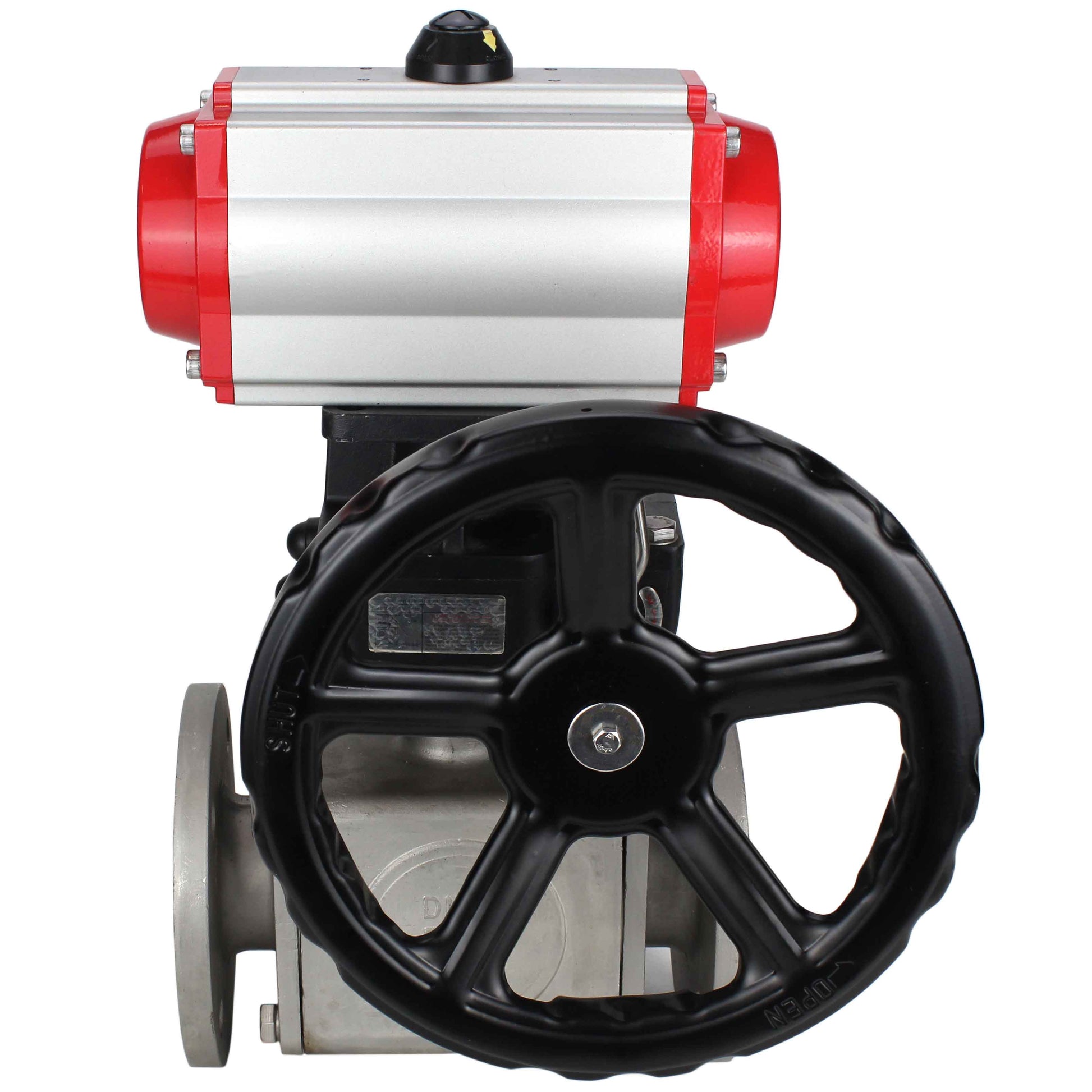

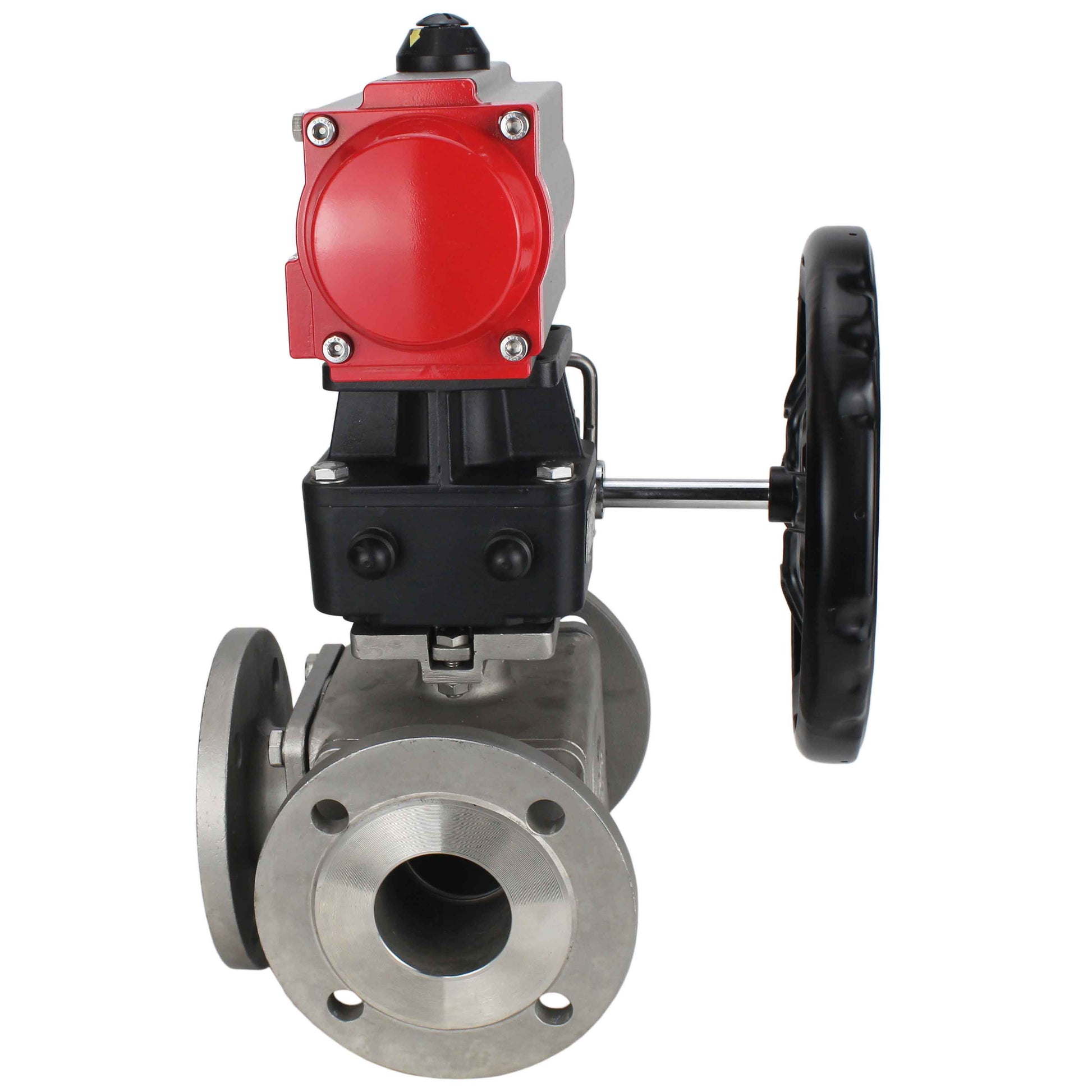

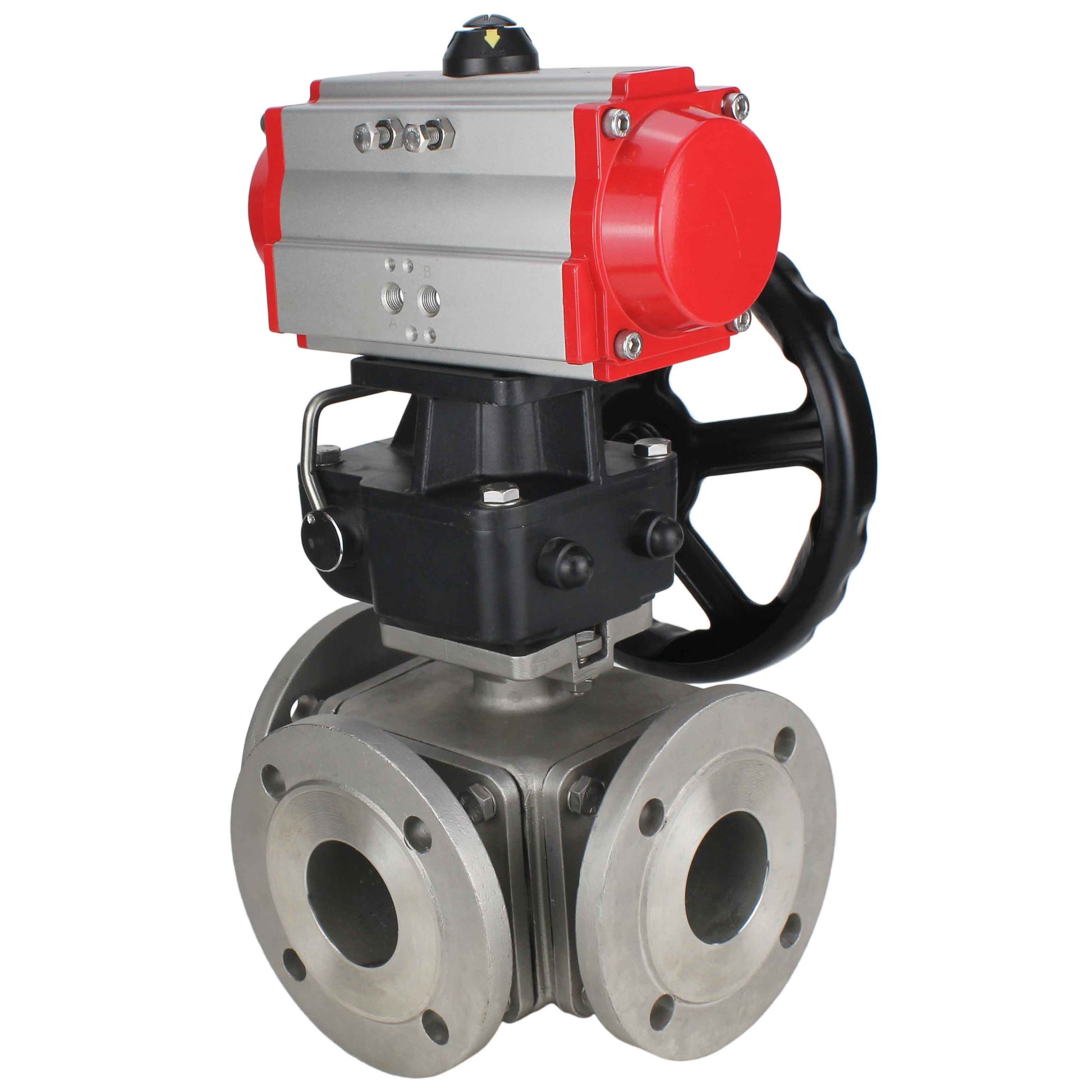

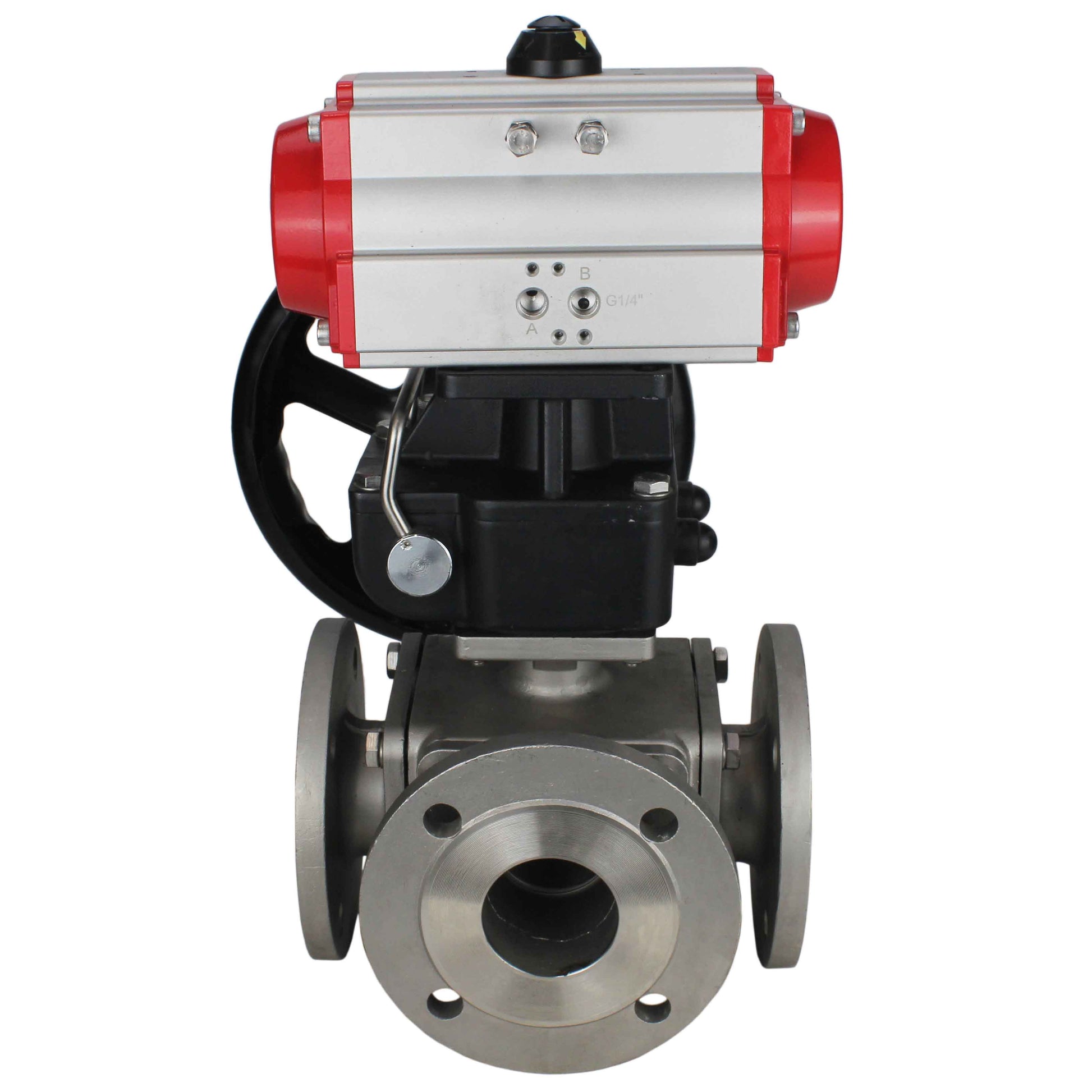

Descripción
La válvula de bola se utiliza como válvula de cierre, así como para mezclar y separar los flujos del fluido de trabajo en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan fluidos líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.
Los actuadores neumáticos DNOVA de doble efecto rotativos PA-DAXXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
El mando manual MONx-x-Tx-ISO con sinfín y reductor permite ajustar manualmente la posición del elemento de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficaz y eficiente para todas las tareas de mando manual.
B
B
Parámetros técnicos de las válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar de paso total, bridadas, cuerpo - acero inoxidable SS316, brida ISO F03/F04-F10/F12, cuadrado 9x9-19x19, con accionamiento neumático DNOVA PA-DA de doble acción y doblador manual MON3-700-T38-ISO
| Nombre | Significado |
| Presión nominal PN, bar | 16 |
| Temperatura del entorno de trabajo, В°C | de -25 a 180 |
| Tipo de dispositivo de grúa | tres vías |
| Tipo de válvula de tres vías | Yo |
| Solicitud | suministro de agua, suministro de calor |
| Entorno de trabajo | agua, vapor, productos derivados del petróleo, medios neutros, medios gaseosos |
| Conexión a la tubería | con brida |
| Ingesta de agua | No |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Con accionamiento neumático |
| Unión | con brida |
| Control | actuador neumático de doble efecto |
| Disponibilidad de interruptores de límite | No |
| Disponibilidad de distribuidor neumático | No |
| Disponibilidad de posicionador electroneumático | No |
| Vida útil media, años | 10 |
| Garantía, g. | 1 |
B
B
Esquema de dimensiones generales y tamaños de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar de paso total, bridada, cuerpo - acero inoxidable SS316, brida ISO F03/F04-F10/F12, cuadrado 9x9-19x19, con accionamiento neumático DNOVA PA-DA de doble acción y doblador manual MON3-700-T38-ISO
B
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar paso total, bridada, cuerpo - acero inoxidable SS316, brida ISO F03/F04-F10/F12, cuadrado 9x9-19x19, con accionamiento neumático DNOVA PA-DA doble acción y doblador manual MON3-700-T38-ISO
| Tamaño | Largo, mm | Diámetro interior, mm | Г˜D1, mm | Г˜D2, mm | A, mm | E, mm | Alto 1, mm |
| DN15 | 150 | 95 | 65 | 45 | 153 | 72 | 120 |
| DN20 | 160 | 105 | 75 | 58 | 153 | 72 | 120 |
| DN25 | 180 | 115 | 85 | 64 | 153 | 72 | 120 |
| DN32 | 200 | 140 | 100 | 78 | 153 | 72 | 120 |
| DN40 | 220 | 150 | 110 | 88 | 174 | 89 | 120 |
| DN50 | 240 | 165 | 125 | 99 | 174 | 89 | 120 |
| DN65 | 260 | 185 | 145 | 122 | 216 | 109 | 133 |
| DN80 | 280 | 200 | 160 | 138 | 279 | 134 | 180 |
| DN100 | 325 | 220 | 180 | 158 | 279 | 134 | 180 |
B
B
Esquema de piezas y materiales de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar paso total, bridada, cuerpo - acero inoxidable SS316, brida ISO F03/F04-F10/F12, cuadrado 9x9-19x19, con accionamiento neumático DNOVA PA-DA doble acción y doblador manual MON3-700-T38-ISO
B
Tabla de partes y materiales de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar paso total, bridada, cuerpo - acero inoxidable SS316, brida ISO F03/F04-F10/F12, cuadrado 9x9-19x19, con accionamiento neumático DNOVA PA-DA doble acción y doblador manual MON3-700-T38-ISO
| N.º de artículo | Nombre de la pieza | Material |
| 1 | Marco | Acero inoxidable SS316 |
| 2 | Pelota | Acero inoxidable SS316 |
| 3 | Caza de focas | PTFE |
| 4 | Funda de la caja | Acero inoxidable SS316 |
| 5 | Tornillo | Acero inoxidable SS304 |
| 6 | Almohadilla | PTFE |
| 7 | tornillo | Acero inoxidable SS304 |
| 8 | Almohadilla | PTFE |
| 9 | Sello de varilla | PTFE |
| 10 | Tornillo | Acero inoxidable SS304 |
| 11 | Sello | Acero inoxidable SS304 |
B
B
Accionamientos neumáticos DNOVA
B
Parámetros técnicos de los accionamientos neumáticos DNOVA
| Nombre | Significado |
| Diseño | doble efecto |
| Presión de control, bar | 2 Г· 8 |
B
B
Esquema de dimensiones y tamaños de actuadores neumáticos DNOVA
B
Dimensiones y tamaños de actuadores neumáticos DNOVA:
| Modelo de unidad | DA-052 | DA-065 | DA-083 | DA-105 |
| G, mm | 15 | 15 | 15 | 25 |
| Mmm | 80 | 80 | 80 | 80 |
| N, mm | 30 | 30 | 30 | 30 |
| F0, mm | 34 | 34 | 34 | 41 |
| R, mm | 20 | 20 | 20 | 20 |
| B1, mm | 153 | 174 | 216 | 279 |
| C, mm | 30 | 36 | 46 | 55 |
| E, mm | 72 | 89 | 109 | 134 |
| Yo | 4-M5x8 | 4-M6x10 | 4-M6x10 | 4-M8x12 |
| A | 4-M6x10 | 4-M8x12 | 4-M8x12 | 4-M10x16 |
| F, mm | 26 | 26 | 26 | 26 |
| A1, mm | 108 | 125 | 152 | 189 |
| Re, mm | 41 | 46 | 55 | 64 |
| Largo, mm | 11x11 | 14x14 | 17x17 | 22x22 |
| H | F03 | F05 | F05 | F07 |
| I | F05 | F07 | F07 | F10 |
B
B
Tabla de piezas y materiales de accionamientos neumáticos DNOVA:
| No. | Nombre | Cantidad | Material | Revestimiento |
| 1 | Marco | 1 | aluminio extruido | anodizado duro |
| 2 | Tapones laterales | 2 | aluminio fundido | |
| 3 | Engranaje | 1 | acero inoxidable | niquelado |
| 4 | Pistón | 2 | acero/aluminio | oxidación/galvánico |
| 5 | Tapones | 8 | acero inoxidable | |
| 6 | Anillo de pistón | 2 | NBR | |
| 7 | Ballestas | 0-12 | acero para resortes | recubrimiento epoxi |
| 8 | Cojinete de pistón | 2 | plástico de ingeniería | |
| 9 | Anillo de pistón | 2 | NBR | |
| 10 | Enchufar | 2 | NBR | |
| 11 | Anillo de empuje | 2 | plástico de ingeniería | |
| 12 | Anillo | 1 | plástico de ingeniería | |
| 13 | Arandela | 1 | acero inoxidable | |
| 14 | Abrazadera de resorte | 2 | acero inoxidable | |
| 15 | Indicador | 1 | plástico | |
| 16 | Carcasa del indicador | 1 | plástico | |
| 17 | Cojinete | 1 | plástico de ingeniería | |
| 18 | Leva | 1 | acero | oxidación/galvánico |
| 19 | Cojinete | 1 | NBR | |
| 20 | Cojinete | 1 | plástico de ingeniería | |
| 21 | Cojinete | 1 | plástico de ingeniería | |
| 22 | Anillo de sellado | 2 | NBR | |
| 23 | Anillo de sellado | 2 | NBR | |
| 24 | Cojinete | 2 | acero inoxidable | |
| 25 | Tuerca de ajuste | 2 | acero inoxidable | |
| 26 | Tornillo de ajuste | 2 | acero inoxidable | |
| 27 | Manga | 2 | aluminio |
B
B
Copias de seguridad manuales DNOVA MON1-250-T26-ISO, MON2-450-T28-ISO, MON3-700-T38-ISO
B
Parámetros técnicos de las válvulas de respaldo manuales DNOVA MON1-250-T26-ISO, MON2-450-T28-ISO, MON3-700-T38-ISO
| Nombre | Significado |
| Modelo de copia de seguridad manual | MON1-250-T26-ISO, MON2-450-T28-ISO, MON3-700-T38-ISO |
| Desempeño climático | U, UHL, T, OM |
| Método de instalación | horizontal/vertical |
| Grado de protección, IP | 67 |
| Tipo de conexión | ISO 5211 |
B
B
Esquema de dimensiones y tamaños de los respaldos manuales DNOVA MON1-250-T26-ISO, MON2-450-T28-ISO, MON3-700-T38-ISO
B
Dimensiones y tamaños de las válvulas de respaldo manuales DNOVA MON1-250-T26-ISO, MON2-450-T28-ISO, MON3-700-T38-ISO:
| Modelo | MON1-250-T26-ISO | MON2-450-T28-ISO | MON3-700-T38-ISO |
| b1, mm | 14 | 17 | 22 |
| N, mm | 22 | 22 | 28 |
| b2, mm | 14 | 17 | 22 |
| Mmm | 16 | 18 | 22 |
| D1, mm | Г˜50 | G70 | G102 |
| 4-M1, mm | 4-M6 | 4-M8 | 4-M10 |
| D2, mm | G70 | G102 | G125 |
| 4-M2, mm | 4-M8 | 4-M10 | 4-M12 |
| E, mm | 70x70 | 95x95 | 114x114 |
| D3, mm | Г˜50 | G70 | G102 |
| 4-Г˜1, mm | 4-Г˜6.5 | 4-Г˜8.5 | 4-Г˜10.5 |
| D4, mm | G70 | G102 | G125 |
| 4-Г˜2, mm | 4-Г˜8.5 | 4-Г˜10.5 | 4-Г˜12.5 |
| A, mm | 90 | 125 | 140 |
| B, mm | 55 | 64 | 71 |
| °C, mm | G˜88 | G110 | G129 |
| F, mm | 115 | 135 | 166 |
| T, mm | 44 | 62.5 | 70 |
| Y, mm | 145 | 178 | 212 |
| Mmm | 120 | 133 | 180 |
| Tamaño pequeño | 53 | 56.5 | 68.7 |
