La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de control.

Los actuadores neumáticos DNOVA de doble efecto rotatorios PADA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

Los distribuidores neumáticos se utilizan para el control en sistemas neumáticos con una superficie de contacto NAMUR para su instalación a través de orificios pasantes en el cuerpo. El control electromagnético se realiza mediante bobinas de tensión de 12 CA, 12 CC, 24 CA, 24 CC, 110 CA y 220 CA. Según el modelo, los distribuidores tienen control unilateral o bilateral. Los distribuidores neumáticos con control electromagnético ofrecen una amplia gama de modelos e incluyen tipos comunes de conmutación para tres (3/2) y cinco (5/2 y 5/3) distribuidores neumáticos lineales. Diseñados para su uso con actuadores neumáticos de cuarto de vuelta.

La unidad de interruptor de límite está diseñada para la señalización visual y eléctrica de las posiciones finales del elemento de cierre de la válvula: válvula de paso, válvula de mariposa o válvula de mariposa. Se instala sobre la superficie del accionamiento neumático y se conecta al eje de accionamiento según la norma DIN. En una caja sellada, por lo general, hay dos sensores que monitorizan la posición del eje de accionamiento y emiten señales en posiciones extremas. Se utilizan microinterruptores OMRON, sensores inductivos o interruptores de láminas. La indicación visual de la posición se puede ver en el cuerpo de la unidad: un indicador visual 3D rojo (cerrado) y verde (abierto).

B

B

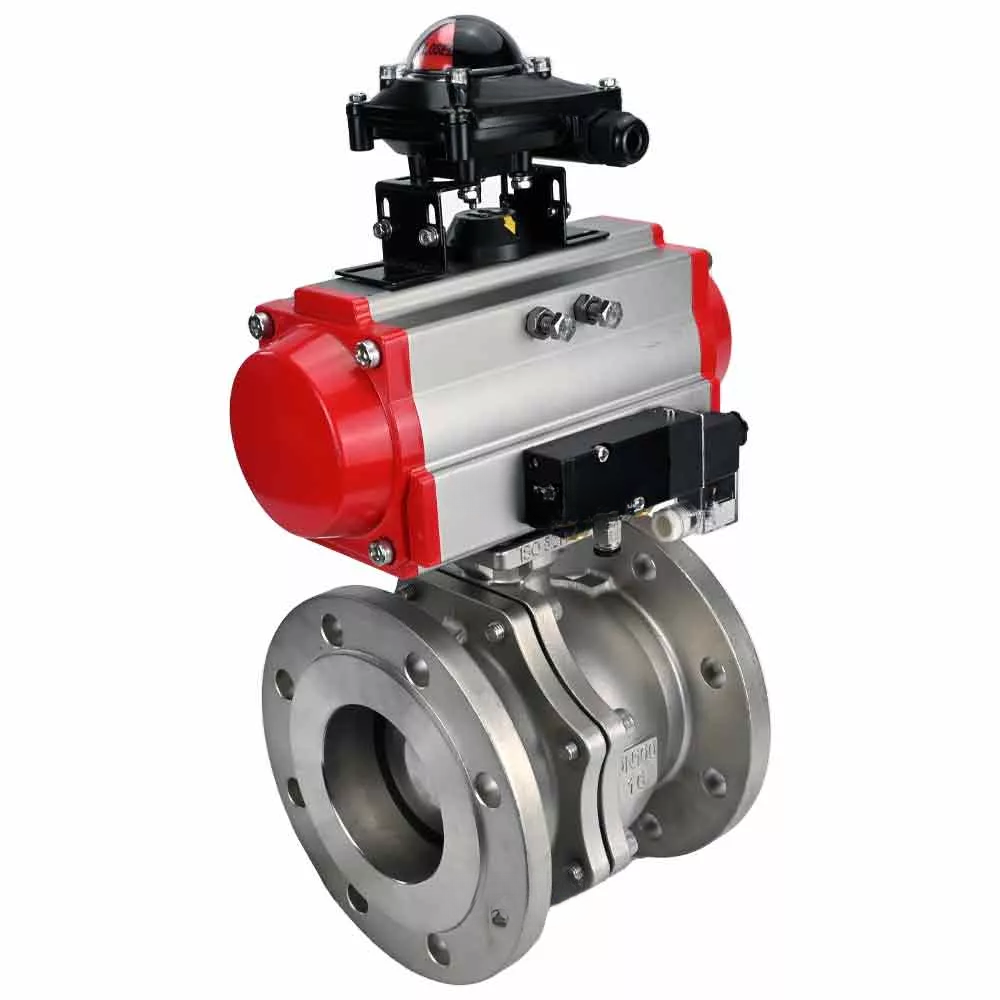

Parámetros técnicos de la válvula de bola DNOVAu BV3232P(2pc)-FP-F-ISO-R DN200-300 PN16 de paso total con brida, cuerpo de acero inoxidable 316, con actuador neumático de doble efecto PA-DA, distribuidor neumático 4M310-08 220V y LSU APL-210N:

Nombre	Significado
Presión nominal PN, bar	16
Temperatura del entorno de trabajo, В°C	de -29 a 150
Tipo de dispositivo de grúa	bidireccional
Solicitud	suministro de agua, suministro de calor, industria
Entorno de trabajo	agua, aire, ambientes neutros
Conexión a la tubería	con brida
Ingesta de agua	No
Tipo de sección de flujo	paso completo
Tipo de control	Con accionamiento neumático
Unión	con brida
Control	actuador neumático de doble efecto
Disponibilidad de interruptores de límite	No
Disponibilidad de distribuidor neumático	Hay
Disponibilidad de posicionador electroneumático	No
Vida útil media, años	10
Garantía, y.	1

B

B

Esquema de dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-300 PN16 de paso total con brida, cuerpo en acero inoxidable 316, con actuador neumático de doble efecto PA-DA, distribuidor neumático 4M310-08 220V y LSU APL-210N

B

Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-300 PN16 de paso total con brida, cuerpo en acero inoxidable 316, con actuador neumático de doble efecto PA-DA, distribuidor neumático 4M310-08 220V y LSU APL-210N:

B

B

Esquema de piezas y materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-300 PN16 de paso total con brida, cuerpo de acero inoxidable 316, con actuador neumático de doble efecto PA-DA, distribuidor neumático 4M310-08 220V y LSU APL-210N

B

Tabla de piezas y materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-300 PN16 de paso total con brida, cuerpo en acero inoxidable 316, con actuador neumático de doble efecto PA-DA, distribuidor neumático 4M310-08 220V y LSU APL-210N:

B

B

Parámetros técnicos del accionamiento neumático DNOVA

B

B

Tabla de piezas y materiales del accionamiento neumático DNOVA

No.	Nombre	Cantidad	Material	Revestimiento
1	Marco	1	aluminio extruido	anodizado duro
2	Tapones laterales	2	aluminio fundido
3	Engranaje	1	acero inoxidable	niquelado
4	Pistón	2	acero/aluminio	oxidación/galvánico
5	Tapones	8	acero inoxidable
6	Anillo de pistón	2	NBR
7	Ballestas	0-12	acero para resortes	recubrimiento epoxi
8	Cojinete de pistón	2	plástico de ingeniería
9	Anillo de pistón	2	NBR
10	Enchufar	2	NBR
11	Anillo de empuje	2	plástico de ingeniería
12	Anillo	1	plástico de ingeniería
13	Arandela	1	acero inoxidable
14	Abrazadera de resorte	2	acero inoxidable
15	Indicador	1	plástico
16	Carcasa del indicador	1	plástico
17	Cojinete	1	plástico de ingeniería
18	Leva	1	acero	oxidación/galvánico
19	Cojinete	1	NBR
20	Cojinete	1	plástico de ingeniería
21	Cojinete	1	plástico de ingeniería
22	Anillo de sellado	2	NBR
23	Anillo de sellado	2	NBR
24	Cojinete	2	acero inoxidable
25	Tuerca de ajuste	2	acero inoxidable
26	Tornillo de ajuste	2	acero inoxidable
27	Manga	2	aluminio

B

B

Distribuidor neumático DNOVA 4m310-08 220v

B

B

Parámetros técnicos del distribuidor neumático DNOVA 4m310-08 220v

B

B

Esquema de dimensiones y tamaños del distribuidor neumático DNOVA 4m310-08 220v

B

Dimensiones y tamaños del distribuidor neumático DNOVA 4m310-08 220v

B

B

Bloque de interruptor de límite DNOVA APL-210N

B

Parámetros técnicos del interruptor de límite DNOVA APL-210N

B

B

Esquema de las dimensiones y tamaños del bloque de final de carrera DNOVA APL-210N

B

B

Dimensiones y tamaños del bloque de final de carrera DNOVA APL-210N

B

B

Tabla de piezas y materiales del bloque de final de carrera DNOVA APL-210N

B

B

Pasaportes y certificados

Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
