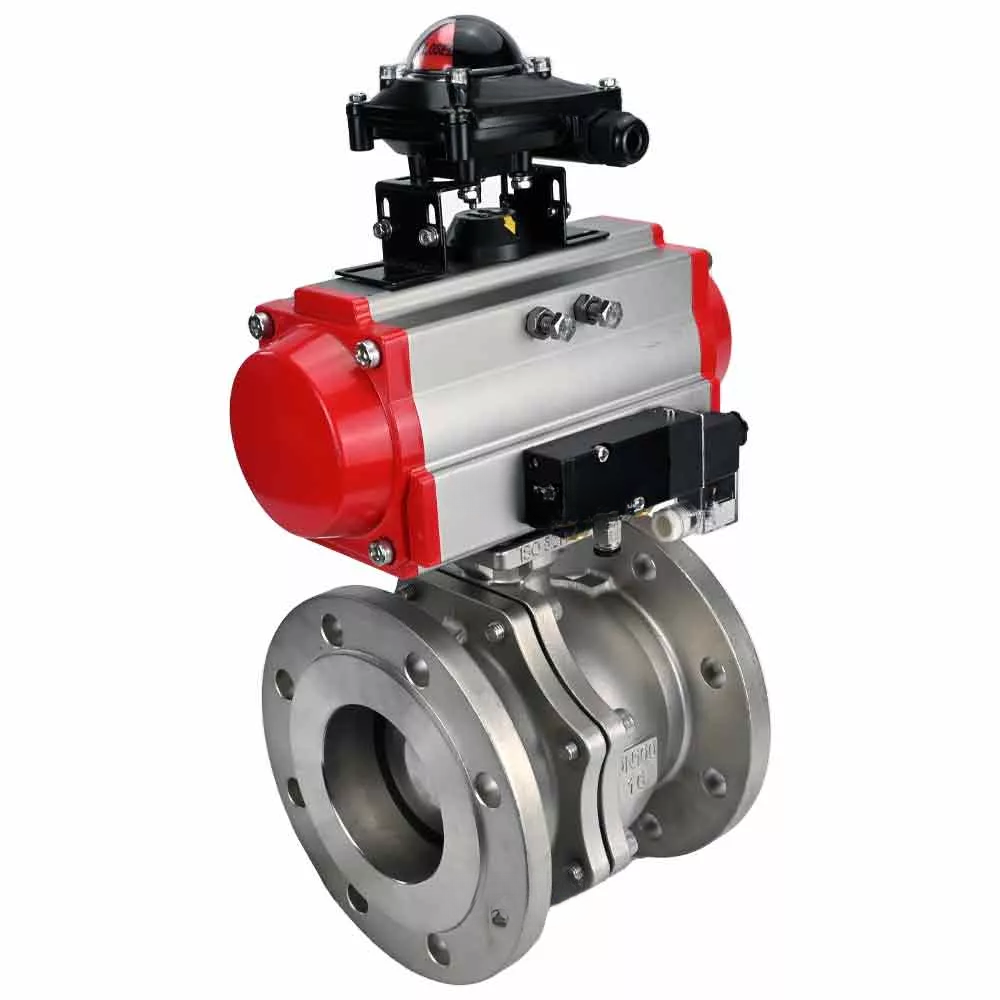

Válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-300 16 bar paso t

The number that matters

Max. medium temperature

150°C

The highest medium temperature this valve is rated for.

Applications

Media and industries

Agua
Aire
Medios neutrales

La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de control.

Los actuadores neumáticos DNOVA de doble efecto rotatorios PADA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

Los distribuidores neumáticos se utilizan para el control en sistemas neumáticos con una superficie de contacto NAMUR para su instalación a través de orificios pasantes en el cuerpo. El control electromagnético se realiza mediante bobinas de tensión de 12 CA, 12 CC, 24 CA, 24 CC, 110 CA y 220 CA. Según el modelo, los distribuidores tienen control unilateral o bilateral. Los distribuidores neumáticos con control electromagnético ofrecen una amplia gama de modelos e incluyen tipos comunes de conmutación para tres (3/2) y cinco (5/2 y 5/3) distribuidores neumáticos lineales. Diseñados para su uso con actuadores neumáticos de cuarto de vuelta.

El interruptor de límite es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar la posición del elemento de cierre de la válvula de la tubería. Normalmente, una caja sellada contiene dos interruptores mecánicos con voltaje de hasta 250 V, que monitorean la posición del vástago del actuador y emiten señales en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior del interruptor de límite se encuentra una semiesfera bicolor del indicador visual. Si la válvula de la tubería conectada está cerrada, solo es visible la parte roja de la semiesfera con la inscripción "CERRADO"; si está abierta, solo es visible la parte amarilla con la inscripción "ABIERTO". Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre las posiciones abierta y cerrada reduce la probabilidad de una percepción errónea de la información. Gracias al interruptor de límite, es posible transmitir información sobre la posición de la válvula de la tubería (abierta/cerrada) a los sistemas de control automatizados, lo que aumenta la fiabilidad del sistema y simplifica el diagnóstico en caso de detección de fallos.

B

Parámetros técnicos de la válvula de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-300 PN16 de paso total con brida, cuerpo de acero inoxidable 316, con actuador neumático de doble efecto PA-DA, distribuidor neumático 4M310-08 220V y LSU APL-510N EX:

Nombre	Significado
Presión nominal PN, bar	16
Temperatura del entorno de trabajo, В°C	de -29 a 150
Tipo de dispositivo de grúa	bidireccional
Solicitud	suministro de agua, suministro de calor, industria
Entorno de trabajo	agua, aire, ambientes neutros
Conexión a la tubería	con brida
Ingesta de agua	No
Tipo de sección de flujo	paso completo
Tipo de control	Con accionamiento neumático
Unión	con brida
Control	actuador neumático de doble efecto
Disponibilidad de interruptores de límite	No
Disponibilidad de distribuidor neumático	Hay
Disponibilidad de posicionador electroneumático	No
Vida útil media, años	10
Garantía, y.	1

B

Esquema de dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-300 PN16 de paso total con brida, cuerpo - acero inoxidable 316, con actuador neumático de doble efecto PA-DA, distribuidor neumático 4M310-08 220V y LSU APL-510N EX

B

Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-300 PN16 de paso total con brida, cuerpo en acero inoxidable 316, con actuador neumático de doble efecto PA-DA, distribuidor neumático 4M310-08 220V y LSU APL-510N EX:

Modelo	Diámetro interior, mm	Largo, mm	Mmm	Diámetro interior, mm	Г˜D1, mm	Г˜D2, mm	A, mm	E, mm
DN200	200	400	180	340	295	268	405	174
DN250	250	450	296	405	355	320	465	199
DN300	300	610	305	460	410	378	542	257

B

Esquema de piezas y materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-300 PN16 de paso total con brida, cuerpo - acero inoxidable 316, con actuador neumático de doble efecto PA-DA, distribuidor neumático 4M310-08 220V y LSU APL-510N EX

B

Tabla de piezas y materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-300 PN16 de paso total con brida, cuerpo en acero inoxidable 316, con actuador neumático de doble efecto PA-DA, distribuidor neumático 4M310-08 220V y LSU APL-510N EX:

N.º de artículo	Detalles	Material
1	Marco	acero inoxidable 316
2	Almohadilla	acero inoxidable 316+grafito
3	Tapa	acero inoxidable 316
4	tornillo	Acero inoxidable ASTM A193 Gr.B8M Cl2
5	Tornillo	Acero inoxidable ASTM A193 Gr.B8M Cl2
6	Sello de bola	PTFE
7	Pelota	acero inoxidable 316
8	Existencias	acero inoxidable 316
9	Almohadilla de empuje	PTFE
10	Sello de varilla	PTFE
11	Sello de prensaestopas	acero inoxidable 316
12	Tornillo	Acero inoxidable ASTM A193 Gr.B8M Cl2
13	Marco de soporte	acero inoxidable 304
14	Almohadilla	acero inoxidable 304
15	Horquilla	Acero inoxidable ASTM A193 Gr.B8M Cl2
16	tornillo	Acero inoxidable ASTM A193 Gr.B8M Cl2
17	Almohadilla amortiguadora	acero inoxidable
18	Horquilla	Acero inoxidable ASTM A193 Gr.B8M Cl2
19	tornillo	Acero inoxidable ASTM A193 Gr.B8M Cl2
20	Engranaje	acero 45
22	Tornillo	Acero inoxidable ASTM A193 Gr.B8M Cl2

B

Parámetros técnicos del accionamiento neumático DNOVA

Nombre	Significado
Diseño	doble efecto
Presión de control, bar	2 Г· 8
Disponibilidad de copia de seguridad manual	No

B

Esquema de las dimensiones y tamaños del accionamiento neumático DNOVA

B

Dimensiones y tamaños del actuador neumático DNOVA

Modelo de unidad	DA-140	DA-160	DA-210
G, mm	25	30	40
Mmm	80	130	130
N, mm	30	30	30
F0, mm	62	62	79
R, mm	30	30	30
B1, mm	308	465	542
C, mm	67.5	87.5	113
E, mm	157	199	257
Yo	4-M8x12	4-M10x16
A	4-M10x16	4-M12x20	4-M12x20
F, mm	36	38	38
A1, mm	210	310	390
Re, mm	70	87.5	113
H	F10	F10	-
I	F12	F12	F14
Yo	22x22	27x27	36x36

B

Tabla de piezas y materiales del accionamiento neumático DNOVA

No.	Nombre	Cantidad	Material	Revestimiento
1	Marco	1	aluminio extruido	anodizado duro
2	Tapones laterales	2	aluminio fundido
3	Engranaje	1	acero inoxidable	niquelado
4	Pistón	2	acero/aluminio	oxidación/galvánico
5	Tapones	8	acero inoxidable
6	Anillo de pistón	2	NBR
7	Ballestas	0-12	acero para resortes	recubrimiento epoxi
8	Cojinete de pistón	2	plástico de ingeniería
9	Anillo de pistón	2	NBR
10	Enchufar	2	NBR
11	Anillo de empuje	2	plástico de ingeniería
12	Anillo	1	plástico de ingeniería
13	Arandela	1	acero inoxidable
14	Abrazadera de resorte	2	acero inoxidable
15	Indicador	1	plástico
16	Carcasa del indicador	1	plástico
17	Cojinete	1	plástico de ingeniería
18	Leva	1	acero	oxidación/galvánico
19	Cojinete	1	NBR
20	Cojinete	1	plástico de ingeniería
21	Cojinete	1	plástico de ingeniería
22	Anillo de sellado	2	NBR
23	Anillo de sellado	2	NBR
24	Cojinete	2	acero inoxidable
25	Tuerca de ajuste	2	acero inoxidable
26	Tornillo de ajuste	2	acero inoxidable
27	Manga	2	aluminio

B

Distribuidor neumático DNOVA 4m310-08 220v

B

Parámetros técnicos del distribuidor neumático DNOVA 4m310-08 220v

Nombre	Significado
Tipo de distribuidor neumático	válvula de carrete
Modelo de distribuidor neumático	4m310-08 220v
Presión de trabajo, bar	1,5 Г·1,8
Tensión de alimentación, V	220 V
Frecuencia de respuesta, ciclos/seg	5

B

Esquema de dimensiones y tamaños del distribuidor neumático DNOVA 4m310-08 220v

B

Dimensiones y tamaños del distribuidor neumático DNOVA 4m310-08 220v

Modelo de distribuidor neumático	4M310-08
Re, mm	32
E, mm	69
F, mm	40
Yo, mm	45
K, mm	40
Largo, mm	134.5
Mmm	40
N, mm	24
Tamaño pequeño	27
U, mm	2.4
Mmm	17.5

B

Bloque de interruptor de límite DNOVA APL-510N EX

B

Parámetros técnicos de la unidad de final de carrera DNOVA APL-510N EX

Nombre	Significado
Modelo de bloque de interruptor de límite	APL-510N EX
Temperatura ambiente, В°C	de -20 a 66
Vida útil, años	10

B

Esquema de las dimensiones y tamaños del bloque de final de carrera DNOVA APL-510N EX

B

Dimensiones y tamaños del bloque de final de carrera DNOVA APL-510N EX

Modelo de LSU	APL-510N EX
A, mm	118
B, mm	118
C, mm	138.4
Re, mm	17
E, mm	19
F, mm	7
G, mm	3
Mmm	4
Yo, mm	59
J, mm	59
K, mm	59
Largo, mm	59
Mmm	121.4
Г˜d1, mm	50
Г˜d2, mm	5

B

Pasaportes y certificados

Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx

Port opening: paso completo
Body material: Acero inoxidable AISI 316
Maximum allowable temperature: 150 °C
Connection type: Con bridas
Control type: Accionamiento neumático
Operating environment: Agua, Aire y Medios neutrales
Type of seal: PTFE
Voltage: 220 V
Explosion-proof: tener
Torque: 380 Nm
Limit switches: No
Type of pneumatic actuator: doble acción
Country of origin: Porcelana

Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.

Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.

To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.

Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
