How it works
Manual quarter-turn gearbox
Construction
Parts and materials

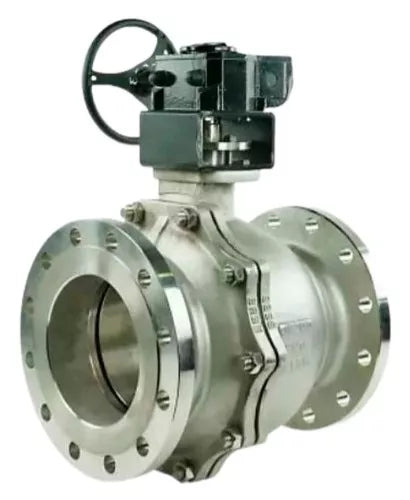

La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.
B
B
Dimensiones y dimensiones de válvulas de bola DNOVA BV3232P-FP-FR-ISO de paso total con brida, cuerpo - acero inoxidable 316, caja de control
| Modelo | DN200 | DN250 | DN300 |
| DN | 200 | 250 | 300 |
| Yo | 400 | 450 | 610 |
| D | 340 | 405 | 460 |
| D1 | 295 | 355 | 410 |
| D2 | 268 | 320 | 378 |
| F | 2 | 2 | 2 |
| b | 24 | 26 | 28 |
| H | 180 | 296 | 305 |
| nвЂ“Г˜d | 12-22 | 12вЂ“Г˜26 | 12вЂ“Г˜26 |
B
Boceto de dimensiones y dimensiones de válvulas de bola DNOVA BV3232P-FP-FR-ISO de paso total con brida, cuerpo - acero inoxidable 316, control de caja de engranajes
B
B
Tabla de piezas y materiales para válvulas de bola con brida de paso total DNOVA BV3232P-FP-FR-ISO, cuerpo de acero inoxidable 316, control de caja de engranajes
| · B | Detalles | Material |
| 1 | Caso | acero inoxidable 316 |
| 2 | Empaquetadora | acero inoxidable 316+grafito |
| 3 | Cubrir | acero inoxidable 316 |
| 4 | Tuerca | acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 5 | Tornillo | acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 6 | Sello de bola | PTFE |
| 7 | Carbonizarse | acero inoxidable 316 |
| 8 | Provenir | acero inoxidable 316 |
| 9 | Almohadilla de empuje | PTFE |
| 10 | Sello del vástago | PTFE |
| 11 | Sello de prensaestopas | acero inoxidable 316 |
| 12 | Tornillo | acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 13 | Marco de soporte | acero inoxidable 304 |
| 14 | Empaquetadora | acero inoxidable 304 |
| 15 | Horquilla | acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 16 | Tuerca | acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 17 | Almohadilla amortiguadora | acero inoxidable |
| 18 | Horquilla | acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 19 | Tuerca | acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 20 | Transmisión de engranajes | acero 45 |
| 21 | Caja de cambios | - |
| 22 | Tornillo | acero inoxidable ASTM A193 Gr.B8M Cl2 |
B
Detalle y boceto de materiales de válvulas de bola con brida de paso total DNOVA BV3232P-FP-FR-ISO, cuerpo: acero inoxidable 316, control de caja de engranajes
