Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de control.
Los actuadores eléctricos se instalan directamente en los accesorios de la tubería. Las dimensiones de instalación cumplen con la norma internacional ISO 05211 / DIN 3337. Cuatro microinterruptores limitan la carrera del eje de salida según las posiciones finales del elemento de trabajo del accesorio. Los actuadores eléctricos están diseñados para funcionar en el modo nominal de corto plazo S2.
B
B

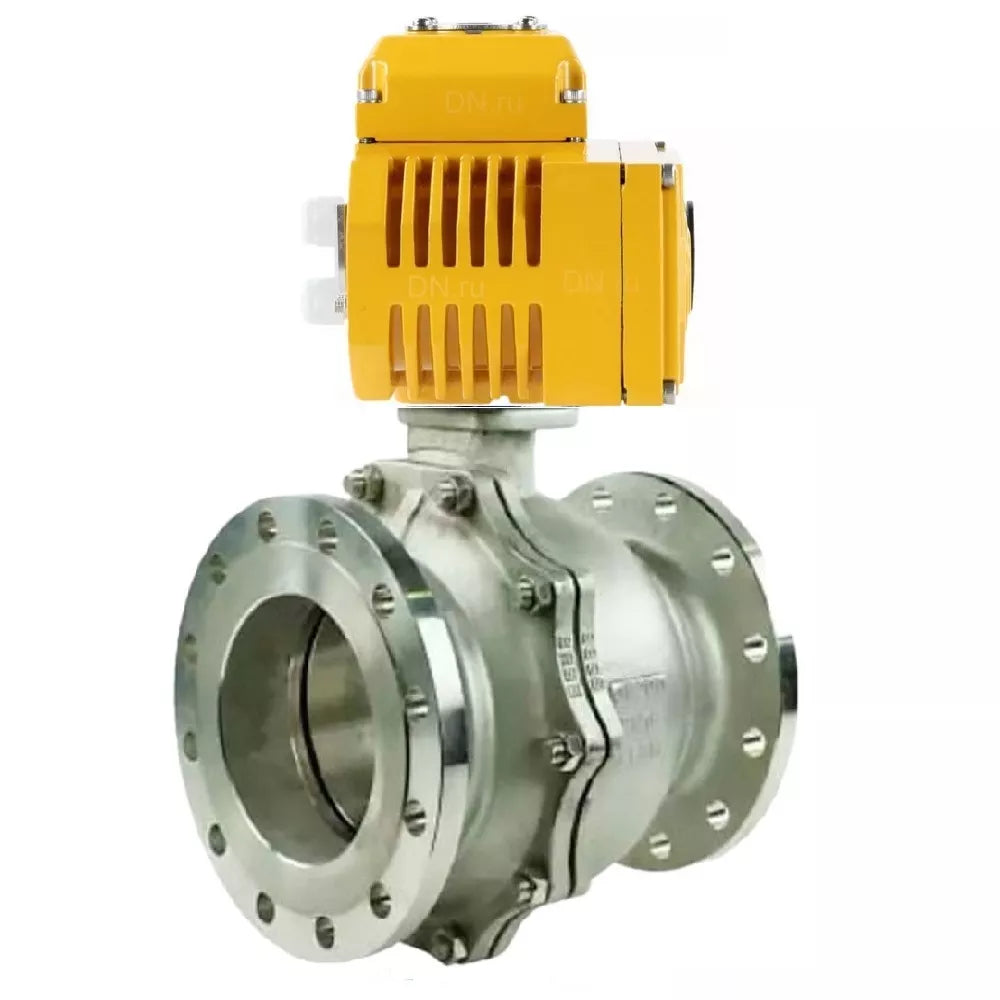

Características técnicas de las válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200 PN16 de paso total con brida, cuerpo en acero inoxidable 316, con actuador eléctrico 1/4 de vuelta DNOVA QT-N-EM-O1-24VDC-U1 24V:
| Nombre | Significado |
| Presión nominal, bar | 16 |
| Tipo de conexión | con brida |
| Tipo de control | Con accionamiento eléctrico |
| Solicitud | suministro de agua, suministro de calor, industria |
| Paso de bola de grúa | paso completo |
| Desempeño climático | U1 |
| Temperatura del entorno de trabajo, В°C | de -29 a 150 |
| Unión | con brida |
| Control | Accionamiento eléctrico 380V |
| Clase de sellado | A |
| Ingesta de agua | No |
| Tipo de dispositivo de grúa | bidireccional |
| Miércoles | agua, aire, ambientes neutros |
B
B
Boceto de dimensiones y dimensiones de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200 PN16 paso total bridada, cuerpo - acero inoxidable 316, con actuador eléctrico 1/4 de vuelta DNOVA QT-N-EM-O1-24VDC-U1 24V
B
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200 PN16 de paso total con brida, cuerpo - acero inoxidable 316, con actuador eléctrico de 1/4 de vuelta DNOVA QT-N-EM-O1-24VDC-U1 24V:
| Modelo | Diámetro interior, mm | Largo, mm | Mmm | Re, mm | D1, mm | D2, mm | L1, mm | Alto 1, mm |
| Du200 | 200 | 400 | 180 | 340 | 295 | 268 | 269 | 155 |
B
B
Boceto de detalles y materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200 PN16 de paso total con brida, cuerpo - acero inoxidable 316, con actuador eléctrico 1/4 de vuelta DNOVA QT-N-EM-O1-24VDC-U1 24V
B
Tabla de partes y materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-250 PN16 de paso total con brida, cuerpo - acero inoxidable 316, con actuador eléctrico de 1/4 de vuelta DNOVA QT-N-EM-O1-380VAC-U1 380V:
| N.º de artículo | Detalles | Material |
| 1 | Marco | acero inoxidable 316 |
| 2 | Almohadilla | acero inoxidable 316+grafito |
| 3 | Tapa | acero inoxidable 316 |
| 4 | tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 5 | Tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 6 | Sello de bola | PTFE |
| 7 | Pelota | acero inoxidable 316 |
| 8 | Existencias | acero inoxidable 316 |
| 9 | Almohadilla de empuje | PTFE |
| 10 | Sello de varilla | PTFE |
| 11 | Sello de prensaestopas | acero inoxidable 316 |
| 12 | Tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 13 | Marco de soporte | acero inoxidable 304 |
| 14 | Almohadilla | acero inoxidable 304 |
| 15 | Horquilla | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 16 | tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 17 | Almohadilla amortiguadora | acero inoxidable |
| 18 | Horquilla | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 19 | tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 20 | Engranaje | acero 45 |
| 22 | Tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
B
B
Parámetros técnicos de los accionamientos eléctricos QT-N-EM-O1-24VDC-U1:
| Nombre | Significado |
| Modelo de propulsión eléctrica | QT-N-EM-O1-24VDC-U1 |
| Tensión de alimentación | 24 voltios |
| Temperatura ambiente | de -20 °C a 70 °C |
| Disponibilidad de copia de seguridad manual | Hexágono |
| Interruptores de límite | Hay |
| Grado de protección de la caja | IP67 |
B
B
Esquema de dimensiones y tamaños de los accionamientos eléctricos QT-N-EM-O1-24VDC-U1
B
Dimensiones y tamaños de los accionamientos eléctricos QT-N-EM-O1-24VDC-U1:
| Modelo de unidad | Largo, mm | Alto 1, mm | A, mm |
| QT-N-060EM-O1-24VDC-U1 | 269 | 155 | 174 |
B
B
Esquema del dispositivo de accionamientos eléctricos QT-N-EM-O1-380VAC-U1
B
Diseño de accionamientos eléctricos QT-N-EM-O1-380VAC-U1:
| - | Detalles |
| 1 | Eje de salida |
| 2 | Candado de cable |
| 3 | Limitador mecánico |
| 4 | Doblador manual |
| 5 | Caso |
| 6 | Cubrir |
| 7 | Ventana de visualización |
| 8 | Protección contra el polvo |
