Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de control.
Los actuadores neumáticos DNOVA de doble efecto rotatorios PADA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
B
B

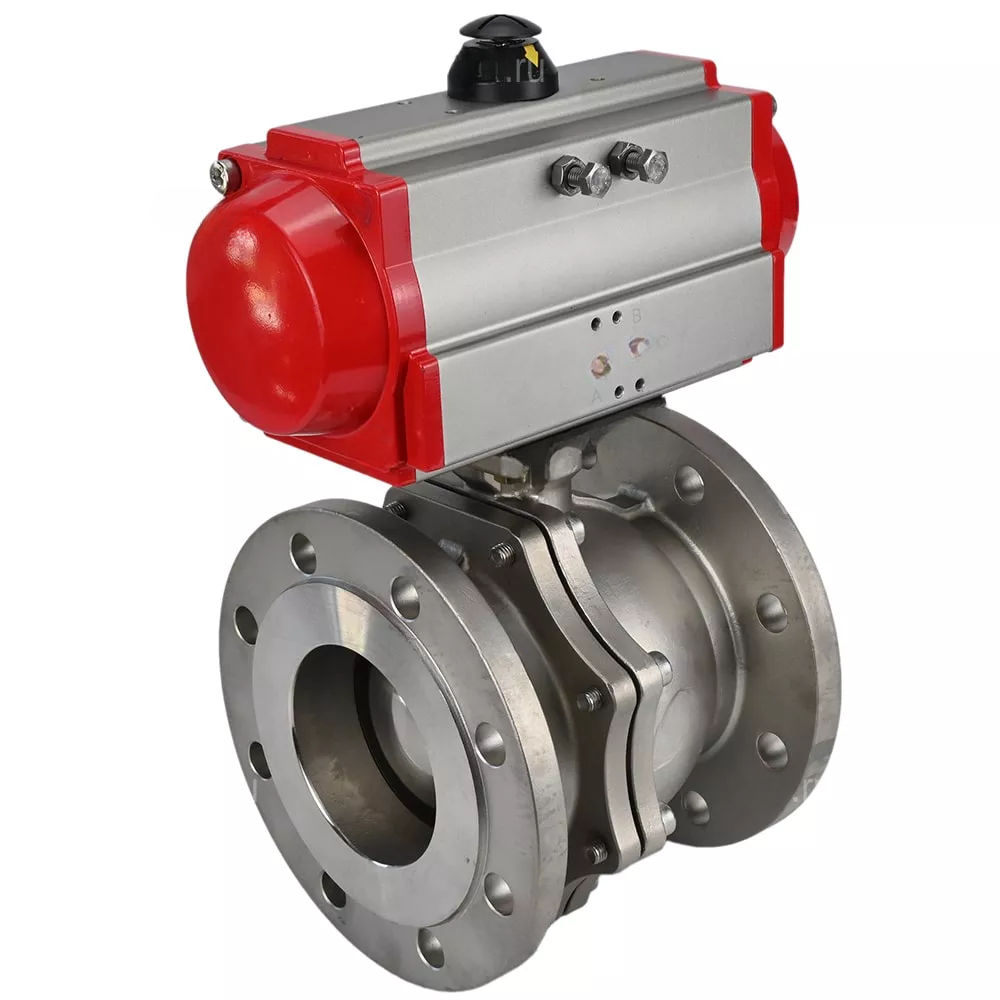

Parámetros técnicos de la válvula de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-300 PN16 de paso total con brida, cuerpo en acero inoxidable 316, con actuador neumático PA-DA de doble efecto:
| Nombre | Significado |
| Presión nominal PN, bar | 16 |
| Temperatura del entorno de trabajo, В°C | de -29 a 150 |
| Tipo de dispositivo de grúa | bidireccional |
| Solicitud | suministro de agua, suministro de calor, industria |
| Entorno de trabajo | agua, aire, ambientes neutros |
| Conexión a la tubería | con brida |
| Ingesta de agua | No |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Con accionamiento neumático |
| Unión | con brida |
| Control | actuador neumático de doble efecto |
| Disponibilidad de interruptores de límite | No |
| Disponibilidad de distribuidor neumático | No |
| Disponibilidad de posicionador electroneumático | No |
| Vida útil media, años | 10 |
| Garantía, y. | 1 |
B
B
Esquema de dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-300 PN16 de paso total con brida, cuerpo en acero inoxidable 316, con actuador neumático PA-DA de doble efecto
B
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-300 PN16 de paso total con brida, cuerpo - acero inoxidable 316, con actuador neumático PA-DA de doble efecto:
| Modelo | Diámetro interior, mm | Largo, mm | Mmm | Diámetro interior, mm | Г˜D1, mm | Г˜D2, mm | A, mm | E, mm |
| DN200 | 200 | 400 | 180 | 340 | 295 | 268 | 405 | 174 |
| DN250 | 250 | 450 | 296 | 405 | 355 | 320 | 465 | 199 |
| DN300 | 300 | 610 | 305 | 460 | 410 | 378 | 542 | 257 |
B
B
Esquema de piezas y materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-300 PN16 de paso total con brida, cuerpo - acero inoxidable 316, con actuador neumático PA-DA de doble efecto
B
Tabla de partes y materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-300 PN16 de paso total con brida, cuerpo - acero inoxidable 316, con actuador neumático PA-DA de doble efecto:
| N.º de artículo | Detalles | Material |
| 1 | Marco | acero inoxidable 316 |
| 2 | Almohadilla | acero inoxidable 316+grafito |
| 3 | Tapa | acero inoxidable 316 |
| 4 | tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 5 | Tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 6 | Sello de bola | PTFE |
| 7 | Pelota | acero inoxidable 316 |
| 8 | Existencias | acero inoxidable 316 |
| 9 | Almohadilla de empuje | PTFE |
| 10 | Sello de varilla | PTFE |
| 11 | Sello de prensaestopas | acero inoxidable 316 |
| 12 | Tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 13 | Marco de soporte | acero inoxidable 304 |
| 14 | Almohadilla | acero inoxidable 304 |
| 15 | Horquilla | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 16 | tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 17 | Almohadilla amortiguadora | acero inoxidable |
| 18 | Horquilla | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 19 | tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 20 | Engranaje | acero 45 |
| 22 | Tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
B
B
Parámetros técnicos del accionamiento neumático DNOVA
| Nombre | Significado |
| Diseño | doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Disponibilidad de copia de seguridad manual | No |
B
B
Esquema de las dimensiones y tamaños del accionamiento neumático DNOVA
B
B
Dimensiones y tamaños del actuador neumático DNOVA
| Modelo de unidad | DA-140 | DA-160 | DA-210 |
| G, mm | 25 | 30 | 40 |
| Mmm | 80 | 130 | 130 |
| N, mm | 30 | 30 | 30 |
| F0, mm | 62 | 62 | 79 |
| R, mm | 30 | 30 | 30 |
| B1, mm | 308 | 465 | 542 |
| C, mm | 67.5 | 87.5 | 113 |
| E, mm | 157 | 199 | 257 |
| Yo | 4-M8x12 | 4-M10x16 | |
| A | 4-M10x16 | 4-M12x20 | 4-M12x20 |
| F, mm | 36 | 38 | 38 |
| A1, mm | 210 | 310 | 390 |
| Re, mm | 70 | 87.5 | 113 |
| H | F10 | F10 | - |
| I | F12 | F12 | F14 |
| Yo | 22x22 | 27x27 | 36x36 |
B
B
Tabla de piezas y materiales del accionamiento neumático DNOVA
| No. | Nombre | Cantidad | Material | Revestimiento |
| 1 | Marco | 1 | aluminio extruido | anodizado duro |
| 2 | Tapones laterales | 2 | aluminio fundido | |
| 3 | Engranaje | 1 | acero inoxidable | niquelado |
| 4 | Pistón | 2 | acero/aluminio | oxidación/galvánico |
| 5 | Tapones | 8 | acero inoxidable | |
| 6 | Anillo de pistón | 2 | NBR | |
| 7 | Ballestas | 0-12 | acero para resortes | recubrimiento epoxi |
| 8 | Cojinete de pistón | 2 | plástico de ingeniería | |
| 9 | Anillo de pistón | 2 | NBR | |
| 10 | Enchufar | 2 | NBR | |
| 11 | Anillo de empuje | 2 | plástico de ingeniería | |
| 12 | Anillo | 1 | plástico de ingeniería | |
| 13 | Arandela | 1 | acero inoxidable | |
| 14 | Abrazadera de resorte | 2 | acero inoxidable | |
| 15 | Indicador | 1 | plástico | |
| 16 | Carcasa del indicador | 1 | plástico | |
| 17 | Cojinete | 1 | plástico de ingeniería | |
| 18 | Leva | 1 | acero | oxidación/galvánico |
| 19 | Cojinete | 1 | NBR | |
| 20 | Cojinete | 1 | plástico de ingeniería | |
| 21 | Cojinete | 1 | plástico de ingeniería | |
| 22 | Anillo de sellado | 2 | NBR | |
| 23 | Anillo de sellado | 2 | NBR | |
| 24 | Cojinete | 2 | acero inoxidable | |
| 25 | Tuerca de ajuste | 2 | acero inoxidable | |
| 26 | Tornillo de ajuste | 2 | acero inoxidable | |
| 27 | Manga | 2 | aluminio |
B
B
