La válvula de bola se utiliza como válvula de cierre en sistemas de calefacción, suministro de agua, vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.

Los actuadores rotativos neumáticos de doble efecto DNOVA PADA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

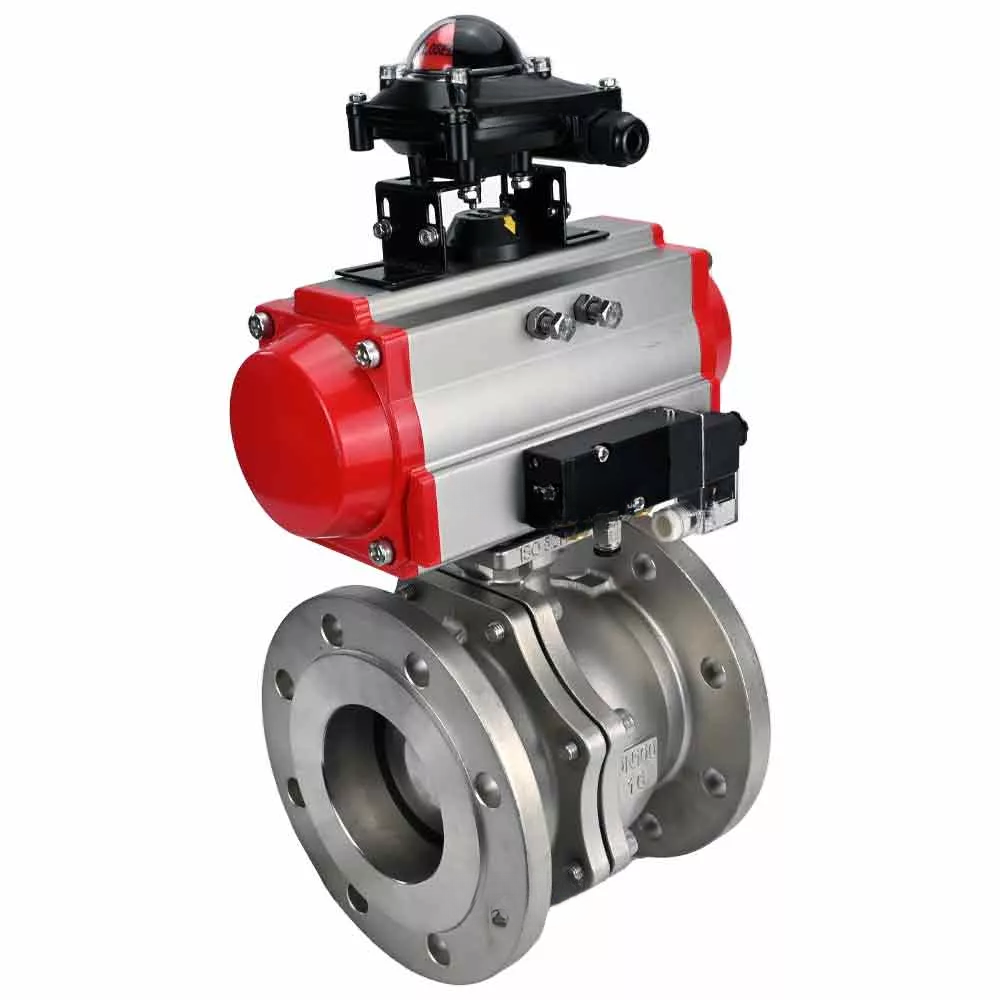

Parámetros técnicos de la válvula de bola DNOVA BV3232P(2pc)-FP-F-ISO-R de paso total con brida y cuerpo de acero inoxidable 316

Parámetro	Valor
Presión nominal PN, bar	16
Temperatura de funcionamiento, В°C	-29 a 150
Tipo de válvula	Bidireccional
Solicitud	Abastecimiento de agua, calefacción, industria
Medio de trabajo	Agua, aire, medios neutros
Conexión de tubería	Con bridas
Dibujo de agua	No
Tipo de orificio	Paso completo
Tipo de control	Con actuador neumático
Tipo de conexión	Con bridas
Operación	Actuador neumático de doble efecto
Interruptores de límite	No
Distribuidor neumático	Sí
Posicionador electroneumático	No
Vida útil promedio, años	10
Garantía, años	1
País de fabricación	Porcelana

B

B

Dimensiones y dimensiones de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R paso total bridada, cuerpo - acero inoxidable 316

Dimensiones del boceto y dimensiones de la válvula de bola DNOVA BV3232P(2pc)-FP-F-ISO-R, paso total, brida, cuerpo - acero inoxidable 316

B

B

Tabla de piezas y materiales para válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R de paso total con brida, cuerpo - acero inoxidable 316

-	Nombre de la pieza	Material
1	Cuerpo	Acero inoxidable 316
2	Empaquetadora	Acero inoxidable 316 + Grafito
3	Cubrir	Acero inoxidable 316
4	Tuerca	Acero inoxidable ASTM A193 Gr.B8M Cl2
5	Tornillo	Acero inoxidable ASTM A193 Gr.B8M Cl2
6	Sello de bola	PTFE
7	Pelota	Acero inoxidable 316
8	Provenir	Acero inoxidable 316
9	Almohadilla de soporte	PTFE
10	Sello de vástago	PTFE
11	Sello de embalaje	Acero inoxidable 316
12	Tornillo	Acero inoxidable ASTM A193 Gr.B8M Cl2
13	Marco de soporte	Acero inoxidable 304
14	Empaquetadora	Acero inoxidable 304
15	Semental	Acero inoxidable ASTM A193 Gr.B8M Cl2
16	Tuerca	Acero inoxidable ASTM A193 Gr.B8M Cl2
17	Junta de amortiguación	Acero inoxidable
18	Semental	Acero inoxidable ASTM A193 Gr.B8M Cl2
19	Tuerca	Acero inoxidable ASTM A193 Gr.B8M Cl2
20	Transmisión de engranajes	Acero 45
22	Tornillo	Acero inoxidable ASTM A193 Gr.B8M Cl2

Boceto de piezas y materiales para válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R de paso total con brida y cuerpo de acero inoxidable 316

B

B

Parámetros técnicos del actuador neumático DNOVA

Parámetro	Valor
Diseño	Doble efecto
Presión de control, bar	2 Г· 8
Anulación manual	No

B

B

Dimensiones y dimensiones del actuador neumático DNOVA

Modelo	DA-140	DA-160	DA-210
G, mm	25	30	40
Mmm	80	130	130
N, mm	30	30	30
f0, mm	62	62	79
P, mm	30	30	30
B1, mm	308	465	542
C, mm	67.5	87.5	113
E, mm	157	199	257
Yo	4-M8x12	4-M10x16
K	4-M10x16	4-M12x20	4-M12x20
F, mm	36	38	38
A1, mm	210	310	390
Re, mm	70	87.5	113
H	F10	F10	-
I	F12	F12	F14
Yo	22x22	27x27	36x36

Esquema de dimensiones y dimensiones del actuador neumático DNOVA

B

B

Tabla de piezas y materiales para actuador neumático DNOVA

-	Nombre de la pieza	Cantidad	Material	Revestimiento
1	Cuerpo	1	Aluminio extruido	Anodizado duro
2	Tapones laterales	2	Aluminio fundido	-
3	Engranaje	1	Acero inoxidable	Niquelado
4	Pistón	2	Acero/Aluminio	Oxidación / Zinc galvanizado
5	Tapones	8	Acero inoxidable	-
6	Anillo de pistón	2	NBR	-
7	Ballestas	0-12	Acero para resortes	Recubrimiento epoxi
8	Cojinete de pistón	2	Plástico de ingeniería	-
9	Anillo de pistón	2	NBR	-
10	Enchufar	2	NBR	-
11	Anillo de tope	2	Plástico de ingeniería	-
12	Anillo	1	Plástico de ingeniería	-
13	Arandela	1	Acero inoxidable	-
14	Abrazadera de resorte	2	Acero inoxidable	-
15	Indicador	1	Plástico	-
16	Carcasa del indicador	1	Plástico	-
17	Cojinete	1	Plástico de ingeniería	-
18	Leva	1	Acero	Oxidación / Zinc galvanizado
19	Cojinete	1	NBR	-
20	Cojinete	1	Plástico de ingeniería	-
21	Cojinete	1	Plástico de ingeniería	-
22	Junta tórica	2	NBR	-
23	Junta tórica	2	NBR	-
24	Cojinete	2	Acero inoxidable	-
25	Tuerca de ajuste	2	Acero inoxidable	-
26	Tornillo de ajuste	2	Acero inoxidable	-
27	Cojinete	2	Aluminio	-

B

B

Parámetros técnicos de las unidades de interruptores de límite DNOVA APL-210N

Parámetro	Valor
Modelo de bloque de interruptor de límite	APL-210N
Temperatura ambiente, В°C	de -20 a 66
Vida útil, años	10

B

B

Dimensiones y dimensiones de las unidades de interruptores de límite DNOVA APL-210N

B

Pasaportes y certificados

Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx

B

B
