Descripción

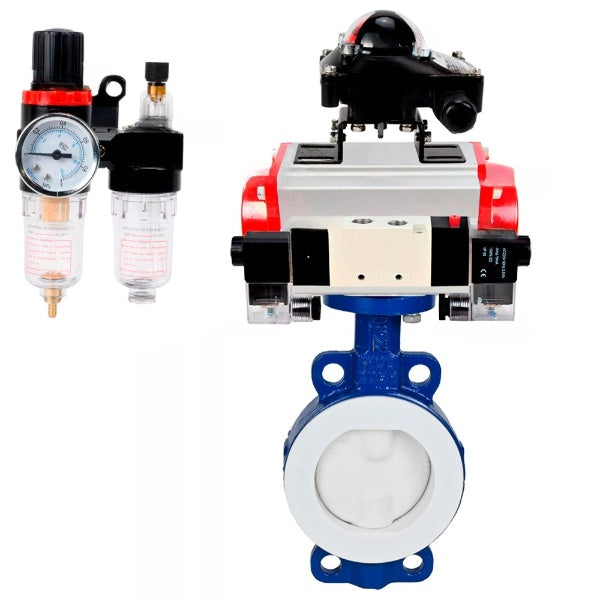

La válvula de compuerta de disco giratorio está diseñada para usarse como válvula de cierre o regulación para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario. La particularidad de las válvulas de compuerta de esta serie es el recubrimiento completo de la parte de flujo y el disco con PTFE, lo que evita el contacto del fluido de trabajo con los materiales de las piezas principales.
Los actuadores rotativos neumáticos de doble efecto DNOVA PA-DA-XXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
La válvula neumática se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
B
B
Características técnicas de las válvulas de mariposa DNOVA WBV3434Pf-2W-Fb-H, material del cuerpo: acero al carbono, material del disco: acero al carbono, junta: PTFE
| Característica | Valor |
|---|---|
| Tipo de válvula | Disco giratorio |
| Diámetro | 50-300 milímetros |
| Presión nominal | 16 barras |
| Temperatura de funcionamiento | -10 a +150 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
| Tipo de conexión | Oblea |
| Tipo de control | Actuador neumático |
| Clase de fuga | A |
| País natal | Porcelana |
| Vida útil | 10 años |
| Garantía | 12 meses |
B
B
Dimensiones y dimensiones de las válvulas de mariposa DNOVA WBV3434Pf-2W-Fb-H, material del cuerpo: acero al carbono, material del disco: acero al carbono, junta: PTFE
| DN | Largo, mm | D1, mm | D2, mm | Z-Г˜d, mm | Alto 1, mm |
| DN50 | 43 | 125 | 100 | 2-Г˜18 | 80 |
| DN65 | 46 | 145 | 120 | 2-Г˜18 | 90 |
| DN80 | 46 | 160 | 135 | 4-Г˜18 | 100 |
| DN100 | 52 | 180 | 155 | 4-Г˜18 | 110 |
| DN125 | 56 | 210 | 185 | 4-Г˜18 | 120 |
| DN150 | 56 | 240 | 210 | 4-Г˜18 | 150 |
| DN200 | 60 | 295 | 265 | 4-Г˜18 | 170 |
| DN250 | 68 | 355 | 320 | 4-Г˜18 | 190 |
| DN300 | 78 | 410 | 375 | 4-Г˜18 | 230 |
Tabla de piezas y materiales para válvulas de mariposaВ DNOVA WBV3434Pf-2W-Fb-H, material del cuerpo: acero al carbono, material del disco: acero al carbono, sello: PTFE
| - | Nombre del componente | Material |
|---|---|---|
| 1 | Cuerpo | DN50-200 – Acero WCB + PTFE | DN250-300 – Acero WCB + PFA |
| 2 | Desct | DN50-200 – Acero WCB + PTFE | DN250-300 – Acero WCB + PFA |
| 3 | Provenir | DN50-250 – Acero 2Cr13 | DN300 – Acero 45 |
| 4 | Junta del asiento | PTFE |
Boceto de piezas y materiales para válvulas de mariposa DNOVA WBV3434Pf-2W-Fb-H, material del cuerpo: acero al carbono, material del disco: acero al carbono, sello: PTFE
B
B
Parámetros técnicos del actuador neumático DNOVA
| Característica | Valor |
|---|---|
| Tipo de actuador neumático | Doble efecto |
| Par del actuador | 30-272 Nm |
| Presión nominal | 12 barras |
| Presión de operación | 2...8 bares |
| Diámetro máximo de partícula | Menos de 30 ВµmВІ |
| Medio de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Rango de ajuste | В± 5В° para rotación a 0В° y 90В° |
| Conexión de suministro de aire | G1/4" |
| Rango de temperatura de funcionamiento | -20 a +80 °C |
| Tipo de conexión | ISO 5211 |
B
B
Dimensiones y dimensiones del actuador neumático DNOVA
| Modelo | A | B | do | D | mi | F | GRAMO | METRO | norte | Oh | PAG |
| PA-DA(SA)-052 | 108 | 153 | 30 | 41 | 72 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-065 | 125 | 174 | 36 | 46 | 89 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-083 | 152 | 216 | 46 | 55 | 109 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-105 | 189 | 279 | 55 | 64 | 134 | 26 | 25 | 80 | 30 | 41 | 20 |
| PA-DA(SA)-130 | 210 | 308 | 67.5 | 70 | 157 | 36 | 25 | 80 | 30 | 62 | 30 |
| PA-DA(SA)-140 | 268 | 405 | 76 | 77 | 174 | 36 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-160 | 310 | 465 | 87.5 | 87.5 | 199 | 38 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-210 | 390 | 542 | 113 | 113 | 257 | 38 | 40 | 130 | 30 | 79 | 30 |
| PA-DA(SA)-270 | 510 | 722 | 146 | 146 | 333 | 38 | 52 | 130 | 30 | 79 | 30 |
Esquema de dimensiones y dimensiones del actuador neumático DNOVA
B
B
Tabla de piezas y materiales para actuador neumático DNOVA
| - | Nombre | Cantidad | Material | Revestimiento |
|---|---|---|---|---|
| 1 | Alojamiento | 1 | Aluminio extruido | Anodizado duro |
| 2 | Tapones laterales | 2 | Aluminio fundido | |
| 3 | Engranaje | 1 | Acero inoxidable | Niquelado |
| 4 | Pistón | 2 | Acero/Aluminio | Recubrimiento de zinc oxidado/galvánico |
| 5 | Tapones | 8 | Acero inoxidable | |
| 6 | Anillo de pistón | 2 | NBR | |
| 7 | Ballestas | 0-12 | Acero para resortes | Recubrimiento epoxi |
| 8 | Cojinete de pistón | 2 | Plástico de ingeniería | |
| 9 | Anillo de pistón | 2 | NBR | |
| 10 | Enchufar | 2 | NBR | |
| 11 | Anillo de tope | 2 | Plástico de ingeniería | |
| 12 | Anillo | 1 | Plástico de ingeniería | |
| 13 | Arandela | 1 | Acero inoxidable | |
| 14 | Abrazadera de resorte | 2 | Acero inoxidable | |
| 15 | Indicador | 1 | Plástico | |
| 16 | Carcasa del indicador | 1 | Plástico | |
| 17 | Cojinete | 1 | Plástico de ingeniería | |
| 18 | Leva | 1 | Acero | Recubrimiento de zinc oxidado/galvánico |
| 19 | Cojinete | 1 | NBR | |
| 20 | Cojinete | 1 | Plástico de ingeniería | |
| 21 | Cojinete | 1 | Plástico de ingeniería | |
| 22 | Anillo de sellado | 2 | NBR | |
| 23 | Anillo de sellado | 2 | NBR | |
| 24 | Cojinete | 2 | Acero inoxidable | |
| 25 | Tuerca de ajuste | 2 | Acero inoxidable | |
| 26 | Tornillo de ajuste | 2 | Acero inoxidable | |
| 27 | Cojinete | 2 | Aluminio |
Esquema de actuadores neumáticos rotativos DNOVA
B
Parámetros técnicos de la válvula neumática DNOVA 4V320-08 220V
| Característica | Valor |
|---|---|
| Modelo de válvula neumática | 4V320-08 220 V |
| Voltaje de suministro | 220 V |
| Tipo de válvula | Tipo carrete |
| Presión nominal | 12 barras |
| Presión de operación | 1,5...8 bares |
| Temperatura ambiente | -5 a +50 °C |
| Medio de trabajo | Aire purificado (filtración 40 μm) |
| Frecuencia de actuación | 5 ciclos/s |
| Clase de protección | IP65 |
| Tipo de control | Doble solenoide |
| Material del cuerpo | Aleación de aluminio y tecnopolímero |
| Tiempo de respuesta | 0,05 segundos |
| Diámetro del canal de trabajo | 1/4" |
B
B
Dimensiones y dimensiones de la válvula de control direccional neumática DNOVA 4V320-08 220V
| A, mm | 71.9 |
| B, mm | 45 |
| C, mm | 94.4 |
| Re, mm | 27 |
| E, mm | 69 |
| F, mm | 40 |
| Mmm | 82.4 |
| Yo, mm | 24 |
| K, mm | 40 |
| Largo, mm | 188.8 |
| Mmm | 69.4 |
| N, mm | 50 |
| Oh, mm | 82.4 |
| P, mm | 24 |
| Tamaño pequeño | 20 |
| T, mm | 6.5 |
| U, mm | 2.4 |
| V, mm | 4 |
Parámetros técnicos de la unidad de interruptor de límite DNOVA APL-210N EX
| Especificación | Valor |
|---|---|
| Modelo de caja de interruptores de límite | APL-210N |
| Protección | IP65 para todo tipo de clima |
| Temperatura ambiente | de -40 °C a +80 °C |
| Rosca de entrada de cable | 2 x NPT1/2" |
| Bloque de terminales | 8 ranuras de 0,08 a 2,6 mm² |
| Voltaje | 12 V, 24 V, 38 V, 48 V, 110 V, 220 V, 250 V |
| Sensor | 2 microinterruptores electromecánicos SPDT OMRON V151-1C25 |
| Recubrimiento externo | Recubrimiento de poliéster (negro) |
| Eje | Estándar (17 mm) |
B
B
Dimensiones y dimensiones de la unidad de final de carrera DNOVA APL-210N EX
| Dimensión | Valor (mm) |
|---|---|
| Profundidad | 112 |
| Altura | 77 |
| Ancho | 88 |
Parámetros técnicos de la unidad de tratamiento de aire DNOVA AFC2000
| Característica | Valor |
|---|---|
| Presión de operación | 8 barras |
| Presión máxima | 10 barras |
| Rango de presión ajustable | 0,5...9 bares |
| Presión de ruptura | 15 bares |
| Temperatura de funcionamiento | -5 °C a +60 °C |
| Conexión de aire | 1/4" |
| Tamaño de partícula filtrada | 40 µm |
| Viscosidad del aceite | ISO VG 32 |
B
Dimensiones y dimensiones de la unidad de tratamiento de aire DNOVA AFC2000
| Modelo | AFC2000 |
| A, mm | 162 |
| B, mm | 88 |
| C, mm | 139 |
| Re, mm | 31 |
| E, mm | 53.5 |
| F, mm | 12 |
| G, mm | 8 |
| Mmm | 7 |
| Yo, mm | 13.3 |
| J, mm | 39 |
| K, mm | 5 |
| Largo, mm | 40 |
| Mmm | 32 |
| N, mm | 53 |
| Oh, mm | 29 |
| P, mm | 6 |
| R, mm | 41.5 |
