Descripción
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario. La particularidad de las válvulas de compuerta de esta serie es el recubrimiento completo de la parte de flujo y el disco con PTFE, lo que impide el contacto del fluido de trabajo con los materiales de las piezas principales.
El reductor HAM permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es adecuado para válvulas de bola, válvulas de mariposa, válvulas con un ángulo de giro de 90° y para controlar compuertas de aire.
B
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3434Pf-2W-Fb-H, material del cuerpo: acero al carbono, material del disco: acero al carbono, sello: PTFE, caja de engranajes HAM RQN:
| Diámetro | 50-300 milímetros |
| Presión nominal | 16 barras |
| Temperatura media | -10 a +150 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
| Tipo de conexión | entrebridas |
| Tipo de control | Manual (manija, caja de cambios) |
| Clase de sellado | A |
| País del fabricante | Porcelana |
| Vida útil | 10 años |
| Garantía | 12 meses. |

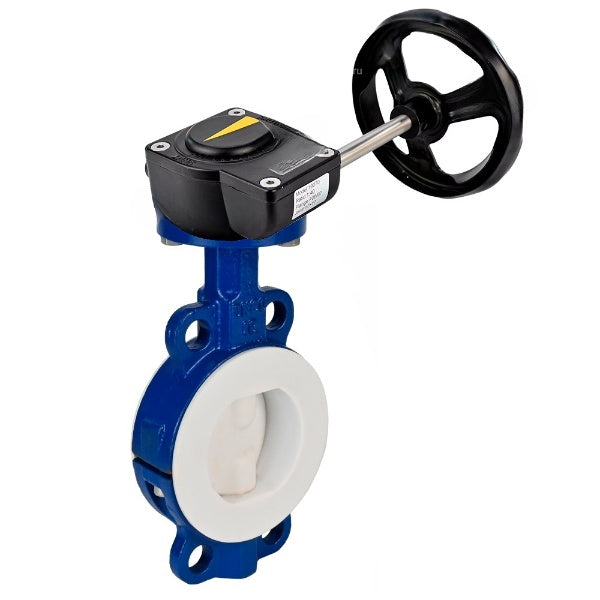

Válvulas de mariposa WBV3434Pf-2W-Fb-H, material del cuerpo: acero al carbono, material del disco: acero al carbono, sello: PTFE, caja de engranajes HAM RQN
B
B
Dimensiones y dimensiones de las válvulas de mariposa DNOVA WBV3434Pf-2W-Fb-H, material del cuerpo - Acero al carbono, material del disco - Acero al carbono, sello - PTFE, caja de engranajes HAM RQN:
| DN | Largo, mm | D1, mm | D2, mm | Z-Г˜d, mm | Alto 1, mm |
| 50 | 43 | 125 | 100 | 2-Г˜18 | 80 |
| 65 | 46 | 145 | 120 | 2-Г˜18 | 90 |
| 80 | 46 | 160 | 135 | 4-Г˜18 | 100 |
| 100 | 52 | 180 | 155 | 4-Г˜18 | 110 |
| 125 | 56 | 210 | 185 | 4-Г˜18 | 120 |
| 150 | 56 | 240 | 210 | 4-Г˜18 | 150 |
| 200 | 60 | 295 | 265 | 4-Г˜18 | 170 |
| 250 | 68 | 355 | 320 | 4-Г˜18 | 190 |
| 300 | 78 | 410 | 375 | 4-Г˜18 | 230 |
Boceto de la válvula de mariposa DNOVA WBV3434Pf-2W-Fb-H, material del cuerpo: acero al carbono, material del disco: acero al carbono, sello: PTFE, caja de engranajes HAM RQN
B
B
Materiales de las válvulas de mariposa DNOVA WBV3434Pf-2W-Fb-H, material del cuerpo: acero al carbono, material del disco: acero al carbono, sello: PTFE, caja de engranajes HAM RQN:
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | DN50-200 - acero WCB+PTFE |
| DN250-300 - acero WCB+PFA | ||
| 2 | Disco | DN50-200 - acero WCB+PTFE |
| DN250-300 - Acero WCB+PFA | ||
| 3 | Provenir | DN50-250 - acero 2Cr13 |
| DN300 - acero 45 | ||
| 4 | Junta del asiento | PTFE |
Esquema de piezas y materiales Válvulas de mariposa WBV3434Pf-2W-Fb-H, material del cuerpo - Acero al carbono, material del disco - Acero al carbono, sello - PTFE, caja de engranajes HAM RQN
B
B
Principales datos técnicos y características de los reductores HAM RQNx-xZ-x:
| Temperatura ambiente, °C | -30 a +120 |
| Clase de protección del recinto | IP67 |
| Solicitud | Para diversas industrias donde se requiere control del flujo de fluidos |
| Montaje | horizontal/vertical |
| Ajuste de carrera | 0 - 90 ° (ajustable ± 5 °) |
| Estándar de conexión | ISO 5211 |
Cajas de cambios HAM
B
B
Materiales básicos de los componentes de la caja de cambios HAM:
| - | Nombre | Material |
| 1 | Tornillo | acero inoxidable 304 |
| 2 | Índice | Plástico ABS |
| 3 | Cubrir | aleación de aluminio |
| 4 | Anillo de sellado | NBR70 |
| 5 | Alfiler | acero negro |
| 6 | Engranaje helicoidal | hierro dúctil |
| 7 | Sello | NBR70 |
| 8 | Alojamiento | aleación de aluminio |
| 9 | Perno de ajuste | acero negro |
| 10 | Empaquetadora | acero inoxidable 304 |
| 11 | Tuerca de ajuste | acero inoxidable 304 |
| 12 | Tapa de tuerca | NBR70 |
| 13 | Cojinete | acero en polvo |
| 14 | Eje sin fin | acero 45 |
| 15 | Sello | NBR70 |
| 16 | Eje de transmisión | acero inoxidable 304 |
| 17 | Volante | acero al carbono recubierto de poliéster |
| 18 | Alfiler | acero negro |
Bosquejo HAM RQNx-xZ-x
B
B
Dimensiones generales y de montaje de los reductores HAM RQNx-xZ-x:
| Modelo | JAMÓN RQN1-180Z-T40 |
JAMÓN RQN2-300Z-T37 |
JAMÓN RQN3-540Z-T36 |
JAMÓN RQN4-675Z-T36 |
JAMÓN RQN5-1500Z-T50 |
| Re, mm | 80 | 100 | 120 | 142 | 175 |
| D1, mm | 70 | 90 | 102 | 125 | 140 |
| D2, mm | 50 | 70 | 70 | 102 | 102 |
| n-M1 | 4-M6x10 | 4-M8x12 | 4-M8x10 | 4-M8x10 | 4-M8x10 |
| n-M2 | 4-M8x12 | 4-M10x12 | 4-M10x15 | 4-M12x18 | 4-M16x24 |
| Tamaño pequeño | 17x17 | 17x17 | 22x22 | 24x24 | 27x27 |
| Largo, mm | 115 | 130 | 150 | 180 | 220 |
| L1, mm | 50 | 58 | 65 | 80 | 95 |
| L2, mm | 42 | 50 | 60 | 60 | 78 |
| Mmm | 48 | 58 | 58 | 74 | 84 |
| Alto 1, mm | 19 | 18 | 18 | 21 | 51 |
| d1, mm | 20 | 20 | 20 | 20 | 25 |
| L3, mm | 160 | 160 | 215 | 225 | 325 |
| Ancho, mm | 140 | 200 | 250 | 300 | 400 |
Bosquejo HAM RQNx-xZ-x
B
B
Datos técnicos de los reductores HAM RQNx-xZ-x:
| Modelo | JAMÓN RQN1-180Z-T40 |
JAMÓN RQN2-300Z-T37 |
JAMÓN RQN3-540Z-T36 |
JAMÓN RQN4-675Z-T36 |
JAMÓN RQN5-1500Z-T50 |
| Relación de transmisión | 40:1 | 37:1 | 36:1 | 36:1 | 50:1 |
| Par motor, Nm | 180 | 300 | 540 | 675 | 1500 |
| Tipo de brida ISO | F05/F07 | F07/F09 | F07/F10 | F10/F12 | F10/F14 |
| Peso, kg | 1.2 | 2 | 2.8 | 4.8 | 11 |
