Descripción
La válvula de mariposa está diseñada para usarse como válvula de cierre o control para controlar flujos en sistemas de suministro de calor, suministro de agua, en procesos tecnológicos en las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario. Una característica especial de las válvulas de esta serie es el recubrimiento completo de PTFE de la parte de flujo y el disco, lo que elimina el contacto del fluido de trabajo con los materiales de las piezas principales.
El reductor DNOVA RDN permite ajustar manualmente la posición requerida del elemento de cierre en un cuarto de vuelta, actuando como alternativa a los accionamientos de cuarto de vuelta neumáticos, eléctricos o hidráulicos.
B
B

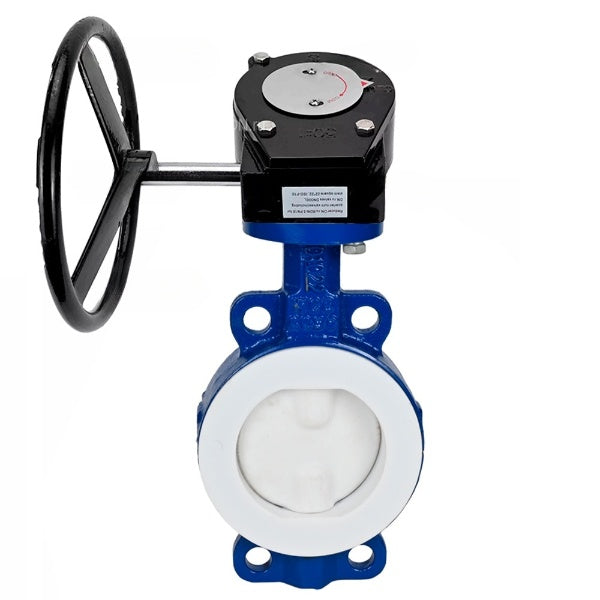

Características técnicas de las válvulas de mariposa DNOVA WBV3434Pf-2W-Fb DN50-250 PN16 acero al carbono WCB, PTFE:
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 50-250 milímetros |
| Presión nominal | 16 barras |
| Temperatura del entorno de trabajo | de -10 a +150 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
| Tipo de conexión | entre bridas |
| Tipo de control | Manual (manija, caja de cambios) |
| Clase de sellado | A |
| Vida útil | 10 años |
| Garantizar | 12 meses |
B
B
Reductores DNOVA RDN RQN
B
Características técnicas de los reductores DN.ru RDN RQN:
| Característica | Significado |
| Temperatura del entorno de trabajo | de -40 a +120 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
| Tipo de conexión | ISO 5211 |
B
B
Esquema de dimensiones de válvulas de mariposa DNOVA WBV3434Pf-2W-Fb DN50-250 PN16 acero al carbono WCB, PTFE
B
B
Dimensiones generales y de instalación de válvulas de mariposa DNOVA WBV3434Pf-2W-Fb DN50-250 PN16 acero al carbono WCB, PTFE:
| Diámetro | Largo, mm | D1, mm | D2, mm | Z-Г˜d, mm | Alto 1, mm |
| DN50 | 43 | 125 | 100 | 2-Г˜18 | 80 |
| DN65 | 46 | 145 | 120 | 2-Г˜18 | 90 |
| DN80 | 46 | 160 | 135 | 4-Г˜18 | 100 |
| DN100 | 52 | 180 | 155 | 4-Г˜18 | 110 |
| DN125 | 56 | 210 | 185 | 4-Г˜18 | 120 |
| DN150 | 56 | 240 | 210 | 4-Г˜18 | 150 |
| DN200 | 60 | 295 | 265 | 4-Г˜18 | 170 |
| DN250 | 68 | 355 | 320 | 4-Г˜18 | 190 |
| DN300 | 78 | 410 | 375 | 4-Г˜18 | 230 |
B
B
Esquema de las dimensiones de las cajas de cambios DNOVA RDN RQN
B
Dimensiones generales y de instalación de los reductores DN.ru RDN RQN:
| Modelo | A, mm | B, mm | °C, mm | Re, mm | J, mm | G, mm | T, mm | GF, mm | 4M, mm | Alto x Alto, mm |
| RDN-1 | 170 | 130 | 160 | 100 | 45 | 120 | 50 | 50 | 4-M8 | 9x9 |
| RDN-2 | 170 | 130 | 160 | 100 | 45 | 120 | 50 | 50 | 4-M8 | 11x11 |
| RDN-3 | 170 | 130 | 160 | 100 | 45 | 120 | 50 | 50 | 4-M8 | 14x14 |
| RDN-4 | 240 | 160 | 260 | 130 | 55 | 150 | 70 | 100 | 4-M10 | 17x17 |
| RDN-5 | 240 | 160 | 260 | 130 | 55 | 150 | 70 | 100 | 4-M12 | 22x22 |
B
B
Boceto de materiales de válvulas de mariposa DNOVA WBV3434Pf-2W-Fb DN50-250 PN16 acero al carbono WCB, PTFE
B
B
Materiales de las piezas de las válvulas de mariposa DNOVA WBV3434Pf-2W-Fb DN50-250 PN16 acero al carbono WCB, PTFE:
| No. | Nombre de la pieza | Material |
| 1 | Marco |
DN50-200 – acero WCB+PTFE DN250-300 – acero WCB+PFA |
| 2 | Disco |
DN50-200 – acero WCB+PTFE DN250-300 – acero WCB+PFA |
| 3 | Existencias |
DN50-250 – acero 2Cr13 DN300 – acero 45 |
| 4 | Sello de silla de montar | PTFE |
