The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Ácidos
- Álcalis
- Entorno químico
- Suministro de agua
- Calefacción
- Industria química
- Industria del petróleo y el gas

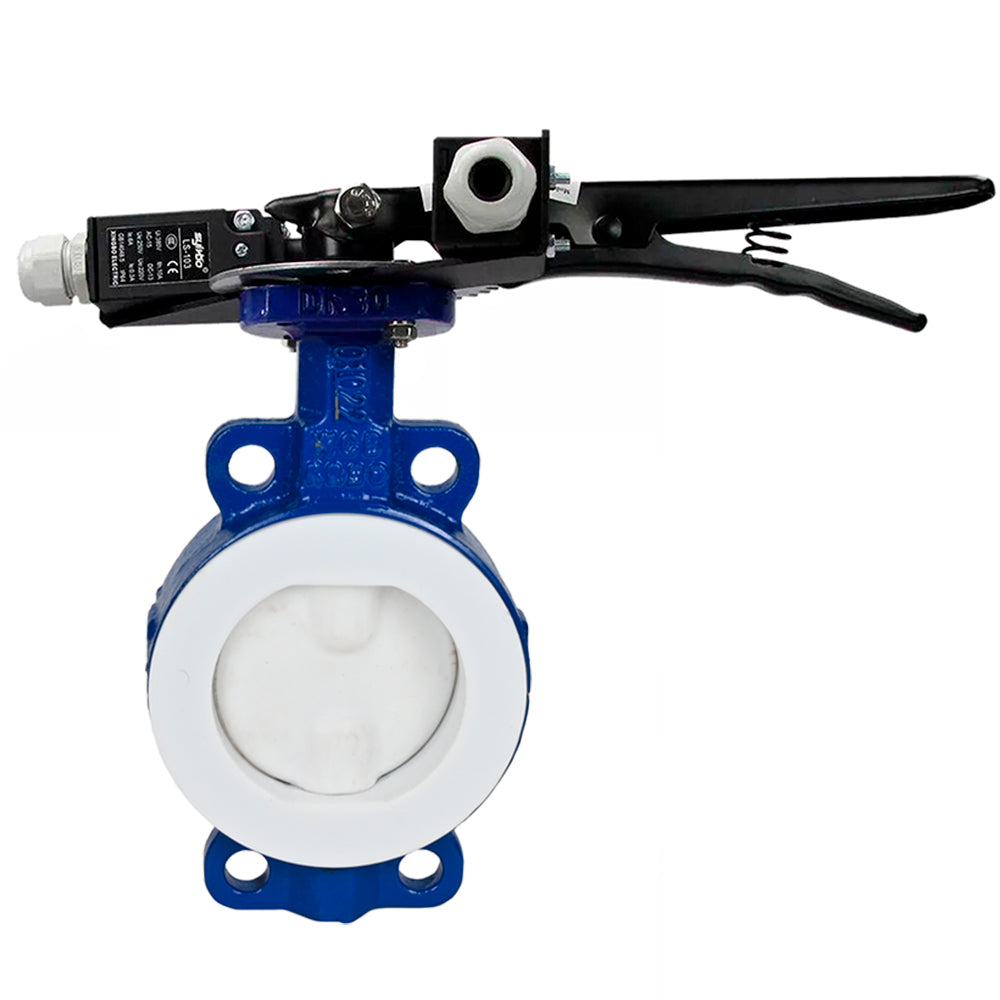

La válvula de mariposa está diseñada para ser utilizada como válvula de cierre o control para controlar flujos en sistemas de suministro de calor, suministro de agua, en procesos tecnológicos en las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario. Una característica especial de las válvulas de esta serie es el recubrimiento completo de PTFE de la parte de flujo y el disco, lo que elimina el contacto del fluido de trabajo con los materiales de las piezas principales.
Los sensores de límite están diseñados para monitorear la posición del disco de las válvulas de mariposa con manija en sistemas de control y automatización. El principio de funcionamiento del interruptor de límite se basa en la acción mecánica sobre el actuador, que provoca el cierre o la apertura del circuito eléctrico.
B
B
Características técnicas de las válvulas de mariposa DNOVA WBV3434Pf-2W-Fb DN50-125 PN16 acero al carbono WCB, PTFE:
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 50-125 milímetros |
| Presión nominal | 16 barras |
| Temperatura del entorno de trabajo | de -10 a +150 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
| Tipo de conexión | entre bridas |
| Tipo de control | Manual (manija, caja de cambios) |
| Clase de sellado | A |
| Vida útil | 10 años |
| Garantizar | 12 meses |
B
B
Interruptores de límite DNOVA LS-103 250V 6A
B
B
Características técnicas de los finales de carrera DNOVA LS-103 250V 6A:
| Característica | Significado |
| Modelo de interruptor de límite | LS-103 |
| Tensión nominal | 250 V |
| Corriente máxima de conmutación | 6A |
| Frecuencia | 50 Hz |
| Configuración de contactos | Acción instantánea N/Z + N/O |
| Temperatura ambiente | de -5° a +65° |
| Grado de protección | IP64 |
| Material del cuerpo | plástico |
| Movimiento de la cabeza | lineal (émbolo) |
| Humedad admisible | 95% |
| Resistencia de contacto | 25 Mohm (valor inicial) |
| Resistencia de aislamiento nominal | 100 Mohm (500 VCC) |
| Entrada de cables | máx. 12 mm |
B
B
Esquema de dimensiones de válvulas de mariposa DNOVA WBV3434Pf-2W-Fb DN50-125 PN16 acero al carbono WCB, PTFE
B
Dimensiones generales y de instalación de válvulas de mariposa DNOVA WBV3434Pf-2W-Fb DN50-125 PN16 acero al carbono WCB, PTFE:
| Diámetro | Largo, mm | D1, mm | D2, mm | Z-Г˜d, mm | Alto 1, mm |
| DN50 | 43 | 125 | 100 | 2-Г˜18 | 80 |
| DN65 | 46 | 145 | 120 | 2-Г˜18 | 90 |
| DN80 | 46 | 160 | 135 | 4-Г˜18 | 100 |
| DN100 | 52 | 180 | 155 | 4-Г˜18 | 110 |
| DN125 | 56 | 210 | 185 | 4-Г˜18 | 120 |
| DN150 | 56 | 240 | 210 | 4-Г˜18 | 150 |
| DN200 | 60 | 295 | 265 | 4-Г˜18 | 170 |
| DN250 | 68 | 355 | 320 | 4-Г˜18 | 190 |
| DN300 | 78 | 410 | 375 | 4-Г˜18 | 230 |
B
B
Esquema de dimensiones de los interruptores de final de carrera DNOVA LS-103 250V 6A
B
Dimensiones generales y de instalación de los finales de carrera DNOVA LS-103 250V 6A:
| Modelo | A, mm | B, mm | C, mm | Re, mm | E, mm |
| LS-103 | 30 | 30 | 53 | 30.5 | 24 |
B
B
Boceto de materiales de válvulas de mariposa DNOVA WBV3434Pf-2W-Fb DN50-125 PN16 acero al carbono WCB, PTFE
B
Materiales de las piezas de las válvulas de mariposa DNOVA WBV3434Pf-2W-Fb DN50-125 PN16 acero al carbono WCB, PTFE:
| No. | Nombre de la pieza | Material |
| 1 | Marco |
DN50-200 – acero WCB+PTFE DN250-300 – acero WCB+PFA |
| 2 | Disco |
DN50-200 – acero WCB+PTFE DN250-300 – acero WCB+PFA |
| 3 | Existencias |
DN50-250 – acero 2Cr13 DN300 – acero 45 |
| 4 | Sello de silla de montar | PTFE |
- Body material
- Acero carbono
- Maximum allowable temperature
- 180 °C
- Connection type
- brida compacta
- Control type
- Manejar
- Operating environment
- Agua, Ácidos, Álcalis y Entorno químico
- Applications
- Suministro de agua, Calefacción, Industria química, Industria del petróleo y el gas, Industria alimentaria y Industria de pulpa y papel
- Nominal pressure
- 16 barras
- Type of seal
- PTFE
- Disc material
- Acero carbono
- Limit switches
- Sí
- Country of origin
- Porcelana
