Descripción
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario. La particularidad de las válvulas de compuerta de esta serie es el recubrimiento completo de la parte de flujo y el disco con PTFE, lo que evita el contacto del fluido de trabajo con los materiales de las piezas principales.
Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de válvulas de cierre de tuberías con válvula de cierre de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios comunales, etc.
B
B
B

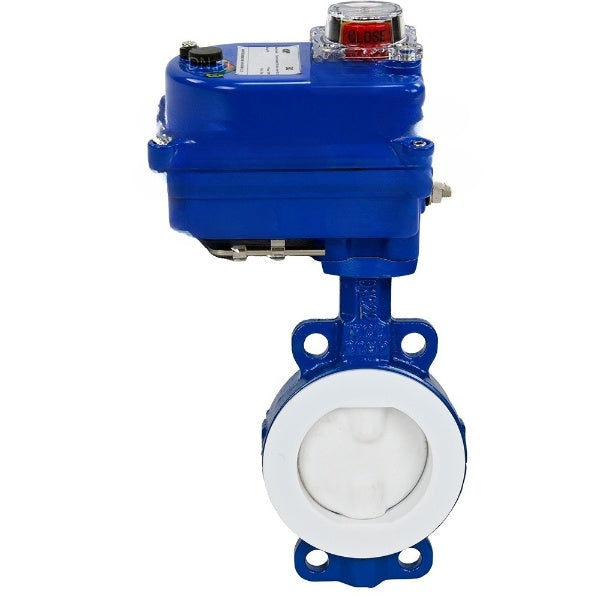

Características técnicas de la válvula de mariposa de agua DNOVA WBV3434Pf-2W-Fb-H, material del cuerpo: acero al carbono, material del disco: acero al carbono, junta: PTFE, actuador eléctrico QT-N-003EM-O1 azul:
|
Parámetro |
Valor |
|
Tipo de puerta |
Disco giratorio |
|
Diámetro |
50 mm |
|
Presión nominal |
16 barras |
|
Temperatura del medio de trabajo |
De -10 a + 150 °C |
|
Solicitud |
Abastecimiento de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
|
Tipo de conexión |
Entrebridas |
|
Tipo de control |
Actuador eléctrico |
|
Clase de estanqueidad |
A |
|
Vida útil |
10 años |
|
Garantía |
12 meses |
Características técnicas de los actuadores de cuarto de vuelta DNOVA QT-N-003EM-O1 azul:
|
Parámetro |
Valor |
|
Tipo de actuador eléctrico |
cuarto de vuelta |
|
Temperatura ambiente |
De -30 a +60 °C |
|
Solicitud |
Abastecimiento de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
|
Tipo de conexión |
ISO 5211 |
B
B
Dimensiones y tamaños de instalación de la válvula de mariposa de agua DNOVA WBV3434Pf-2W-Fb-H, material del cuerpo: acero al carbono, material del disco: acero al carbono, sello: PTFE, actuador eléctrico QT-N-003EM-O1 azul:
| Diámetro | Largo, mm | D1, mm | D2, mm | Z-Г˜d, mm | Alto 1, mm |
| DN50 | 43 | 125 | 100 | 2-Г˜18 | 80 |
| DN65 | 46 | 145 | 120 | 2-Г˜18 | 90 |
| DN80 | 46 | 160 | 135 | 4-Г˜18 | 100 |
| DN100 | 52 | 180 | 155 | 4-Г˜18 | 110 |
| DN125 | 56 | 210 | 185 | 4-Г˜18 | 120 |
| DN150 | 56 | 240 | 210 | 4-Г˜18 | 150 |
| DN200 | 60 | 295 | 265 | 4-Г˜18 | 170 |
| DN250 | 68 | 355 | 320 | 4-Г˜18 | 190 |
| DN300 | 78 | 410 | 375 | 4-Г˜18 | 230 |
B
Dimensiones generales y de instalación de los actuadores de cuarto de vuelta DNOVA QT-N-003EM-O1 azul:
| Modelo | Largo, mm | A, mm | B, mm | C, mm | Re, mm | E, mm | F, mm | Mmm | MxM, mm |
| QT-N-003EM-O1-x azul | 121 | 79.93 | 20.16 | 25 | 35 | 25 | 35 | 110.2 | 11x11 |
B
B
Materiales de la válvula de mariposa de agua DNOVA WBV3434Pf-2W-Fb-H, material del cuerpo: acero al carbono, material del disco: acero al carbono, sello: PTFE, actuador eléctrico QT-N-003EM-O1 azul:
|
- |
Nombre de la pieza |
Material |
|
1 |
Cuerpo |
DN50-200 – Acero WCB + PTFE |
|
2 |
Desct |
DN50-200 – Acero WCB + PTFE |
|
3 |
Provenir |
DN50-250 – Acero 2Cr13 |
|
4 |
Junta del asiento |
PTFE |
B
