How it works
Manual quarter-turn gearbox
The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Ácidos
- Álcalis
- Entorno químico
- Suministro de agua
- Calefacción
- Industria química
- Industria del petróleo y el gas

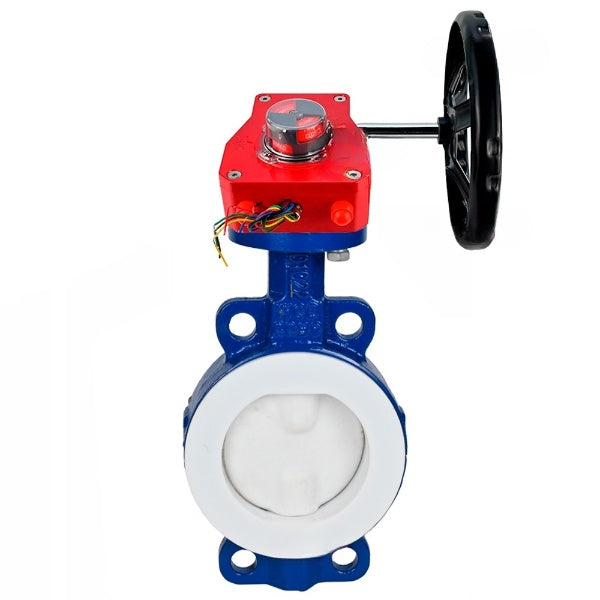

La válvula de mariposa está diseñada para ser utilizada como válvula de cierre o control para controlar flujos en sistemas de suministro de calor, suministro de agua, en procesos tecnológicos en las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario. Una característica especial de las válvulas de esta serie es el recubrimiento completo de PTFE de la parte de flujo y el disco, lo que elimina el contacto del fluido de trabajo con los materiales de las piezas principales.
El reductor DNOVA HGBF permite ajustar manualmente la posición requerida del elemento de cierre en un cuarto de vuelta, actuando como una alternativa a los accionamientos de cuarto de vuelta neumáticos, eléctricos o hidráulicos.
B
B
Características técnicas de las válvulas de mariposa DNOVA WBV3434Pf-2W-Fb DN50-250 PN16 acero al carbono WCB, PTFE:
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 50-250 milímetros |
| Presión nominal | 16 barras |
| Temperatura del entorno de trabajo | de -10 a +150 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
| Tipo de conexión | entre bridas |
| Tipo de control | Manual (manija, caja de cambios) |
| Clase de sellado | A |
| Vida útil | 10 años |
| Garantizar | 12 meses |
B
B
Características técnicas de los reductores DNOVA HGBF RQN:
| Característica | Significado |
| Temperatura del entorno de trabajo | de -30 a +120 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
| Tipo de conexión | ISO 5211 |
B
B
Esquema de dimensiones de válvulas de mariposa DNOVA WBV3434Pf-2W-Fb DN50-250 PN16 acero al carbono WCB, PTFE
B
Dimensiones generales y de instalación de válvulas de mariposa DNOVA WBV3434Pf-2W-Fb DN50-250 PN16 acero al carbono WCB, PTFE:
| Diámetro | Largo, mm | D1, mm | D2, mm | Z-Г˜d, mm | Alto 1, mm |
| DN50 | 43 | 125 | 100 | 2-Г˜18 | 80 |
| DN65 | 46 | 145 | 120 | 2-Г˜18 | 90 |
| DN80 | 46 | 160 | 135 | 4-Г˜18 | 100 |
| DN100 | 52 | 180 | 155 | 4-Г˜18 | 110 |
| DN125 | 56 | 210 | 185 | 4-Г˜18 | 120 |
| DN150 | 56 | 240 | 210 | 4-Г˜18 | 150 |
| DN200 | 60 | 295 | 265 | 4-Г˜18 | 170 |
| DN250 | 68 | 355 | 320 | 4-Г˜18 | 190 |
| DN300 | 78 | 410 | 375 | 4-Г˜18 | 230 |
B
B
Esquema de dimensiones de cajas de cambios DNOVA HGBF RQN
B
Dimensiones generales y de instalación de los reductores DNOVA HGBF RQN:
| Modelo | A, mm | B, mm | C, mm | Re, mm | E, mm | F, mm | Mmm | d1, mm | D2, mm | D3, mm |
| HGB-1 | 165 | 127 | 84 | 66 | 12 | 47 | 73 | 35 | 81 | 50/70 |
| HGB-2 | 185 | 142 | 102 | 79 | 12 | 52 | 78 | 42 | 92 | 70(89) |
| HGB-3 | 250 | 190 | 140 | 112 | 16 | 68 | 108 | 55 | 125 | 70/102/125 |
| HGB-4 | 300 | 220 | 164 | 120 | 20 | 71 | 111 | 70 | 140 | 102/140(125) |
B
B
Boceto de materiales de válvulas de mariposa DNOVA WBV3434Pf-2W-Fb DN50-250 PN16 acero al carbono WCB, PTFE
B
Materiales de las piezas de las válvulas de mariposa DNOVA WBV3434Pf-2W-Fb DN50-250 PN16 acero al carbono WCB, PTFE:
| No. | Nombre de la pieza | Material |
| 1 | Marco |
DN50-200 – acero WCB+PTFE DN250-300 – acero WCB+PFA |
| 2 | Disco |
DN50-200 – acero WCB+PTFE DN250-300 – acero WCB+PFA |
| 3 | Existencias |
DN50-250 – acero 2Cr13 DN300 – acero 45 |
| 4 | Sello de silla de montar | PTFE |
B
B
Boceto de cajas de cambios DNOVA HGBF RQN
B
Diseño de cajas de engranajes DNOVA HGBF RQN:
| No. | Nombre | Material |
| 1 | Cubierta transparente del indicador | Resina de PC Plycarton |
| 2 | Tornillo | acero 304 |
| 3 | Tornillo | acero 304 |
| 4 | Tapa | ADC 12 de aluminio |
| 5 | Reductor de engranajes helicoidales | hierro fundido QT450 |
| 6 | Tornillo de ajuste | acero 304 |
| 7 | Estante | acero 45 |
| 8 | Caso | caucho de butadieno-acrilonitrilo |
| 9 | Manga | PZ2175 a base de cetonas |
| 10 | Cojinete | acero aleado |
| 11 | Marco | ADC 12 de aluminio |
| 12 | Cojinete | acero aleado |
| 13 | Sello | goma |
| 14 | Arandela | acero 304 |
| 15 | Tornillo | acero 304 |
| 16 | Eje | acero 45 |
| 17 | Interruptor de límite | - |
| 18 | Anillo de sellado | caucho de butadieno-acrilonitrilo |
- Body material
- Acero carbono
- Maximum allowable temperature
- 180 °C
- Connection type
- brida compacta
- Control type
- Caja de cambios
- Operating environment
- Agua, Ácidos, Álcalis y Entorno químico
- Applications
- Suministro de agua, Calefacción, Industria química, Industria del petróleo y el gas, Industria alimentaria y Industria de pulpa y papel
- Nominal pressure
- 16 barras
- Type of seal
- PTFE
- Disc material
- Acero carbono
- Limit switches
- No
- Country of origin
- Porcelana
