Descripción
La válvula de mariposa WBV1632E-2W-Fb está diseñada para su uso como válvula de cierre o control de caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Principio de funcionamiento: La válvula se abre y se cierra girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario.
Los actuadores neumáticos PA-DA están diseñados para automatizar el control de válvulas de cierre industriales (válvulas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para su uso tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un revestimiento anticorrosivo.
Los distribuidores neumáticos 4V320-08 220V 220V se utilizan para el control en sistemas neumáticos con superficie de contacto NAMUR, para la instalación de distribuidores a través de orificios pasantes en el cuerpo.
El duplicador manual con sinfín y reductor HDM permite ajustar manualmente la posición del elemento de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular garantiza la máxima eficiencia y eficacia.
B
B

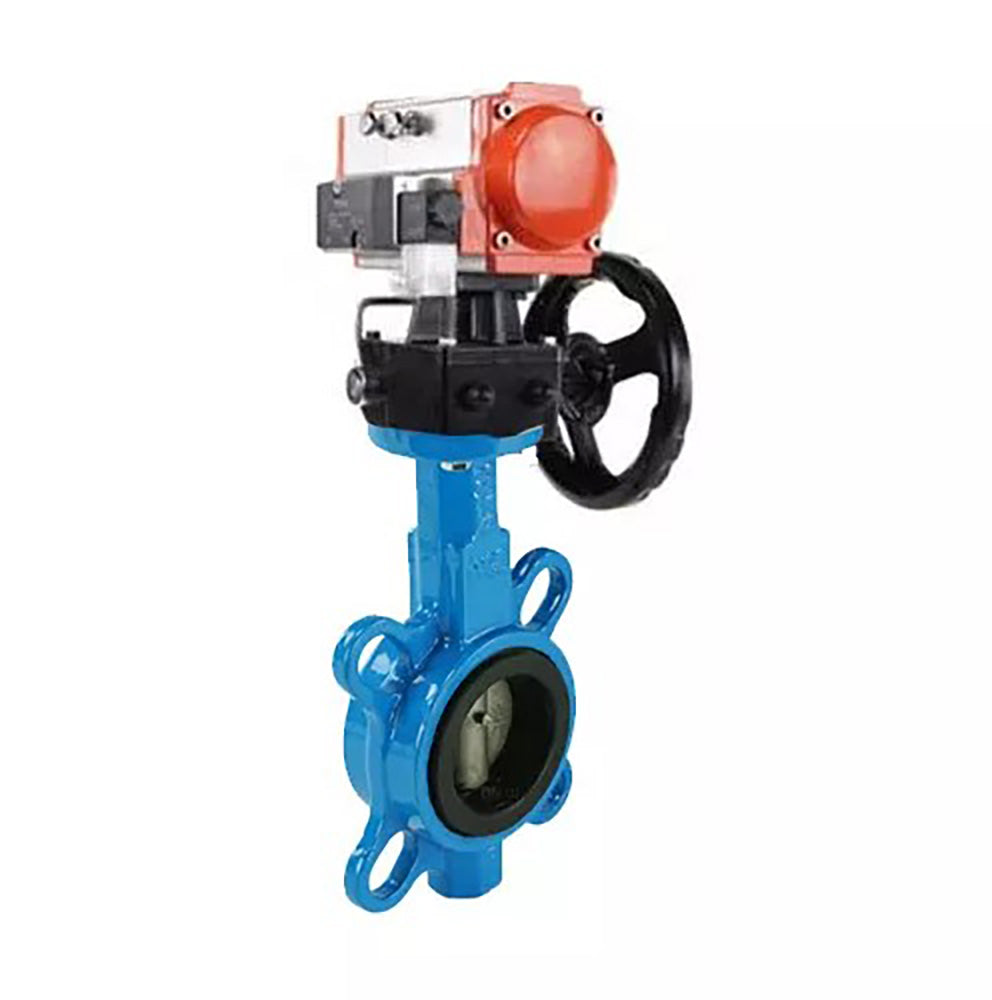

Características técnicas de las válvulas de mariposa DNOVA WBV1632E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 316L, junta - EPDM, actuador neumático PA-DA doble acción, volante 4V320-10 220V HDM,
| Parámetro | Significado |
| Diámetro nominal DN, mm | 40 - 300 |
| Presión nominal PN, bar | 16 |
| Temperatura del entorno de trabajo t, °C | de -20 a +110 |
| Entorno de trabajo |
agua, vapor, ambientes agresivos y líquidos con contenido abrasivo (cemento, arena, alúmina, etc.) |
| Dirección del flujo | bilateral |
| Tipo de control |
DN40-200 - manija DN250-300 - reductor |
| Conexión a la tubería | entre bridas |
| Material del cuerpo | hierro fundido QT450 |
| Material del sello | EPDM con revestimiento resistente al desgaste |
| Vida útil, años | 10 |
B
B
Esquema de partes de válvulas de disco rotativo DNOVA WBV1132N-2W-Fb DN40-300 PN16
B
Detalles generales y materiales de las válvulas de mariposa DNOVA WBV1132N-2W-Fb DN40-300 PN16
| No. | Nombre de la pieza | Material |
| 1 | Marco | hierro fundido QT450 |
| 2 | Disco | Acero inoxidable 316L |
| 3 | Sello de silla de montar |
EPDM + material resistente al desgaste (silicona+grafito) |
| 4 | Existencias | acero 2Cr13 |
B
B
Esquema de dimensiones de válvulas de mariposa DNOVA WBV1132N-2W-Fb DN40-300 PN16
B
Peso general y dimensiones de las válvulas de mariposa DNOVA WBV1132N-2W-Fb DN40-300 PN16
| DN | Yo | H | H1 | D2 | D1 | Dakota del Norte |
| DN40 | 43 | 147 | 70 | 92 | 125 | 4- Г˜23 |
| DN50 | 43 | 147 | 70 | 92 | 125 | 4- Г˜23 |
| DN65 | 46 | 155 | 76 | 110 | 145 | 4- Г˜23 |
| DN80 | 46 | 164 | 92 | 121 | 160 | 8- Г˜20 |
| DN100 | 52 | 175 | 106 | 153 | 180 | 4- Г˜23 |
| DN125 | 56 | 194 | 119 | 176 | 210 | 4- Г˜23 |
| DN150 | 56 | 206 | 132 | 207 | 240 | 4- Г˜25 |
| DN200 | 60 | 237 | 162 | 259 | 295 | 4- Г˜25 |
| DN250 | 68 | 282 | 200 | 316 | 355 | 4-Г˜28 |
| DN300 | 78 | 311 | 225 | 370 | 410 | 4-Г˜28 |
B
B
Boceto de piezas del actuador neumático DNOVA PA-SA
B
B
Partes y materiales generales de actuadores neumáticos DNOVA PA-SA
| No. | Detalle | Cantidad | Material |
| 1 | Marco | 1 | aluminio extruido |
| 2 | Tapones laterales | 2 | aluminio fundido |
| 3 | Engranaje | 1 | acero inoxidable |
| 4 | Pistón | 2 | acero/aluminio |
| 5 | Tapones | 8 | acero inoxidable |
| 6 | Anillo de pistón | 2 | NBR |
| 7 | Ballestas | 0-12 | acero para resortes |
| 8 | Cojinete de pistón | 2 | plástico de ingeniería |
| 9 | Anillo de pistón | 2 | NBR |
| 10 | Enchufar | 2 | NBR |
| 11 | Anillo de empuje | 2 | plástico de ingeniería |
| 12 | Anillo | 1 | plástico de ingeniería |
| 13 | Arandela | 1 | acero inoxidable |
| 14 | Abrazadera de resorte | 2 | acero inoxidable |
| 15 | Indicador | 1 | plástico |
| 16 | Carcasa del indicador | 1 | plástico |
| 17 | Cojinete | 1 | plástico de ingeniería |
| 18 | Leva | 1 | acero |
| 19 | Cojinete | 1 | NBR |
| 20 | Cojinete | 1 | plástico de ingeniería |
| 21 | Cojinete | 1 | plástico de ingeniería |
| 22 | Anillo de sellado | 2 | NBR |
| 23 | Anillo de sellado | 2 | NBR |
| 24 | Cojinete | 2 | acero inoxidable |
| 25 | Tuerca de ajuste | 2 | acero inoxidable |
| 26 | Tornillo de ajuste | 2 | acero inoxidable |
| 27 | Manga | 2 | aluminio |
B
B
Esquema de dimensiones de actuadores neumáticos DNOVA PA-SA
B
Parámetros generales de peso y dimensiones de los actuadores neumáticos DNOVA PA-SA
| Modelo | A, mm | B, mm | C, mm | G, mm | d1 | d2 | Yo | A | Mmm | N, mm | Peso, kg |
| DNOVA PA-DA-052 | 153 | 71 | 98 | 15 | F03 | F05 | 4-M5x8 | 4-M6x10 | 80 | 30 | 1,2 |
| DNOVA PA-DA-065 | 174 | 82 | 115 | 15 | F05 | F07 | 4-M6x10 | 4-M8x12 | 80 | 30 | 1.9 |
| DNOVA PA-DA-083 | 216 | 101 | 135 | 15 | F05 | F07 | 4-M6x10 | 4-M8x12 | 80 | 30 | 3.2 |
| DNOVA PA-DA-105 | 279 | 119 | 160 | 25 | F07 | F10 | 4-M8x12 | 4-M10x16 | 80 | 30 | 6.1 |
| DNOVA PA-DA-130 | 308 | 137.5 | 193 | 25 | F07 | F10 | 4-M8x12 | 4-M10x16 | 80 | 30 | 9.5 |
| DNOVA PA-DA-140 | 405 | 153 | 210 | 30 | F10 | F12 | 4-M10x16 | 4-M12x20 | 130 | 30 | 13.7 |
| DNOVA PA-DA-160 | 465 | 175 | 237 | 30 | F10 | F12 | 4-M10x16 | 4-M12x20 | 130 | 30 | 20.5 |
| DNOVA PA-DA-210 | 542 | 226 | 295 | 40 | / | F14 | / | 4-M12x20 | 130 | 30 | 41.8 |
| DNOVA PA-DA-270 | 722 | 292 | 371 | 52 | / | F16 | / | 4-M20x24 | 130 | 30 | 86.3 |
| DNOVA PA-DA-300 | 825 | 335 | 392 | 52 | / | F16 | / | 4-M20x24 | 130 | 30 | 103 |
| DNOVA PA-DA-350 | 866 | 385 | 448 | 52 | / | F16 | / | 4-M20x24 | 130 | 30 | 144 |
B
B
Características técnicas del distribuidor neumático 4V320-08 220V 220V
| Nombre | Significado |
| Tipo de distribuidor neumático | válvula de carrete |
| Material del cuerpo | aleación de aluminio y tecnopolímero |
| Control | electromagnético bidireccional |
| Esquema de trabajo |
5/2 5 líneas de trabajo; 2 posiciones |
| Área de sección transversal efectiva, mm2 |
modelo 4V320-8 – 25 (Cv = 1,4) modelo 4V320-10 – 30 (Cv = 1,68) |
| Hilo de puertos de trabajo |
modelo 4V320-8 – G 1/4" modelo 4V320-10 – G 3/8" |
| Rosca del puerto de escape |
modelo 4V320-8 – G 1/4" modelo 4V320-10 – G 1/4" |
| Presión de trabajo, bar | 1,5 g·8 |
| Presión máxima, bar | 12 |
| Entorno de trabajo |
aire purificado (finura de filtración 40 micras) |
| Tensión de alimentación, V | 220 |
| Potencia máxima, VA | 4.5 |
|
Variaciones de tensión admisibles tensión de alimentación |
±10% |
| Grado de protección/clase de aislamiento | IP65/F |
| Temperatura de funcionamiento, В°C | de -5 a +50 |
| Frecuencia máxima de respuesta | 5 ciclos por segundo |
| Tiempo mínimo de conmutación, s | 0.05 |
| Caudal, l/min |
modelo 4V320-8 – 1.350 modelo 4V320-10 – 2250 |
| Recurso promedio, ciclos | 20.000.000 |
| Peso, kg | 1,2 |
B
B
Esquema de dimensiones de copias de seguridad manuales DNOVA-HDM
B
Peso general y dimensiones de las válvulas de respaldo manuales DNOVA-HDM
| Modelo | D2, mm | A, mm | T, mm | Y, mm | Mmm | Tamaño pequeño | Diámetro del volante, mm | Peso, kg |
| HDM-1 | 70 | 90 | 44 | 145 | 120 | 53 | 180 | 3 |
| HDM-2 | 102 | 125 | 62.5 | 178 | 133 | 56.5 | 200 | 4.5 |
| HDM-3 | 125 | 140 | 70 | 212 | 180 | 68.7 | 280 | 6.9 |
| HDM-4 | 125 | 188.5 | 94 | 280 | 195 | 84 | 320 | 13.7 |
