The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Vapor
- Medios agresivos
- Medios abrasivos
- Suministro de agua
- Calefacción
- Industria química
- Industria del petróleo y el gas
La válvula de disco rotatorio está diseñada para usarse como válvula de cierre o control para controlar el flujo en sistemas de suministro de calor, suministro de agua, en procesos tecnológicos en las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario.
Los interruptores de límite están diseñados para monitorear la posición del disco de las válvulas de disco rotativo con manija en sistemas de control y automatización. Su principio de funcionamiento se basa en la acción mecánica sobre el actuador, que provoca el cierre o la apertura del circuito eléctrico.
B
B

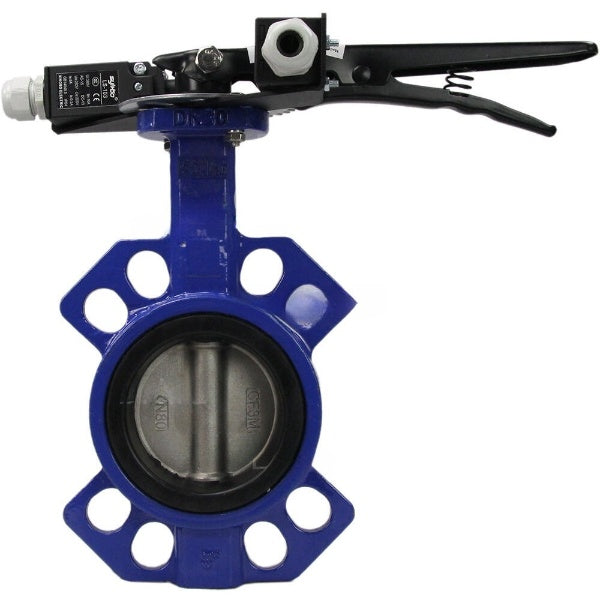

Características técnicas de las válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN40-300 PN16 cuerpo - fundición gris QT450, disco - acero inoxidable 316L, EPDM:
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 40-200 milímetros |
| Presión nominal | 16 barras |
| Temperatura del entorno de trabajo | de -20 a +110 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria |
| Tipo de conexión | entre bridas |
| Tipo de control | Manual (manija, caja de cambios) |
| Clase de sellado | A |
| Vida útil | 10 años |
| Garantizar | 12 meses |
B
B
Interruptores de límite DNOVA LS-103 250V 6A
B
Características técnicas de los finales de carrera DNOVA LS-103 250V 6A:
| Característica | Significado |
| Modelo de interruptor de límite | LS-103 |
| Tensión nominal | 250 V |
| Corriente máxima de conmutación | 6A |
| Frecuencia | 50 Hz |
| Configuración de contactos | Acción instantánea N/Z + N/O |
| Temperatura ambiente | de -5° a +65° |
| Grado de protección | IP64 |
| Material del cuerpo | plástico |
| Movimiento de la cabeza | lineal (émbolo) |
| Humedad admisible | 95% |
| Resistencia de contacto | 25 Mohm (valor inicial) |
| Resistencia de aislamiento nominal | 100 Mohm (500 VCC) |
| Entrada de cables | máx. 12 mm |
B
B
Esquema de dimensiones de válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN40-300 PN16 cuerpo - fundición QT450, disco - acero inoxidable 316L, EPDM
B
Dimensiones generales y de instalación de válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN40-300 PN16 cuerpo - fundición QT450, disco - acero inoxidable 316L, EPDM:
| Diámetro | Largo, mm | Mmm | Alto 1, mm | D2, mm | D1, mm | nd, mm |
| DN40 | 43 | 147 | 70 | 92 | 125 | 4-23 |
| DN50 | 43 | 147 | 70 | 92 | 125 | 4-23 |
| DN65 | 46 | 155 | 76 | 110 | 145 | 4-23 |
| DN80 | 46 | 164 | 92 | 121 | 160 | 8-20 |
| DN100 | 52 | 175 | 106 | 153 | 180 | 4-23 |
| DN125 | 56 | 194 | 119 | 176 | 210 | 4-23 |
| DN150 | 56 | 206 | 132 | 207 | 240 | 4-25 |
| DN200 | 60 | 237 | 162 | 259 | 295 | 4-25 |
| DN250 | 68 | 282 | 200 | 316 | 355 | 4-28 |
| DN300 | 78 | 311 | 225 | 370 | 410 | 4-28 |
B
B
Esquema de dimensiones de los interruptores de final de carrera DNOVA LS-103 250V 6A
B
Dimensiones generales y de instalación de los finales de carrera DNOVA LS-103 250V 6A:
| Modelo | A, mm | B, mm | C, mm | Re, mm | E, mm |
| LS-103 | 30 | 30 | 53 | 30.5 | 24 |
B
B
Esquema de materiales de válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN40-300 PN16 cuerpo - fundición QT450, disco - acero inoxidable 316L, EPDM
B
Materiales de las piezas de las válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN40-300 PN16 cuerpo - fundición gris QT450, disco - acero inoxidable 316L, EPDM:
| No. | Nombre de la pieza | Material |
| 1 | Marco | hierro fundido QT450 |
| 2 | Disco | Acero inoxidable 316L |
| 3 | Sello de silla de montar | EPDM + material resistente al desgaste (silicona + grafito) |
| 4 | Existencias | acero 2Cr13 |
- Body material
- hierro fundido QT450
- Maximum allowable temperature
- 110 °C
- Connection type
- brida compacta
- Control type
- Manejar
- Operating environment
- Agua, Vapor, Medios agresivos y Medios abrasivos
- Applications
- Suministro de agua, Calefacción, Industria química, Industria del petróleo y el gas y Industria alimentaria
- Nominal pressure
- 16 barras
- Type of seal
- EPDM
- Disc material
- acero inoxidable AISI 316L
- Limit switches
- Sí
- Country of origin
- Porcelana
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
