Descripción
La válvula de mariposa está diseñada para ser utilizada como válvula de cierre o regulación para el control de flujo en sistemas de suministro de calor, suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario.
Los actuadores rotativos neumáticos DNOVA de doble efecto PA-DA-XXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
El posicionador rotatorio electroneumático se utiliza para controlar actuadores rotatorios neumáticos mediante un controlador eléctrico o un sistema de control con una señal de salida CC analógica en el rango de 4 a 20 mA.
Principio de funcionamiento: El posicionador funciona mediante el equilibrio de fuerzas. Utiliza un dispositivo de aleta de boquilla y un servomecanismo de retroalimentación (un sistema de resortes y palancas) para equilibrar la fuerza de control y la fuerza de retroalimentación cuando el actuador neumático (válvula) alcanza la posición correspondiente a la señal de control.
El mando manual con sinfín y reductor HDM permite ajustar manualmente la posición del elemento de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficaz y eficiente para todas las tareas de mando manual.
B
B

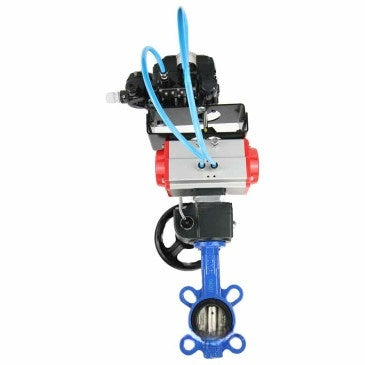

Características técnicas de las válvulas de mariposa DNOVA WBV1632E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 316L, junta - EPDM, actuador neumático PA-DA de doble acción, posicionador YT-1000RSN con retroalimentación, volante MON
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 40-300 milímetros |
| Presión nominal | 16 barras |
| Temperatura del entorno de trabajo | de -20 a +110 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria |
| Tipo de conexión | entre bridas |
| Tipo de control | accionamiento neumático |
| Clase de sellado | A |
| Vida útil | 10 años |
| Garantizar | 12 meses |
B
B
Características técnicas de los actuadores neumáticos rotativos de doble efecto DNOVA PA-DA-XXX:
B
Características técnicas de los actuadores neumáticos rotativos de doble efecto DNOVA PA-DA-XXX:
| Característica | Significado |
| Tipo de accionamiento neumático | doble efecto |
| Par motor | 24-526 Nm |
| Presión nominal | 12 barras |
| Presión de trabajo | 2...8 bares |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Entorno de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Rango de ajuste | В±5В° para rotación a 0В° y 90В° |
| Suministro de aire | G1/4" |
| Tipo de conexión | ISO5211 |
B
mi
Posicionadores rotativos electroneumáticos DNOVA YT-1000RSN sin retroalimentación
B
Características técnicas de los posicionadores rotativos electroneumáticos DNOVA YT-1000RSN sin retroalimentación:
| Característica | Significado |
| Modelo de posicionador electroneumático | YT-1000RSN |
| Señal de control de entrada | 4-20 mA |
| Resistencia interna | 250 ± 15 ohmios |
| Presión de entrada | 1,4-7 bares |
| Ángulo de recorrido de la palanca | 0-90° |
| Rosca de conexión de aire comprimido | 1/4" |
| Rosca de conexión del manómetro | 1/8" |
| Entrada de cables | G1/2" |
| Tipo de protección | IP66 |
| Temperatura de funcionamiento | de -20 °C a +70 °C |
| Humedad ambiente admisible | 10-90RH |
| Linealidad | ±1% |
| Histéresis | ±1% |
| Sensibilidad | ±0,2% |
| Repetibilidad | ±0,5% |
| Consumo de aire comprimido | 3 l/min (a una presión de 1,4 bar) |
| Flujo de aire en la salida | 80 l/min (a una presión de 1,4 bar) |
| Material del cuerpo | fundición de aluminio |
B
B
Reductores (copias de seguridad manuales) DNOVA MON
B
Características técnicas de las cajas de cambios (reductores manuales) DNOVA MON:
| Característica | Significado |
| Horario de trabajo | intermitente, reversible |
| Entorno de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Temperatura de funcionamiento | de -20 °C a +80 °C |
| Desempeño climático | U, UHL, T, OM |
| Mover | límite mecánico 0-90° |
| Grado de protección | IP67 |
| Tipo de conexión | ISO 5211 |
| Solicitud | suministro de agua, calefacción, extinción de incendios, puntos de calefacción |
| Esfuerzo de torsión | 250-1200 Nm |
B
Esquema de dimensiones de válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN40-300 PN16 cuerpo - fundición QT450, disco - acero inoxidable 316L, EPDM
B
Dimensiones generales y de instalación de válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN40-300 PN16 cuerpo - fundición QT450, disco - acero inoxidable 316L, EPDM:
| Diámetro | Largo, mm | Mmm | Alto 1, mm | D2, mm | D1, mm | nd, mm |
| DN40 | 43 | 147 | 70 | 92 | 125 | 4-23 |
| DN50 | 43 | 147 | 70 | 92 | 125 | 4-23 |
| DN65 | 46 | 155 | 76 | 110 | 145 | 4-23 |
| DN80 | 46 | 164 | 92 | 121 | 160 | 8-20 |
| DN100 | 52 | 175 | 106 | 153 | 180 | 4-23 |
| DN125 | 56 | 194 | 119 | 176 | 210 | 4-23 |
| DN150 | 56 | 206 | 132 | 207 | 240 | 4-25 |
| DN200 | 60 | 237 | 162 | 259 | 295 | 4-25 |
| DN250 | 68 | 282 | 200 | 316 | 355 | 4-28 |
| DN300 | 78 | 311 | 225 | 370 | 410 | 4-28 |
B
B
Esquema de dimensiones de actuadores neumáticos rotativos DNOVA de doble efecto PA-DA-XXX
B
Dimensiones generales y de instalación de los actuadores rotativos neumáticos de doble efecto DNOVA PA-DA-XXX:
| Modelo | A, mm | B, mm | C, mm | Re, mm | E, mm | F, mm | G, mm | Mmm | N, mm | Oh, mm | P, mm |
| PA-DA(SA)-052 | 108 | 153 | 30 | 41 | 72 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-065 | 125 | 174 | 36 | 46 | 89 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-083 | 152 | 216 | 46 | 55 | 109 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-105 | 189 | 279 | 55 | 64 | 134 | 26 | 25 | 80 | 30 | 41 | 20 |
| PA-DA(SA)-130 | 210 | 308 | 67.5 | 70 | 157 | 36 | 25 | 80 | 30 | 62 | 30 |
| PA-DA(SA)-140 | 268 | 405 | 76 | 77 | 174 | 36 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-160 | 310 | 465 | 87.5 | 87.5 | 199 | 38 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-210 | 390 | 542 | 113 | 113 | 257 | 38 | 40 | 130 | 30 | 79 | 30 |
| PA-DA(SA)-270 | 510 | 722 | 146 | 146 | 333 | 38 | 52 | 130 | 30 | 79 | 30 |
B
B
Esquema de dimensiones de posicionadores rotativos electroneumáticos DNOVA YT-1000RSN sin retroalimentación
B
B
Dimensiones generales y de instalación de los posicionadores rotativos electroneumáticos DNOVA YT-1000RSN sin retroalimentación:
| A, mm | 224.3 |
| B, mm | 165.5 |
| C, mm | 117.5 |
| Re, mm | 132.3 |
| E, mm | 6 |
| F, mm | 122 |
| G, mm | 45 |
| Mmm | 45 |
| Yo, mm | 23 |
| J, mm | 27 |
| K, mm | 32.5 |
| Largo, mm | 35.5 |
| Mmm | 91.8 |
| N, mm | 37.2 |
| Oh, mm | 43.5 |
| P, mm | 26.5 |
| Q, mm | 33 |
| R, mm | 80.25 |
| Tamaño pequeño | 62.5 |
| T, mm | 8 |
B
B
Esquema de las dimensiones de las cajas de cambios (copias de seguridad manuales) DNOVA MON
Dimensiones generales y de instalación de reductores (reductores manuales) DNOVA MON:
| Modelo | D1, mm | D2, mm | D3, mm | D4, mm | C, mm | Mmm | b1, mm | N, mm | b2, mm | A, mm | B, mm | F, mm | T, mm | Y, mm | Mmm | Tamaño pequeño | K, mm |
| HDM-1 | 50 | 70 | 50 | 70 | 88 | 16 | 14 | 22 | 14 | 90 | 55 | 115 | 44 | 145 | 120 | 53 | 10 |
| HDM-2 | 70 | 102 | 70 | 102 | 110 | 18 | 17 | 22 | 17 | 125 | 64 | 135 | 62.5 | 178 | 133 | 56.5 | 13 |
| HDM-3 | 102 | 125 | 102 | 125 | 129 | 22 | 22 | 28 | 22 | 140 | 71 | 166 | 70 | 212 | 180 | 68.7 | 12.5 |
| HDM-4 | 102 | 125 | 125 | 140 | 174 | 30 | 27 | 32 | 27 | 188.5 | 93 | 202 | 94 | 280 | 195 | 84 | 15 |
B
B
Esquema de materiales de válvulas de mariposa para medios abrasivos DNOVAu WBV1632E-2W-Fb DN40-300 PN16 cuerpo - fundición QT450, disco - acero inoxidable 316L, EPDM
Materiales de las piezas de las válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN40-300 PN16 cuerpo - fundición gris QT450, disco - acero inoxidable 316L, EPDM:
| No. | Nombre de la pieza | Material |
| 1 | Marco | hierro fundido QT450 |
| 2 | Disco | Acero inoxidable 316L |
| 3 | Sello de silla de montar | EPDM + material resistente al desgaste (silicona + grafito) |
| 4 | Existencias | acero 2Cr13 |
B
B
Esquema de actuadores neumáticos rotativos DNOVA con resortes de retorno PA-SA-XXX
B
Diseño de actuadores neumáticos rotativos DNOVA con resortes de retorno PA-SA-XXX:
| - | Nombre | Material |
| 1 | Recinto | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
B
Boceto de cajas de cambios (copias de seguridad manuales) DNOVA MON
B
Materiales de las piezas de la caja de cambios (copias de seguridad manuales) DNOVA MON:
| No. | Nombre | Material |
| 1 | Varilla para montar un actuador neumático | Acero 45 |
| 2 | Anillo de sellado | EPDM |
| 3 | Resorte de bloqueo | Acero para resortes |
| 4 | Tapa del extremo superior | aleación de aluminio |
| 5 | Tornillo | Acero 304 |
| 6 | Soporte de fijación (varilla principal) | Acero 304 |
| 7 | Marco | aleación de aluminio |
| 8 | Anillo de sellado | EPDM |
| 9 | Reductor | Hierro fundido VCh50 |
| 10 | Acoplamiento de transición | Hierro fundido VCh40 |
| 11 | Varilla de caja de cambios | Hierro fundido VCh40 |
