Descripción
La válvula de mariposa WBV1632E-2W-Fb está diseñada para su uso como válvula de cierre o regulación para el control de caudal en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores neumáticos PA-DA están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
Los actuadores neumáticos 4m310-08 220V se utilizan para el control en sistemas neumáticos con superficie de acoplamiento NAMUR, para instalar los actuadores a través de orificios pasantes en la carcasa.
El doblador manual de tornillo sin fin con reductor HDM permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. El diseño modular del volante garantiza un funcionamiento eficiente y eficaz.
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1632E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: acero inoxidable AISI 316L, junta: EPDM, actuador neumático PA-DA de doble acción, 4M310-08 220V, volante HDM:
| Parámetro | Valor |
| Diámetro nominal DN, mm | 40 - 300 |
| Presión nominal PN, bar | 16 |
| Temperatura del medio de trabajo t, °C | -20 a +110 |
| Medio de trabajo | agua, vapor, medios agresivos y líquidos con contenido abrasivo (cemento, arena, alúmina, etc.) |
| Dirección del flujo | de dos caras |
| Tipo de control | DN40-200 - manija DN250-300 - reductor |
| Conexión a tubería | entrebridas |
| Material del cuerpo | hierro fundido QT450 |
| Material de sellado | EPDM con revestimiento resistente al desgaste |
| Vida útil, años | 10 |

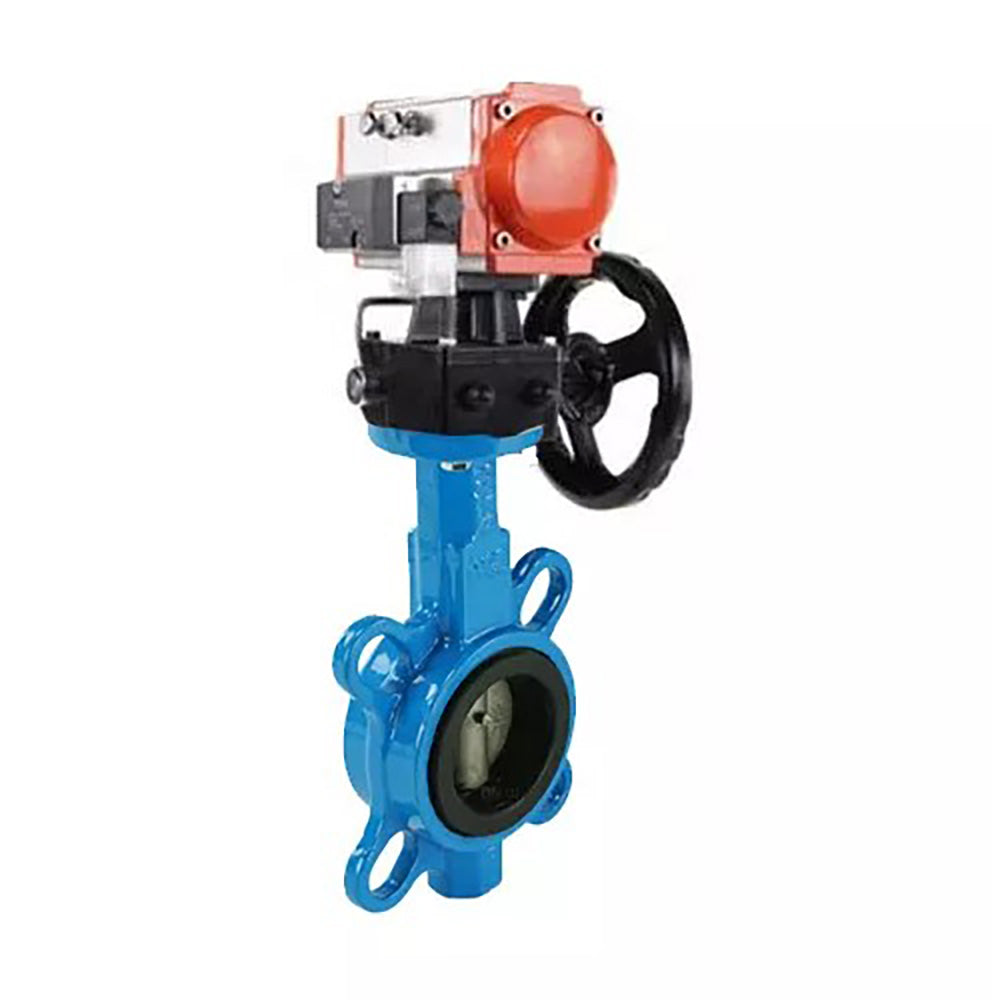

Válvulas de mariposa WBV1632E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: acero inoxidable AISI 316L, junta: EPDM, actuador neumático PA-DA de doble acción, 4M310-08 220 V, volante HDM
B
B
Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV1632E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 316L, junta - EPDM, actuador neumático PA-DA doble acción, 4M310-08 220V, volante HDM:
| DN | Yo | H | H1 | D2 | D1 | Dakota del Norte |
| 40 | 43 | 147 | 70 | 92 | 125 | 4- Г˜23 |
| 50 | 43 | 147 | 70 | 92 | 125 | 4- Г˜23 |
| 65 | 46 | 155 | 76 | 110 | 145 | 4- Г˜23 |
| 80 | 46 | 164 | 92 | 121 | 160 | 8- Г˜20 |
| 100 | 52 | 175 | 106 | 153 | 180 | 4- Г˜23 |
| 125 | 56 | 194 | 119 | 176 | 210 | 4- Г˜23 |
| 150 | 56 | 206 | 132 | 207 | 240 | 4- Г˜25 |
| 200 | 60 | 237 | 162 | 259 | 295 | 4- Г˜25 |
| 250 | 68 | 282 | 200 | 316 | 355 | 4-Г˜28 |
| 300 | 78 | 311 | 225 | 370 | 410 | 4-Г˜28 |
Boceto Válvulas de mariposa WBV1632E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: acero inoxidable AISI 316L, junta: EPDM, actuador neumático PA-DA de doble acción, 4M310-08 220 V, volante HDM
B
B
Materiales de las válvulas de mariposa DNOVA WBV1632E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 316L, junta - EPDM, actuador neumático PA-DA de doble acción, 4M310-08 220V, volante HDM:
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | hierro fundido QT450 |
| 2 | Disco | acero inoxidable 316L |
| 3 | Junta del asiento | EPDM + material resistente al desgaste (silicona + grafito) |
| 4 | Provenir | acero 2Cr13 |
Esquema de piezas y materiales Válvulas de mariposa WBV1632E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 316L, junta - EPDM, actuador neumático PA-DA doble acción, 4M310-08 220V, volante HDM
B
B
Datos técnicos de los actuadores neumáticos PA-DA:
| Diseño | Doble acción |
| Presión nominal PN, bar | 12 |
| Presión de trabajo, bar | 2...8 |
| Medio de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Temperatura de funcionamiento t, °C | - 20 a +80 - 40 a +80 (versión de baja temperatura) - 20 a +160 (en aire seco) |
| Rango de ajuste | В± 5 В° para rotación a 0 В° y 90 В° |
| Anulación manual | es |
| Indicador de posición | abierto/cerrado |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo). |
Actuador neumático PA-DA
B
B
Dimensiones y dimensiones de montaje de los actuadores rotativos de doble efecto PA-DA-XXX:
| Modelo | A, mm | B, mm | C, mm | Re, mm | E, mm | F, mm | G, mm | Mmm | N, mm | Oh, mm | P, mm |
| PA-DA(SA)-052 | 108 | 153 | 30 | 41 | 72 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-065 | 125 | 174 | 36 | 46 | 89 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-083 | 152 | 216 | 46 | 55 | 109 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-105 | 189 | 279 | 55 | 64 | 134 | 26 | 25 | 80 | 30 | 41 | 20 |
| PA-DA(SA)-130 | 210 | 308 | 67.5 | 70 | 157 | 36 | 25 | 80 | 30 | 62 | 30 |
| PA-DA(SA)-140 | 268 | 405 | 76 | 77 | 174 | 36 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-160 | 310 | 465 | 87.5 | 87.5 | 199 | 38 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-210 | 390 | 542 | 113 | 113 | 257 | 38 | 40 | 130 | 30 | 79 | 30 |
| PA-DA(SA)-270 | 510 | 722 | 146 | 146 | 333 | 38 | 52 | 130 | 30 | 79 | 30 |
Dimensiones de los actuadores rotativos de doble efecto PA-DA-XXX
B
B
Materiales de los componentes del actuador neumático PA-DA:
| - | Nombre | Material |
| 1 | Recinto | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
Esquema de piezas y materiales del actuador neumático PA-DA
B
B
Características técnicas de la válvula neumática 4m310-08 220V:
| Diseño | tipo de carrete |
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 1,5...8 |
| Medio de trabajo | aire comprimido filtrado |
| Temperatura ambiente t, °C | +5 a +50 |
| Frecuencia de respuesta | 5 ciclos/s |
| Duplicación manual | es |
| Grado de protección | IP 65 |
| Montaje | a través de agujeros en la carcasa |
| Material de la carcasa | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos. |
Válvulas neumáticas 4M310-08 220V
B
B
Dimensiones generales y de instalación de las válvulas neumáticas 4M310-08 220V:
| Profundidad, mm | 27 |
| Altura, mm | 69 |
| Ancho, mm | 134.5 |
B
Esquema de dimensiones de válvulas neumáticas 4M310-08 220V
B
B
Parámetros técnicos del volante MON:
| Nombre | Valor |
| Versión climática | U, UHL, T, OM |
| Grado de protección, IP | 67 |
| Tipo de conexión | ISO 5211 |
Doblador manual MON
B
B
Dimensiones y dimensiones del volante MON:
| Modelo | MON1-250-T26-ISO | MON2-450-T28-ISO | MON3-700-T38-ISO | MON4-1200-T54-ISO |
| b1, mm | 14 | 17 | 22 | 27 |
| N, mm | 22 | 22 | 28 | 32 |
| b2, mm | 14 | 17 | 22 | 27 |
| Mmm | 16 | 18 | 22 | 30 |
| D1, mm | Г˜50 | G70 | G102 | G102 |
| 4-M1, mm | 4-M6 | 4-M8 | 4-M10 | 4-M10 |
| D2, mm | G70 | G102 | G125 | G125 |
| 4-M2, mm | 4-M8 | 4-M10 | 4-M12 | 4-M12 |
| E, mm | 70x70 | 95x95 | 114x114 | 129x129 |
| D3, mm | Г˜50 | G70 | G102 | G125 |
| 4-Г˜1, mm | 4-Г˜6.5 | 4-Г˜8.5 | 4-Г˜10.5 | 4-Г˜12.5 |
| D4, mm | G70 | G102 | G125 | G140 |
| 4-Г˜2, mm | 4-Г˜8.5 | 4-Г˜10.5 | 4-Г˜12.5 | 4-Г˜16.5 |
| A, mm | 90 | 125 | 140 | 188.5 |
| B, mm | 55 | 64 | 71 | 93 |
| °C, mm | G˜88 | G110 | G129 | G174 |
| F, mm | 115 | 135 | 166 | 202 |
| T, mm | 44 | 62.5 | 70 | 94 |
| Y, mm | 145 | 178 | 212 | 280 |
| Mmm | 120 | 133 | 180 | 195 |
| Tamaño pequeño | 53 | 56.5 | 68.7 | 84 |
| K, mm | 10 | 13 | 12.5 | 15 |
| Г˜ volante, mm | 180 | 200 | 280 | 320 |
Boceto de dimensiones y dimensiones del volante MON
B
B
Materiales del volante MON:
| - | Nombre | Material |
| 1 | Vástago para montaje del actuador neumático | Acero 45 |
| 2 | Anillo de sellado | EPDM |
| 3 | Muelle de fijación | Acero para resortes |
| 4 | Cubierta del extremo superior | aleación de aluminio |
| 5 | Tornillo | Acero 304 |
| 6 | Soporte de bloqueo (varilla principal) | Acero 304 |
| 7 | Alojamiento | aleación de aluminio |
| 8 | Anillo de sellado | EPDM |
| 9 | Unidad de engranajes | Hierro fundido BCh50 |
| 10 | Acoplamiento de transición | Hierro fundido BCh40 |
| 11 | Vástago de engranaje | Hierro fundido BCh40 |
Materiales del volante
