The number that matters
Max. medium temperature
120°C
The highest medium temperature this valve is rated for.
Construction
Parts and materials

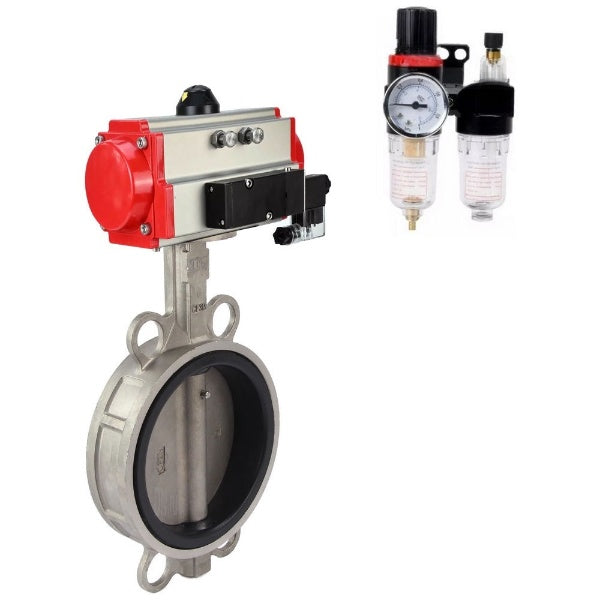

Las válvulas de mariposa DNOVA WBV3232E-2W-Fb-H están diseñadas para usarse como válvulas de cierre o regulación para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.
La válvula neumática DNOVA 4V320-08 220V se utiliza para cambiar la dirección, iniciar y detener los flujos de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
La unidad de tratamiento de aire AFC2000 está diseñada para limpiar el aire comprimido de humedad y partículas sólidas, eliminar condensados, mantener automáticamente la presión a un nivel preestablecido y suministrar lubricante desde el depósito en el flujo de aire comprimido a los elementos del sistema neumático, con un amplio rango de caudales, desde 500 litros/minuto hasta 10 000 litros/minuto. El lubricador añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para la lubricación adicional de componentes de control, como cilindros y válvulas neumáticas.
B
B
Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV3232E-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, junta - EPDM, con actuador neumático de doble acción PA-DA, 4V320-08 220V, ATU AFC2000
| DN | Yo | D | H | F | L1 | incógnita | Y |
| 40 | 33 | 71 | 166 | 98 | 153 | 88 | 162 |
| 50 | 45 | 73 | 238 | 115 | 174 | 88 | 162 |
| 65 | 48 | 85 | 264 | 115 | 174 | 88 | 162 |
| 80 | 49 | 100 | 276 | 135 | 216 | 88 | 162 |
| 100 | 55 | 131 | 314 | 135 | 216 | 88 | 162 |
| 125 | 58 | 155 | 340 | 135 | 216 | 88 | 162 |
| 150 | 59 | 184 | 365 | 160 | 279 | 88 | 162 |
| 200 | 64 | 234 | 437 | 193 | 308 | 88 | 162 |
| 250 | 70 | 288 | 495 | 210 | 405 | 88 | 162 |
| 300 | 80 | 340 | 579 | 210 | 405 | 88 | 162 |
Boceto de compuertas de disco rotativas DNOVA WBV3232E-2W-Fb-H, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, sello: EPDM, con actuador neumático de doble acción PA-DA, 4V320-08 220V, ATU AFC2000
B
B
Tabla de piezas y materiales para válvulas de mariposa DNOVA WBV3232E-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, junta - EPDM, con actuador neumático de doble acción PA-DA, 4V320-08 220V, ATU AFC2000
| - | Nombre | Material |
| 1 | Caso | Acero inoxidable AISI316L (03X17H14M3) |
| 2 | bofetada | EPDM |
| 3, 4, 5 | Disco, varilla, pasador | Acero AISI316L (03x17H14M3) |
| 6 | cojinete | PTFE |
| 7 | Junta tórica | Nitrilo NBR |
| 8 | Lámina | Acero carbono |
Parámetros técnicos de la válvula neumática DNOVA 4V320-08 220V
| Nombre | Significado |
| Tipo de válvula neumática | válvula de corredera |
| Modelo de válvula neumática | 4V320-08 220 V |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| Frecuencia de respuesta, ciclo/seg | 5 |
Parámetros principales de la unidad de tratamiento de aire DNOVA AFC2000
| Presión de trabajo, bar | 8 |
| Presión máxima, bar | 10 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Presión de fractura, bar | 15 |
| Conexión de aire | 1/4" |
| Temperatura de funcionamiento, C | -5 a +60 |
| Tamaño de partículas filtradas, Вµm | 40 |
| Viscosidad del aceite | ISO VG 32 |
| Peso, kg | 0,395 |
| Composición del conjunto | filtro separador de humedad, regulador de presión, lubricador, soporte |
Boceto de ATU DNOVA AFC2000
- Body material
- Acero inoxidable AISI 316L
- Maximum allowable temperature
- 120 °C
- Connection type
- Brida compacta
- Control type
- Actuador neumático
- Type of seal
- EPDM
- Coating type
- acero inoxidable
- Disc material
- Acero inoxidable AISI 316L
- Type of pneumatic actuator
- doble acción
- Angle of rotation
- 90°
- Country of origin
- Porcelana
