Descripción

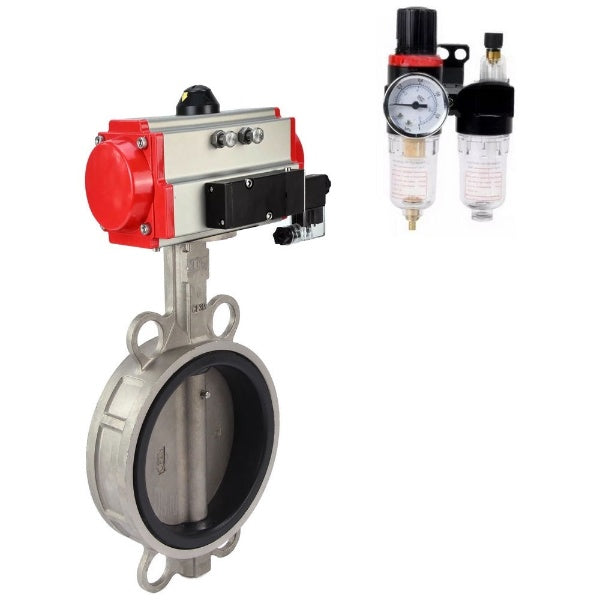

Las válvulas de mariposa DNOVA WBV3232E-2W-Fb-H están diseñadas para su uso como válvulas de cierre o control para el control de flujo en sistemas de suministro de calor, suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.
El distribuidor neumático DNOVA 4V320-10 220V se utiliza para cambiar la dirección, iniciar, detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externa.
La unidad de preparación de aire AFC2000 está diseñada para purificar el aire comprimido de la humedad y las partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel determinado y suministrar lubricante desde el tanque al flujo de aire comprimido hacia los elementos del sistema neumático con un amplio rango de caudal, desde 500 litros/minuto hasta 10 000 litros/minuto. El lubricador (pulverizador de aceite) añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para la lubricación adicional de los componentes de control: cilindros y distribuidores neumáticos.
B
B
Parámetros técnicos de la válvula de disco rotativo DNOVA WBV3232E-2W-Fb-H Ru16 c, distribuidor neumático 4V320-10 220V, ATU AFC2000:
| Nombre | Significado |
| Presión nominal PN, bar | 16 |
| Temperatura del entorno de trabajo, В°C | de -20 a 120 |
| Solicitud | Ventilación y aire acondicionado estacionario, suministro de agua, suministro de calor. |
| Conexión a la tubería | entre bridas |
| Tipo de obturador | disco giratorio |
| Tipo de control | accionamiento neumático |
B
B
Boceto de válvulas de mariposa DNOVA WBV3232E-2W-Fb-H con distribuidor neumático 4V320-10 220V, ATU AFC2000
B
B
Dimensiones y tamaños de las válvulas de mariposa DNOVA WBV3232E-2W-Fb-H con distribuidor neumático 4V320-10 220V, ATU AFC2000:
| Diámetro interior, mm | Largo, mm | Re, mm | Mmm | F, mm | L1, mm | X, mm | Y, mm |
| 40 | 33 | 71 | 166 | 98 | 153 | 88 | 162 |
| 50 | 45 | 73 | 238 | 115 | 174 | 88 | 162 |
| 65 | 48 | 85 | 264 | 115 | 174 | 88 | 162 |
| 80 | 49 | 100 | 276 | 135 | 216 | 88 | 162 |
| 100 | 55 | 131 | 314 | 135 | 216 | 88 | 162 |
| 125 | 58 | 155 | 340 | 135 | 216 | 88 | 162 |
| 150 | 59 | 184 | 365 | 160 | 279 | 88 | 162 |
| 200 | 64 | 234 | 437 | 193 | 308 | 88 | 162 |
| 250 | 70 | 288 | 495 | 210 | 405 | 88 | 162 |
| 300 | 80 | 340 | 579 | 210 | 405 | 88 | 162 |
B
B
Esquema de piezas y materiales de válvulas de mariposa DNOVA WBV3232E-2W-Fb-H
B
Tabla de piezas y materiales de las válvulas de mariposa DNOVA WBV3232E-2W-Fb-H:
| No. | Nombre | Material |
| 1 | Marco | Acero inoxidable AISI316L (03x17H14M3) |
| 2 | Bofetada | EPDM |
| 3, 4, 5 | Disco, varilla, perno | Acero AISI316L (03x17H14M3) |
| 6 | Manga | PTFE |
| 7 | Anillo de sellado | Nitrilo NBR |
| 8 | Lámina | Acero carbono |
B
B
Parámetros técnicos del distribuidor neumático DNOVA 4V320-10 220V
| Nombre | Significado |
| Tipo de distribuidor neumático | válvula de carrete |
| Modelo de distribuidor neumático | 4V320-10 220 V |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| Frecuencia de respuesta, ciclos/seg | 5 |
B
B
Parámetros principales de la unidad de preparación de aire DNOVA AFC2000
| Presión de trabajo, bar | 8 |
| Presión máxima, bar | 10 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Presión de destrucción, bar | 15 |
| Conexión de aire | 1/4" |
| Temperatura de funcionamiento, C | de -5 a +60 |
| Tamaño de partículas filtradas, Вµm | 40 |
| Viscosidad del aceite | ISO VG 32 |
| Peso, kg | 0.395 |
| Composición del kit | filtro separador de humedad, regulador de presión, lubricador, soporte |
