Descripción

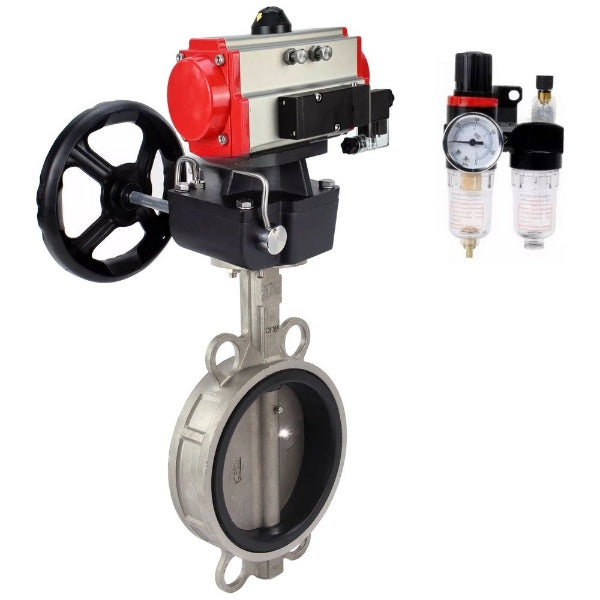

Las válvulas de mariposa DNOVA WBV3232E-2W-Fb-H están diseñadas para su uso como válvulas de cierre o control para el control de flujo en sistemas de suministro de calor, suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.
El distribuidor neumático DNOVA 4V320-08 220V se utiliza para cambiar la dirección, iniciar, detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externa.
El mando manual DNOVA MON con sinfín y reductor HDM permite ajustar manualmente la posición del elemento de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficaz y eficiente para todas las tareas de mando manual.
La unidad de preparación de aire AFC2000 está diseñada para purificar el aire comprimido de la humedad y las partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel determinado y suministrar lubricante desde el tanque al flujo de aire comprimido hacia los elementos del sistema neumático con un amplio rango de caudal, desde 500 litros/minuto hasta 10 000 litros/minuto. El lubricador (pulverizador de aceite) añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para la lubricación adicional de los componentes de control: cilindros y distribuidores neumáticos.
B
B
Parámetros técnicos de las válvulas de mariposa DNOVA WBV3232E-2W-Fb-H PN16, distribuidor neumático 4V320-08 220V, mando manual MON, ATU AFC2000:
| Nombre | Significado |
| Presión nominal PN, bar | 16 |
| Temperatura del entorno de trabajo, В°C | de -20 a 120 |
| Solicitud | Ventilación y aire acondicionado estacionario, suministro de agua, suministro de calor. |
| Conexión a la tubería | entre bridas |
| Tipo de obturador | disco giratorio |
| Tipo de control | accionamiento neumático |
B
B
Boceto de válvulas de mariposa DNOVA WBV3232E-2W-Fb-H con distribuidor neumático 4V320-08 de 220 V, control manual MON y ATU AFC2000
B
Dimensiones y tamaños de las válvulas de mariposa DNOVA WBV3232E-2W-Fb-H con distribuidor neumático 4V320-08 220V, accionamiento manual MON, ATU AFC2000:
| Diámetro interior, mm | Largo, mm | Re, mm | Mmm | F, mm | L1, mm | E, mm | X, mm | Y, mm |
| 40 | 33 | 71 | 166 | 98 | 153 | 120 | 88 | 162 |
| 50 | 45 | 73 | 238 | 115 | 174 | 120 | 88 | 162 |
| 65 | 48 | 85 | 264 | 115 | 174 | 120 | 88 | 162 |
| 80 | 49 | 100 | 276 | 135 | 216 | 133 | 88 | 162 |
| 100 | 55 | 131 | 314 | 135 | 216 | 133 | 88 | 162 |
| 125 | 58 | 155 | 340 | 135 | 216 | 133 | 88 | 162 |
| 150 | 59 | 184 | 365 | 160 | 279 | 180 | 88 | 162 |
| 200 | 64 | 234 | 437 | 193 | 308 | 180 | 88 | 162 |
| 250 | 70 | 288 | 495 | 210 | 405 | 195 | 88 | 162 |
| 300 | 80 | 340 | 579 | 210 | 405 | 195 | 88 | 162 |
B
B
Esquema de piezas y materiales de válvulas de mariposa DNOVA WBV3232E-2W-Fb-H
B
Tabla de piezas y materiales de las válvulas de mariposa DNOVA WBV3232E-2W-Fb-H:
| No. | Nombre | Material |
| 1 | Marco | Acero inoxidable AISI316L (03x17H14M3) |
| 2 | Bofetada | EPDM |
| 3, 4, 5 | Disco, varilla, perno | Acero AISI316L (03x17H14M3) |
| 6 | Manga | PTFE |
| 7 | Anillo de sellado | Nitrilo NBR |
| 8 | Lámina | Acero carbono |
B
B
Parámetros técnicos del distribuidor neumático DNOVA 4V320-08 220V
| Nombre | Significado |
| Tipo de distribuidor neumático | válvula de carrete |
| Modelo de distribuidor neumático | 4V320-08 220 V |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| Frecuencia de respuesta, ciclos/seg | 5 |
B
B
Boceto de la copia de seguridad manual de DNOVA MON
B
Parámetros técnicos de las copias de seguridad manuales DNOVA MON:
| Nombre | Significado |
| Método de instalación | horizontal/vertical |
| Grado de protección, IP | 67 |
| Tipo de conexión | ISO 5211 |
B
B
Boceto de partes y materiales del manual de respaldo DNOVA MON
B
Tabla de partes y materiales del manual de respaldo DNOVA MON:
| No. | Nombre | Material |
| 1 | Varilla para montar un actuador neumático | Acero 45 |
| 2 | Anillo de sellado | EPDM |
| 3 | Resorte de bloqueo | Acero para resortes |
| 4 | Tapa del extremo superior | aleación de aluminio |
| 5 | Tornillo | Acero 304 |
| 6 | Soporte de fijación (varilla principal) | Acero 304 |
| 7 | Marco | aleación de aluminio |
| 8 | Anillo de sellado | EPDM |
| 9 | Reductor | Hierro fundido VCh50 |
| 10 | Acoplamiento de transición | Hierro fundido VCh40 |
| 11 | Varilla de caja de cambios | Hierro fundido VCh40 |
B
B
Parámetros principales de la unidad de preparación de aire DNOVA AFC2000
| Presión de trabajo, bar | 8 |
| Presión máxima, bar | 10 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Presión de destrucción, bar | 15 |
| Conexión de aire | 1/4" |
| Temperatura de funcionamiento, C | de -5 a +60 |
| Tamaño de partículas filtradas, Вµm | 40 |
| Viscosidad del aceite | ISO VG 32 |
| Peso, kg | 0.395 |
| Composición del kit | filtro separador de humedad, regulador de presión, lubricador, soporte |
