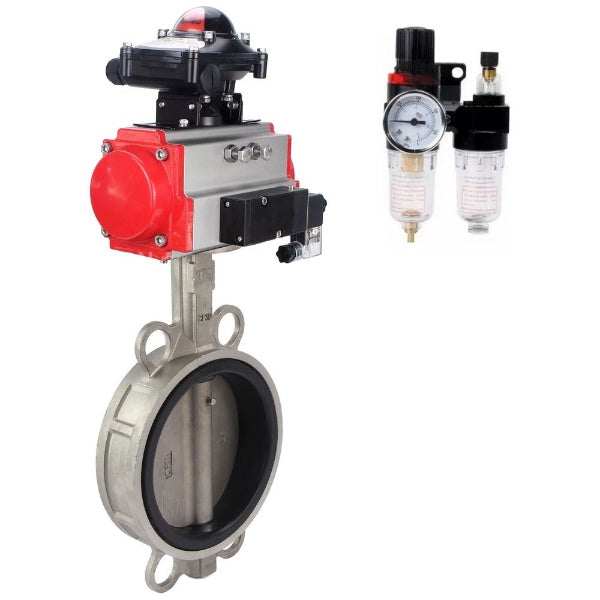

Las válvulas de mariposa DNOVA WBV3232E-2W-Fb-H están diseñadas para su uso como válvulas de cierre o control para el control de flujo en sistemas de suministro de calor, suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.

El distribuidor neumático DNOVA 4V320-08 220V se utiliza para cambiar la dirección, iniciar, detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externa.

El interruptor de límite DNOVA APL-410N EX es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del elemento de cierre de las válvulas de tuberías. Normalmente, una caja sellada contiene dos interruptores mecánicos de hasta 250 V, que monitorizan la posición del vástago del actuador y emiten señales en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior del interruptor de límite se encuentra una semiesfera bicolor del indicador visual. Si la válvula de la tubería conectada está cerrada, solo es visible la parte roja de la semiesfera con la inscripción "CERRADO"; si está abierta, solo es visible la parte amarilla con la inscripción "ABIERTO". Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre las posiciones abierta y cerrada reduce la probabilidad de una percepción errónea de la información. Gracias al uso de la LSU, es posible transmitir información sobre la posición de las válvulas de la tubería (abiertas/cerradas) a los sistemas de control automatizados, lo que aumenta la confiabilidad del sistema en su conjunto y simplifica el diagnóstico cuando se detectan fallas.

La unidad de preparación de aire AFC2000 está diseñada para purificar el aire comprimido de la humedad y las partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel determinado y suministrar lubricante desde el tanque al flujo de aire comprimido hacia los elementos del sistema neumático con un amplio rango de caudal, desde 500 litros/minuto hasta 10 000 litros/minuto. El lubricador (pulverizador de aceite) añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para la lubricación adicional de los componentes de control: cilindros y distribuidores neumáticos.

B

B

Parámetros técnicos de las válvulas de mariposa DNOVA WBV3232E-2W-Fb-H PN16, distribuidor neumático 4V320-08 220V, APL-410N EX LSU, AFC2000 ATU:

Nombre	Significado
Presión nominal PN, bar	16
Temperatura del entorno de trabajo, В°C	de -20 a 120
Solicitud	Ventilación y aire acondicionado estacionario, suministro de agua, suministro de calor.
Conexión a la tubería	entre bridas
Tipo de obturador	disco giratorio
Tipo de control	accionamiento neumático

B

B

Boceto de válvulas de mariposa DNOVA WBV3232E-2W-Fb-H con distribuidor neumático 4V320-08 220V, LSU APL-410N EX, ATU AFC2000

B

B

Dimensiones y tamaños de las válvulas de mariposa DNOVA WBV3232E-2W-Fb-H con distribuidor neumático 4V320-08 220V, LSU APL-410N EX, ATU AFC2000:

Diámetro interior, mm	Largo, mm	Re, mm	Mmm	F, mm	L1, mm	G, mm	X, mm	Y, mm
40	33	71	166	98	153	147	88	162
50	45	73	238	115	174	147	88	162
65	48	85	264	115	174	147	88	162
80	49	100	276	135	216	147	88	162
100	55	131	314	135	216	147	88	162
125	58	155	340	135	216	147	88	162
150	59	184	365	160	279	147	88	162
200	64	234	437	193	308	147	88	162
250	70	288	495	210	405	147	88	162
300	80	340	579	210	405	147	88	162

B

B

Esquema de piezas y materiales de válvulas de mariposa DNOVA WBV3232E-2W-Fb-H

B

Tabla de piezas y materiales de las válvulas de mariposa DNOVA WBV3232E-2W-Fb-H:

No.	Nombre	Material
1	Marco	Acero inoxidable AISI316L (03x17H14M3)
2	Bofetada	EPDM
3, 4, 5	Disco, varilla, perno	Acero AISI316L (03x17H14M3)
6	Manga	PTFE
7	Anillo de sellado	Nitrilo NBR
8	Lámina	Acero carbono

B

B

Parámetros técnicos del distribuidor neumático DNOVA 4V320-08 220V

Nombre	Significado
Tipo de distribuidor neumático	válvula de carrete
Modelo de distribuidor neumático	4V320-08 220 V
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Frecuencia de respuesta, ciclos/seg	5

B

B

Bloque de interruptor de límite DNOVA APL-410N EX

B

B

Parámetros técnicos de la unidad de final de carrera DNOVA APL-410N EX

Nombre	Significado
Modelo de bloque de interruptor de límite	APL-410N EX
Vida útil, años	10

B

B

Tabla de piezas y materiales del bloque de final de carrera DNOVA APL-410N EX:

N.º de artículo	Detalle	Material
1	Indicador visual	Plástico ABS / policarbonato
2	Tapa del indicador visual	policarbonato
3	Etiqueta
4	Tornillos de la tapa	acero inoxidable
5	Cubierta de la carcasa de LSU	fundición a presión de aluminio
6	Eje	acero inoxidable
7	Interruptores de límite
8	Levas (excéntricas)	policarbonato
9	Caso LSU	fundición a presión de aluminio
10	Bloque de terminales
11	Terminal de tierra	acero inoxidable
12	Orificio (rosca) para entrada de cable
13	soporte	acero inoxidable

B

B

Parámetros principales de la unidad de preparación de aire DNOVA AFC2000

Presión de trabajo, bar	8
Presión máxima, bar	10
Rango de presión ajustable, bar	0,5 g·9
Presión de destrucción, bar	15
Conexión de aire	1/4"
Temperatura de funcionamiento, C	de -5 a +60
Tamaño de partículas filtradas, Вµm	40
Viscosidad del aceite	ISO VG 32
Peso, kg	0.395
Composición del kit	filtro separador de humedad, regulador de presión, lubricador, soporte
