Descripción

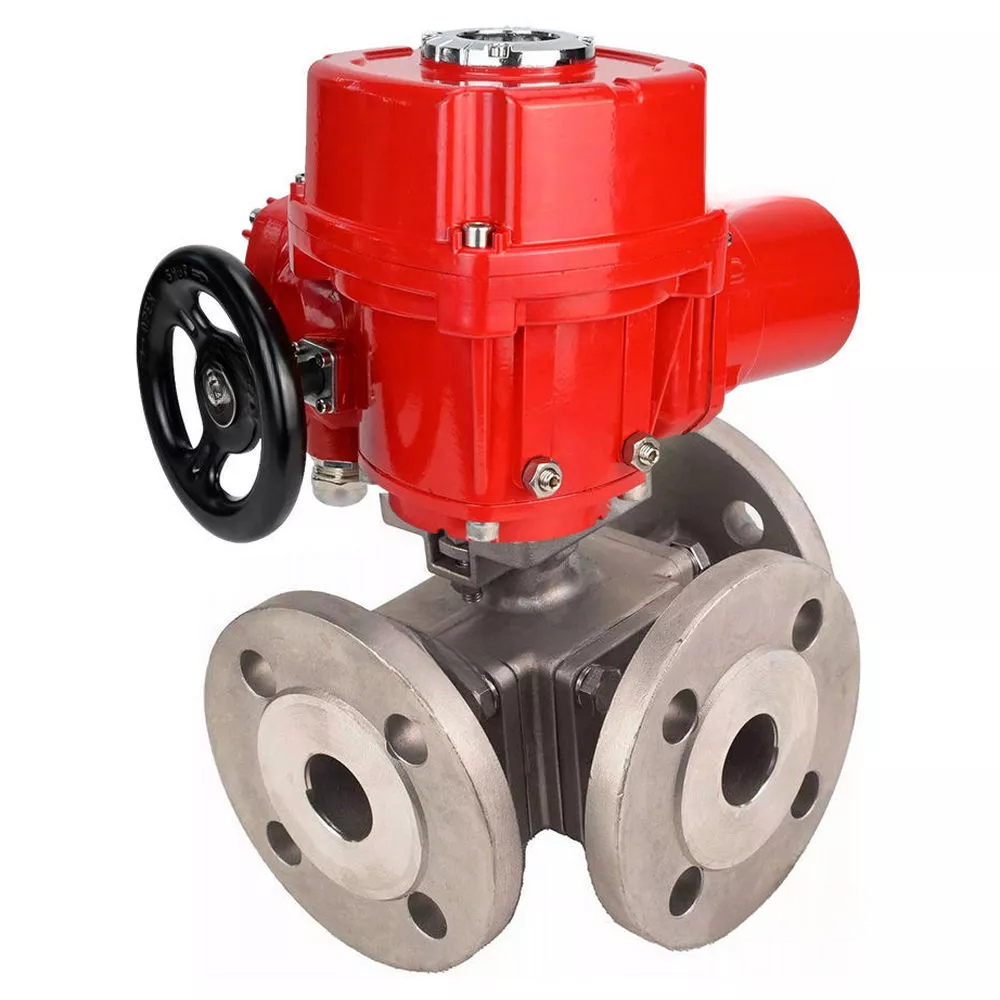

La válvula de bola se utiliza como válvula de cierre, así como para mezclar y separar flujos de fluidos en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan fluidos líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no son agresivos para los materiales de las válvulas.
Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de válvulas de cierre de tuberías con válvula de cierre de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios públicos, etc.
B
B
Dimensiones y dimensiones de las válvulas de bola В DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total de tres vías, acero inoxidable SS316
| Modelo | Yo | D | k | d | d1 | incógnita | H |
| 15 | 150 | 95 | 65 | 15 | 45 | 281 | 215 |
| 20 | 160 | 105 | 75 | 18 | 58 | 281 | 215 |
| 25 | 180 | 115 | 85 | 25 | 64 | 281 | 215 |
| 32 | 200 | 140 | 100 | 32 | 78 | 281 | 215 |
| 40 | 220 | 150 | 110 | 38 | 88 | 281 | 215 |
| 50 | 240 | 165 | 125 | 49 | 99 | 281 | 215 |
| 65 | 260 | 185 | 145 | 65 | 122 | 276 | 270 |
| 80 | 280 | 200 | 160 | 80 | 138 | 276 | 270 |
| 100 | 325 | 220 | 180 | 100 | 158 | 300 | 311 |
Boceto de dimensiones y dimensiones de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total de tres vías, acero inoxidable SS316
B
B
Tabla de piezas y materiales para válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total de tres vías, acero inoxidable SS316
| - | Nombre | Material |
| 1 | Caso | Acero inoxidable SS316 |
| 2 | Carbonizarse | Acero inoxidable SS316 |
| 3 | Caza de focas | PTFE |
| 4 | Cubierta de la caja | Acero inoxidable SS316 |
| 5 | Tornillo | Acero inoxidable SS316 |
| 6 | Empaquetadora | PTFE |
| 7 | Tuerca | Acero inoxidable SS304 |
| 8 | Empaquetadora | PTFE |
| 9 | Sello del vástago | PTFE |
| 10 | Tornillo | Acero inoxidable SS304 |
| 11 | glándula | Acero inoxidable SS304 |
| 13 | Provenir | Acero inoxidable SS316 |
Boceto de piezas y materiales para válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H de paso total de tres vías, acero inoxidable SS316
B
B
Parámetros técnicos de los actuadores DNOVA QT-EX-M-O2-220VAC-U1
| Nombre | Significado |
| Modelo de unidad | QT-EX-M-O2-220VAC-U1 |
| Voltaje de la fuente de alimentación | 220 V |
| Disponibilidad de un volante | timón |
| Interruptores de límite | NO |
B
B
Dimensiones y dimensiones de los actuadores DNOVA QT-EX-M-O2-220VAC-U1
| Modelo | QT-EX-005M-O2-220VAC-U1 | QT-EX-020M-O2-220VAC-U1 | QT-EX-060M-O2-220VAC-U1 |
| H | 281 | 276 | 300 |
| H1 | 170 | 197 | 240 |
| H2 | 77 | 99 | 112 |
| D | G 120 | G 180 | 250 g |
| Yo | 215 | 270 | 311 |
| L1 | 310 | 350 | 410 |
| L2 | 170 | 191 | 252 |
| L3 | 121 | 160 | 186 |
