Descripción

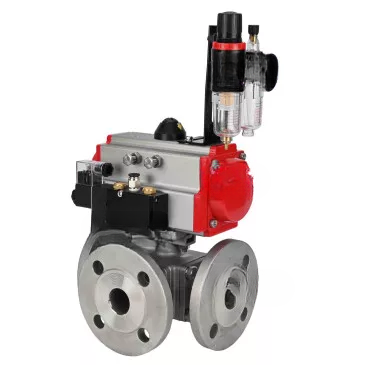

La válvula de bola se utiliza como válvula de cierre en sistemas de calefacción, suministro de agua, vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no son agresivos para los materiales de las válvulas.
Los actuadores rotativos neumáticos DNOVA con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
B
B
Parámetros técnicos de las válvulas de bola DNOVA BV3232P(4 piezas)-FP-3WL-F-ISO-H, 16 bar, paso total, brida, cuerpo de acero inoxidable SS316
| Parámetro | Valor |
|---|---|
| Presión nominal PN, bar | 16 |
| Temperatura de funcionamiento, В°C | -25 a 180 |
| Tipo de válvula | Tres vías |
| Tipo de válvula de tres vías | Yo |
| Solicitud | Suministro de agua, suministro de calefacción. |
| Medio de operación | Agua, vapor, productos petrolíferos, medios neutros y gaseosos. |
| Conexión de tubería | Con bridas |
| Dibujo de agua | No |
| Tipo de sección de flujo | Paso completo |
| Clase de estanqueidad | A |
| Tipo de control | Actuador neumático |
| Tipo de conexión | Con bridas |
| Actuación | Actuador neumático con resortes de retorno |
| Interruptores de límite | Sí |
| Distribuidor neumático | Sí |
| Posicionador electroneumático | No |
| Vida útil promedio, años | 10 |
| Garantía, años | 1 |
| País de fabricación | Porcelana |
B
B
Dimensiones y dimensiones de válvulas de bola DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar paso total, brida, cuerpo - acero inoxidable SS316
| Tamaño | Largo, mm | Diámetro interior, mm | Г˜D1, mm | Г˜D2, mm | A, mm | E, mm | Yo, mm | B, mm | C, mm |
| 15 | 150 | 95 | 65 | 45 | 153 | 72 | 162 | 88 | 139 |
| 20 | 160 | 105 | 75 | 58 | 174 | 89 | 162 | 88 | 139 |
| 25 | 180 | 115 | 85 | 64 | 216 | 109 | 162 | 88 | 139 |
| 32 | 200 | 140 | 100 | 78 | 216 | 109 | 162 | 88 | 139 |
| 40 | 220 | 150 | 110 | 88 | 279 | 134 | 162 | 88 | 139 |
| 50 | 240 | 165 | 125 | 99 | 279 | 134 | 162 | 88 | 139 |
| 65 | 260 | 185 | 145 | 122 | 279 | 134 | 162 | 88 | 139 |
| 80 | 280 | 200 | 160 | 138 | 405 | 174 | 162 | 88 | 139 |
| 100 | 325 | 220 | 180 | 158 | 405 | 174 | 162 | 88 | 139 |
_fp_3x_f_h_pa_da_bpv.jpg)
Tabla de piezas y materiales para válvulas de bolaВ DNOVA BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar paso total, brida, cuerpo - acero inoxidable SS316
| - | Nombre de la pieza | Material |
|---|---|---|
| 1 | Cuerpo | Acero inoxidable SS316 |
| 2 | Pelota | Acero inoxidable SS316 |
| 3 | Sello | PTFE |
| 4 | Cubierta del cuerpo | Acero inoxidable SS316 |
| 5 | Tornillo | Acero inoxidable SS304 |
| 6 | Empaquetadora | PTFE |
| 7 | Tuerca | Acero inoxidable SS304 |
| 8 | Empaquetadora | PTFE |
| 9 | Sello de vástago | PTFE |
| 10 | Tornillo | Acero inoxidable SS304 |
| 11 | Prensaestopas | Acero inoxidable SS304 |
-fp-3x-f-h-naboryi.jpg)
Boceto de piezas y materiales para válvulas de bola DNOVA BV3232P(4 piezas)-FP-3WL-F-ISO-H 16 bar de paso total, con brida, cuerpo - acero inoxidable SS316
B
B
Parámetros técnicos del actuador neumático DNOVA
| Parámetro | Valor |
|---|---|
| Diseño | Con resortes de retorno |
| Presión de control, bar | 2 Г· 8 |
| Anulación manual | No |
B
Dimensiones y dimensiones del actuador neumático DNOVA
| Modelo | SA-052 | SA-065 | SA-083 | SA-105 | SA-140 |
| G, mm | 15 | 15 | 15 | 25 | 30 |
| Mmm | 80 | 80 | 80 | 80 | 130 |
| N, mm | 30 | 30 | 30 | 30 | 30 |
| f0, mm | 34 | 34 | 34 | 41 | 62 |
| P, mm | 20 | 20 | 20 | 20 | 30 |
| B1, mm | 153 | 174 | 216 | 279 | 405 |
| C, mm | 30 | 36 | 46 | 55 | 76 |
| E, mm | 72 | 89 | 109 | 134 | 174 |
| Yo | 4-M5x8 | 4-M6x10 | 4-M6x10 | 4-M8x12 | 4-M10x16 |
| K | 4-M6x10 | 4-M8x12 | 4-M8x12 | 4-M10x16 | 4-M12x20 |
| F, mm | 26 | 26 | 26 | 26 | 36 |
| A1, mm | 108 | 125 | 152 | 189 | 268 |
| Re, mm | 41 | 46 | 55 | 64 | 77 |
| H | F03 | F05 | F05 | F07 | F10 |
| I | F05 | F07 | F07 | F10 | F12 |
| Yo | 11x11 | 14x14 | 17x17 | 22x22 | 27x27 |
Esquema de dimensiones y dimensiones del actuador neumático DNOVA
B
B
Tabla de piezas y materiales para actuador neumático DNOVA
| - | Nombre | Cantidad | Material | Revestimiento |
|---|---|---|---|---|
| 1 | Alojamiento | 1 | Aluminio extruido | Anodizado duro |
| 2 | Tapones laterales | 2 | Aluminio fundido | |
| 3 | Engranaje | 1 | Acero inoxidable | Niquelado |
| 4 | Pistón | 2 | Acero/Aluminio | Recubrimiento de zinc oxidado/galvánico |
| 5 | Tapones | 8 | Acero inoxidable | |
| 6 | Anillo de pistón | 2 | NBR | |
| 7 | Ballestas | 0-12 | Acero para resortes | Recubrimiento epoxi |
| 8 | Cojinete de pistón | 2 | Plástico de ingeniería | |
| 9 | Anillo de pistón | 2 | NBR | |
| 10 | Enchufar | 2 | NBR | |
| 11 | Anillo de tope | 2 | Plástico de ingeniería | |
| 12 | Anillo | 1 | Plástico de ingeniería | |
| 13 | Arandela | 1 | Acero inoxidable | |
| 14 | Abrazadera de resorte | 2 | Acero inoxidable | |
| 15 | Indicador | 1 | Plástico | |
| 16 | Carcasa del indicador | 1 | Plástico | |
| 17 | Cojinete | 1 | Plástico de ingeniería | |
| 18 | Leva | 1 | Acero | Recubrimiento de zinc oxidado/galvánico |
| 19 | Cojinete | 1 | NBR | |
| 20 | Cojinete | 1 | Plástico de ingeniería | |
| 21 | Cojinete | 1 | Plástico de ingeniería | |
| 22 | Anillo de sellado | 2 | NBR | |
| 23 | Anillo de sellado | 2 | NBR | |
| 24 | Cojinete | 2 | Acero inoxidable | |
| 25 | Tuerca de ajuste | 2 | Acero inoxidable | |
| 26 | Tornillo de ajuste | 2 | Acero inoxidable | |
| 27 | Cojinete | 2 | Aluminio |
B
B
Parámetros técnicos de la válvula neumática DNOVA 4M310-08 220V
| Nombre | Valor |
|---|---|
| Modelo de distribuidor neumático | 4M310-08 220 V |
| Presión de funcionamiento, bar | 1,5 Г·1,8 |
| Tensión de alimentación, V | 220 V |
| Frecuencia de actuación, ciclos/seg | 5 |
B
B
Dimensiones y dimensiones de la válvula de control direccional neumática DNOVA 4M310-08 220V
| Modelo | 4M310-08 |
| Re, mm | 32 |
| E, mm | 69 |
| F, mm | 40 |
| Yo, mm | 45 |
| K, mm | 40 |
| Largo, mm | 134.5 |
| Mmm | 40 |
| N, mm | 24 |
| Tamaño pequeño | 27 |
| U, mm | 2.4 |
| Mmm | 17.5 |
Parámetros técnicos de la unidad de tratamiento de aire DNOVA AFC2000
| Nombre | Valor |
|---|---|
| Presión de funcionamiento, bar | 8 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Tamaño de partícula filtrada, µm | 40 µm |
| Peso, kg | 0.395 |
B
Dimensiones y dimensiones de la unidad de tratamiento de aire DNOVA AFC2000
| Modelo | AFC2000 |
| A, mm | 162 |
| B, mm | 88 |
| C, mm | 139 |
| Re, mm | 31 |
| E, mm | 53.5 |
| F, mm | 12 |
| G, mm | 8 |
| Mmm | 7 |
| Yo, mm | 13.3 |
| J, mm | 39 |
| K, mm | 5 |
| Largo, mm | 40 |
| Mmm | 32 |
| N, mm | 53 |
| Oh, mm | 29 |
| P, mm | 6 |
| R, mm | 41.5 |
