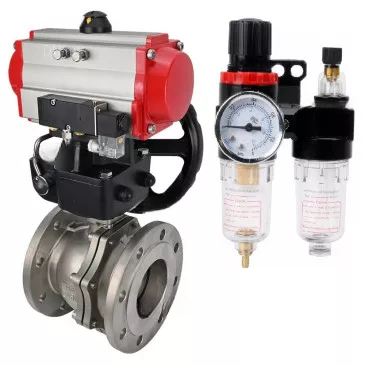

La válvula de bola se utiliza como válvula de cierre en sistemas de calefacción, suministro de agua, vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.

Los actuadores rotativos neumáticos de doble efecto DNOVA PADA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

La válvula neumática se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.

El actuador manual de doble vuelta con engranaje sinfín y reductor permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficiente y eficaz para todas las aplicaciones de control manual.

La unidad de tratamiento de aire está diseñada para limpiar el aire comprimido de gotas de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente el valor de presión a un nivel preestablecido, suministrar lubricante desde el tanque en el flujo de aire comprimido a los elementos del sistema neumático.

Parámetros técnicos de la válvula de bola DNOVA BV3232P(2pc)-FP-F-ISO-R de paso total con brida y cuerpo de acero inoxidable 316

Parámetro	Valor
Presión nominal PN, bar	16
Temperatura de funcionamiento, В°C	-29 a 150
Tipo de válvula	Bidireccional
Solicitud	Abastecimiento de agua, calefacción, industria
Medio de trabajo	Agua, aire, medios neutros
Conexión de tubería	Con bridas
Dibujo de agua	No
Tipo de orificio	Paso completo
Tipo de control	Con actuador neumático
Tipo de conexión	Con bridas
Operación	Actuador neumático de doble efecto
Interruptores de límite	No
Distribuidor neumático	Sí
Posicionador electroneumático	No
Vida útil promedio, años	10
Garantía, años	1
País de fabricación	Porcelana

B

B

Dimensiones y dimensiones de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R paso total brida, cuerpo - acero inoxidable 316

Modelo	DN	Yo	H	GD	GD1	Г˜D2	A	mi	H1	I	B	do
200	200	400	180	340	295	268	405	174	195	162	88	139
250	250	450	296	405	355	320	465	199	195	162	88	139

Dimensiones del boceto y dimensiones de la válvula de bola DNOVA BV3232P(2pc)-FP-F-ISO-R, paso total, brida, cuerpo - acero inoxidable 316

B

B

Tabla de piezas y materiales para válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R de paso total con brida, cuerpo - acero inoxidable 316

-	Nombre de la pieza	Material
1	Cuerpo	Acero inoxidable 316
2	Empaquetadora	Acero inoxidable 316 + Grafito
3	Cubrir	Acero inoxidable 316
4	Tuerca	Acero inoxidable ASTM A193 Gr.B8M Cl2
5	Tornillo	Acero inoxidable ASTM A193 Gr.B8M Cl2
6	Sello de bola	PTFE
7	Pelota	Acero inoxidable 316
8	Provenir	Acero inoxidable 316
9	Almohadilla de soporte	PTFE
10	Sello de vástago	PTFE
11	Sello de embalaje	Acero inoxidable 316
12	Tornillo	Acero inoxidable ASTM A193 Gr.B8M Cl2
13	Marco de soporte	Acero inoxidable 304
14	Empaquetadora	Acero inoxidable 304
15	Semental	Acero inoxidable ASTM A193 Gr.B8M Cl2
16	Tuerca	Acero inoxidable ASTM A193 Gr.B8M Cl2
17	Junta de amortiguación	Acero inoxidable
18	Semental	Acero inoxidable ASTM A193 Gr.B8M Cl2
19	Tuerca	Acero inoxidable ASTM A193 Gr.B8M Cl2
20	Transmisión de engranajes	Acero 45
22	Tornillo	Acero inoxidable ASTM A193 Gr.B8M Cl2

Boceto de piezas y materiales para válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R con brida de paso total, cuerpo - acero inoxidable 316

B

B

Parámetros técnicos del actuador neumático DNOVA

Parámetro	Valor
Diseño	Doble efecto
Presión de control, bar	2 Г· 8
Anulación manual	No

B

B

Dimensiones y dimensiones del actuador neumático DNOVA

Modelo	DA-140	DA-160
G, mm	25	30
Mmm	80	130
N, mm	30	30
f0, mm	62	62
P, mm	30	30
B1,mm	308	465
C, mm	67.5	87.5
E, mm	157	199
Yo	4-M8x12	4-M10x16
K	4-M10x16	4-M12x20
F, mm	36	38
A1, mm	210	310
Re, mm	70	87.5
H	F10	F10
I	F12	F12
Yo	22x22	27x27

Esquema de dimensiones y dimensiones del actuador neumático DNOVA

B

B

Tabla de piezas y materiales para actuador neumático DNOVA

-	Nombre de la pieza	Cantidad	Material	Revestimiento
1	Cuerpo	1	Aluminio extruido	Anodizado duro
2	Tapones laterales	2	Aluminio fundido	-
3	Engranaje	1	Acero inoxidable	Niquelado
4	Pistón	2	Acero/Aluminio	Oxidación / Zinc galvanizado
5	Tapones	8	Acero inoxidable	-
6	Anillo de pistón	2	NBR	-
7	Ballestas	0-12	Acero para resortes	Recubrimiento epoxi
8	Cojinete de pistón	2	Plástico de ingeniería	-
9	Anillo de pistón	2	NBR	-
10	Enchufar	2	NBR	-
11	Anillo de tope	2	Plástico de ingeniería	-
12	Anillo	1	Plástico de ingeniería	-
13	Arandela	1	Acero inoxidable	-
14	Abrazadera de resorte	2	Acero inoxidable	-
15	Indicador	1	Plástico	-
16	Carcasa del indicador	1	Plástico	-
17	Cojinete	1	Plástico de ingeniería	-
18	Leva	1	Acero	Oxidación / Zinc galvanizado
19	Cojinete	1	NBR	-
20	Cojinete	1	Plástico de ingeniería	-
21	Cojinete	1	Plástico de ingeniería	-
22	Junta tórica	2	NBR	-
23	Junta tórica	2	NBR	-
24	Cojinete	2	Acero inoxidable	-
25	Tuerca de ajuste	2	Acero inoxidable	-
26	Tornillo de ajuste	2	Acero inoxidable	-
27	Cojinete	2	Aluminio	-

B

B

Parámetros técnicos de la válvula neumática DNOVA 4V320-08 220V

Parámetro	Valor
Tipo de válvula neumática	Tipo carrete
Modelo de válvula neumática	4V320-08 220 V
Presión de funcionamiento, bar	1,5 g·8
Tensión de alimentación, V	220 V
Frecuencia de actuación, ciclos/seg	5

B

B

B

Dimensiones y dimensiones de la válvula de control direccional neumática DNOVA 4V320-08 220V

Parámetro	Valor (mm)
A	71.9
B	45
do	94.4
D	27
mi	69
F	40
I	24
K	40
Yo	188.8
METRO	69.4
norte	50
Oh	83.4
PAG	22
S	20
T	6.5
Tú	2.4
H	82.4

Esquema de dimensiones y dimensiones de la válvula neumática DNOVA 4V320-08 220V

B

B

Parámetros técnicos del volante DNOVA MON-ISO

Nombre	Valor
Modelo de anulación manual	MON-ISO
Versión climática	U, UHL, T, OM
Método de montaje	Horizontal/Vertical
Grado de protección, IP	67
Tipo de conexión	ISO 5211

B

B

Dimensiones y dimensiones del volante DNOVA MON-ISO

Parámetro	Valor
Modelo	MON4-1200-T54-ISO
b1, mm	27
N, mm	32
b2, mm	27
Mmm	30
D1, mm	G102
4-M1, mm	4-M10
D2, mm	G125
4-M2, mm	4-M12
E, mm	129Г—129
D3, mm	G125
4-Г˜1, mm	4-Г˜12.5
D4, mm	G140
4-Г˜2, mm	4-Г˜16.5
A, mm	188.5
B, mm	93
°C, mm	G174
F, mm	202
T, mm	94
Y, mm	280
Mmm	195
Tamaño pequeño	84
K, mm	15
Volante Г˜, mm	320

Esquema de dimensiones y dimensiones del volante DNOVA MON-ISO

B

B

Tabla de piezas y materiales para el volante DNOVA MON-ISO

-	Componente	Material
1	Vástago para montaje de actuador neumático	Acero 45
2,8	Junta tórica	EPDM
3	Resorte de retención	Acero para resortes
4	Tapa del extremo superior	aleación de aluminio
5	Tornillo	Acero 304
6	Soporte de retención (varillaje principal)	Acero 304
7	Alojamiento	aleación de aluminio
9	Caja de cambios	Hierro fundido BC50
10	Acoplamiento adaptador	Hierro fundido BC40
11	Vástago de la caja de cambios	Hierro fundido BC40

Esquema de piezas y materiales del volante DNOVA MON-ISO

B

B

Parámetros técnicos de la unidad de tratamiento de aire DNOVA AFC2000

Parámetro	Valor
Presión de funcionamiento, bar	8
Rango de presión ajustable, bar	0,5 g·9
Tamaño de partícula filtrada, µm	40 µm
Peso, kg	0.395

B

B

Dimensiones y dimensiones de la unidad de tratamiento de aire DNOVA AFC2000

Parámetro	Valor
Modelo	AFC2000
A, mm	162
B, mm	88
C, mm	139
Re, mm	31
E, mm	53.5
F, mm	12
G, mm	8
Mmm	7
Yo, mm	13.3
J, mm	39
K, mm	5
Largo, mm	40
Mmm	32
N, mm	53
Oh, mm	29
P, mm	6
R, mm	41.5

Esquema de dimensiones y dimensiones de la unidad de tratamiento de aire DNOVA AFC2000

B

Pasaportes y certificados

Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
