Las válvulas de bola se utilizan como válvulas de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Esta serie de válvulas se puede instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.
El posicionador rotatorio electroneumático se utiliza para controlar actuadores rotatorios neumáticos mediante un controlador eléctrico o un sistema de control con una señal de salida CC analógica con un rango de 4 a 20 mA.
Los actuadores rotativos neumáticos de doble efecto DNOVA PADA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
El duplicador manual con sinfín y reductor permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficaz y eficiente para todas las aplicaciones de accionamiento manual.

B

B

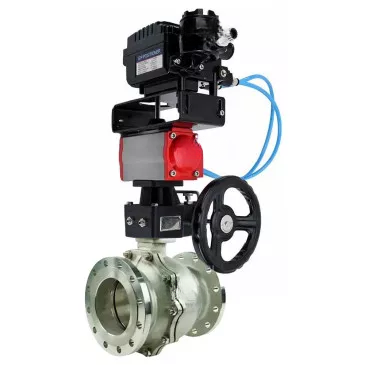

Parámetros técnicos de la válvula de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-250 16 bar, paso total, bridada, cuerpo de acero inoxidable 316, con actuador neumático de doble efecto PA-DA, posicionador neumático YT-1000RSN y reductor MON-ISO:

Parámetro	Valor
Presión nominal PN, bar	16
Temperatura del medio de trabajo, В°C	De -29 a 150
Tipo de dispositivo de válvula	Bidireccional
Solicitud	Abastecimiento de agua, suministro de calor, industria.
Medio de trabajo	Agua, aire, medios neutros
Conexión a tubería	Con bridas
Tipo de sección transversal de flujo	Calibre completo
Clase de estanqueidad	A
Tipo de control	Con actuador neumático
Conexión	Con bridas
Control	Actuador neumático de doble efecto
Presencia de interruptores de límite	No
Presencia de distribuidor neumático	No
Presencia de posicionador electroneumático	No
Vida útil media, años	10
Garantía, años	1
País de fabricación	Porcelana

Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-250 16 bar paso total bridada, cuerpo - acero inoxidable 316, con actuador neumático de doble efecto PA-DA, posicionador neumático YT-1000RSN y reductor MON-ISO:

Modelo	Diámetro interior, mm	Largo, mm	Mmm	Diámetro interior, mm	Г˜D1, mm	Г˜D2, mm	A, mm	E, mm	Alto 1, mm	Tamaño pequeño	C, mm
DN200	200	400	180	340	295	268	405	174	195	62.5	117.5
DN250	250	450	296	405	355	320	465	199	195	62.5	117.5

B

Tabla de partes y materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-250 16 bar paso total bridada, cuerpo - acero inoxidable 316, con actuador neumático de doble efecto PA-DA, posicionador neumático YT-1000RSN y reductor MON-ISO:

-	Nombre de la pieza	Material
1	Cuerpo	Acero inoxidable 316
2	Empaquetadora	Acero inoxidable 316 + grafito
3	Cubrir	Acero inoxidable 316
4	Tuerca	Acero inoxidable ASTM A193 Gr.B8M Cl2
5	Tornillo	Acero inoxidable ASTM A193 Gr.B8M Cl2
6	Sello de bola	PTFE
7	Pelota	Acero inoxidable 316
8	Provenir	Acero inoxidable 316
9	Arandela de empuje	PTFE
10	Sello del vástago	PTFE
11	Empaquetadura de casquillos	Acero inoxidable 316
12	Tornillo	Acero inoxidable ASTM A193 Gr.B8M Cl2
13	Marco de soporte	Acero inoxidable 304
14	Empaquetadora	Acero inoxidable 304
15	Semental	Acero inoxidable ASTM A193 Gr.B8M Cl2
16	Tuerca	Acero inoxidable ASTM A193 Gr.B8M Cl2
17	Junta de amortiguación	Acero inoxidable
18	Semental	Acero inoxidable ASTM A193 Gr.B8M Cl2
19	Tuerca	Acero inoxidable ASTM A193 Gr.B8M Cl2
20	Transmisión de engranajes	Acero 45
22	Tornillo	Acero inoxidable ASTM A193 Gr.B8M Cl2

B

Parámetros técnicos del actuador neumático DNOVA

Nombre	Valor
Construcción	Doble efecto
Presión de control, bar	2 Г· 8
Presión de control, bar	No

B

Dimensiones y tamaños del actuador neumático DNOVA:

Modelo de actuador	DA-140	DA-160
G, mm	25	30
Mmm	80	130
N, mm	30	30
F0, mm	62	62
P, mm	30	30
B1, mm	308	465
C, mm	67.5	87.5
E, mm	157	199
Yo	4-M8x12	4-M10x16
K	4-M10x16	4-M12x20
F, mm	36	38
A1, mm	210	310
Re, mm	70	87.5
H	F10	F10
I	F12	F12
Yo	22x22	27x27

B

B

Tabla de piezas y materiales del actuador neumático DNOVA:

-	Nombre	Cantidad	Material	Revestimiento
1	Cuerpo	1	Aluminio extruido	Anodizado duro
2	Tapones laterales	2	Aluminio fundido	-
3	Engranaje	1	Acero inoxidable	Niquelado
4	Pistón	2	Acero/Aluminio	Oxidación/galvanizado
5	Tapones	8	Acero inoxidable	-
6	Anillo de pistón	2	NBR	-
7	Ballestas	0–12	Acero para resortes	Recubrimiento epoxi
8	Cojinete de pistón	2	Plástico de ingeniería	-
9	Anillo de pistón	2	NBR	-
10	Enchufar	2	NBR	-
11	Anillo de empuje	2	Plástico de ingeniería	-
12	Anillo	1	Plástico de ingeniería	-
13	Arandela	1	Acero inoxidable	-
14	Clip de resorte	2	Acero inoxidable	-
15	Indicador	1	Plástico	-
16	Cuerpo indicador	1	Plástico	-
17	Cojinete	1	Plástico de ingeniería	-
18	Leva	1	Acero	Acero oxidado/galvanizado
19	Cojinete	1	NBR	-
20	Cojinete	1	Plástico de ingeniería	-
21	Cojinete	1	Plástico de ingeniería	-
22	Anillo de sellado	2	NBR	-
23	Anillo de sellado	2	NBR	-
24	Cojinete	2	Acero inoxidable	-
25	Tuerca de ajuste	2	Acero inoxidable	-
26	Tornillo de ajuste	2	Acero inoxidable	-
27	Cojinete	2	Aluminio	-

B

B

Parámetros técnicos del posicionador rotatorio electroneumático DNOVA YT-1000RSN

Dimensiones y tamaños de los posicionadores rotativos electroneumáticos DNOVA YT-1000RSN:

B

B

Parámetros técnicos del doblador manual DNOVA MON-ISO

Parámetro	Valor
Modelo doblador manual	MON-ISO
Método de montaje	Horizontal/Vertical
Grado de protección, IP	67
Tipo de conexión	ISO 5211

B

Pasaportes y certificados

Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
