Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de control.
Los actuadores neumáticos DNOVA de doble efecto rotatorios PADA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
Los distribuidores neumáticos se utilizan para el control en sistemas neumáticos con una superficie de contacto NAMUR para su instalación a través de orificios pasantes en el cuerpo. El control electromagnético se realiza mediante bobinas de tensión de 12 CA, 12 CC, 24 CA, 24 CC, 110 CA y 220 CA. Según el modelo, los distribuidores tienen control unilateral o bilateral. Los distribuidores neumáticos con control electromagnético ofrecen una amplia gama de modelos e incluyen tipos comunes de conmutación para tres (3/2) y cinco (5/2 y 5/3) distribuidores neumáticos lineales. Diseñados para su uso con actuadores neumáticos de cuarto de vuelta.
El mando manual con sinfín y reductor permite ajustar manualmente la posición del elemento de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficaz y eficiente para todas las tareas de mando manual.
El interruptor de límite es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar la posición del elemento de cierre de la válvula de la tubería. Normalmente, una caja sellada contiene dos interruptores mecánicos con voltaje de hasta 250 V, que monitorean la posición del vástago del actuador y emiten señales en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior del interruptor de límite se encuentra una semiesfera bicolor del indicador visual. Si la válvula de la tubería conectada está cerrada, solo es visible la parte roja de la semiesfera con la inscripción "CERRADO"; si está abierta, solo es visible la parte amarilla con la inscripción "ABIERTO". Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre las posiciones abierta y cerrada reduce la probabilidad de una percepción errónea de la información. Gracias al interruptor de límite, es posible transmitir información sobre la posición de la válvula de la tubería (abierta/cerrada) a los sistemas de control automatizados, lo que aumenta la fiabilidad del sistema y simplifica el diagnóstico en caso de detección de fallos.
La unidad de preparación de aire está diseñada para limpiar el aire comprimido de la humedad de las gotas y de las partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel determinado y suministrar lubricante desde el depósito al flujo de aire comprimido a los elementos del sistema neumático.
B
B

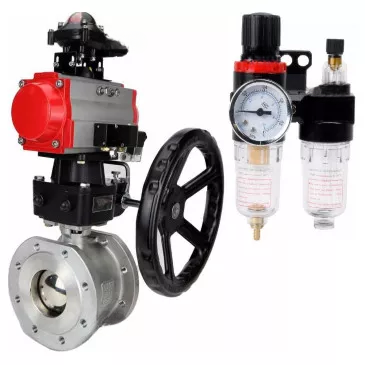

Parámetros técnicos de la válvula de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-250 PN16 de paso total con brida, cuerpo de acero inoxidable 316, con actuador neumático de doble efecto PA-DA, distribuidor neumático 4M310-08 220V, LSU APL-410N EX, reductor MON-ISO y ATU AFC2000:
| Nombre | Significado |
| Presión nominal PN, bar | 16 |
| Temperatura del entorno de trabajo, В°C | de -29 a 150 |
| Tipo de dispositivo de grúa | bidireccional |
| Solicitud | suministro de agua, suministro de calor, industria |
| Entorno de trabajo | agua, aire, ambientes neutros |
| Conexión a la tubería | con brida |
| Ingesta de agua | No |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Con accionamiento neumático |
| Unión | con brida |
| Control | actuador neumático de doble efecto |
| Disponibilidad de interruptores de límite | No |
| Disponibilidad de distribuidor neumático | Hay |
| Disponibilidad de posicionador electroneumático | No |
| Vida útil media, años | 10 |
| Garantía, y. | 1 |
B
B
Esquema de dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-250 PN16 de paso total con brida, cuerpo en acero inoxidable 316, con actuador neumático de doble efecto PA-DA, distribuidor neumático 4M310-08 220V, LSU APL-410N EX, reductor MON-ISO y ATU AFC2000
B
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-250 PN16 de paso total con brida, cuerpo en acero inoxidable 316, con actuador neumático de doble efecto PA-DA, distribuidor neumático 4M310-08 220V, LSU APL-410N EX, reductor MON-ISO y ATU AFC2000:
| Modelo | Diámetro interior, mm | Largo, mm | Mmm | Diámetro interior, mm | Г˜D1, mm | Г˜D2, mm | A, mm | E, mm | Alto 1, mm | Yo, mm | B, mm | C, mm |
| DN200 | 200 | 400 | 180 | 340 | 295 | 268 | 405 | 174 | 195 | 162 | 88 | 139 |
| DN250 | 250 | 450 | 296 | 405 | 355 | 320 | 465 | 199 | 195 | 162 | 88 | 139 |
B
B
Esquema de piezas y materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-250 PN16 de paso total con brida, cuerpo de acero inoxidable 316, con actuador neumático de doble efecto PA-DA, distribuidor neumático 4M310-08 220V, LSU APL-410N EX, reductor MON-ISO y ATU AFC2000
B
Tabla de piezas y materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-250 PN16 de paso total con brida, cuerpo en acero inoxidable 316, con actuador neumático de doble efecto PA-DA, distribuidor neumático 4M310-08 220V, LSU APL-410N EX, reductor MON-ISO y ATU AFC2000:
| N.º de artículo | Detalles | Material |
| 1 | Marco | acero inoxidable 316 |
| 2 | Almohadilla | acero inoxidable 316+grafito |
| 3 | Tapa | acero inoxidable 316 |
| 4 | tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 5 | Tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 6 | Sello de bola | PTFE |
| 7 | Pelota | acero inoxidable 316 |
| 8 | Existencias | acero inoxidable 316 |
| 9 | Almohadilla de empuje | PTFE |
| 10 | Sello de varilla | PTFE |
| 11 | Sello de prensaestopas | acero inoxidable 316 |
| 12 | Tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 13 | Marco de soporte | acero inoxidable 304 |
| 14 | Almohadilla | acero inoxidable 304 |
| 15 | Horquilla | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 16 | tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 17 | Almohadilla amortiguadora | acero inoxidable |
| 18 | Horquilla | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 19 | tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 20 | Engranaje | acero 45 |
| 22 | Tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
B
B
Parámetros técnicos del accionamiento neumático DNOVA
| Nombre | Significado |
| Diseño | doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Disponibilidad de copia de seguridad manual | No |
B
B
Esquema de las dimensiones y tamaños del accionamiento neumático DNOVA
B
B
Dimensiones y tamaños del actuador neumático DNOVA
| Modelo de unidad | DA-140 | DA-160 |
| G, mm | 25 | 30 |
| Mmm | 80 | 130 |
| N, mm | 30 | 30 |
| F0, mm | 62 | 62 |
| R, mm | 30 | 30 |
| B1, mm | 308 | 465 |
| C, mm | 67.5 | 87.5 |
| E, mm | 157 | 199 |
| Yo | 4-M8x12 | 4-M10x16 |
| A | 4-M10x16 | 4-M12x20 |
| F, mm | 36 | 38 |
| A1, mm | 210 | 310 |
| Re, mm | 70 | 87.5 |
| H | F10 | F10 |
| I | F12 | F12 |
| Yo | 22x22 | 27x27 |
B
B
Tabla de piezas y materiales del accionamiento neumático DNOVA
| No. | Nombre | Cantidad | Material | Revestimiento |
| 1 | Marco | 1 | aluminio extruido | anodizado duro |
| 2 | Tapones laterales | 2 | aluminio fundido | |
| 3 | Engranaje | 1 | acero inoxidable | niquelado |
| 4 | Pistón | 2 | acero/aluminio | oxidación/galvánico |
| 5 | Tapones | 8 | acero inoxidable | |
| 6 | Anillo de pistón | 2 | NBR | |
| 7 | Ballestas | 0-12 | acero para resortes | recubrimiento epoxi |
| 8 | Cojinete de pistón | 2 | plástico de ingeniería | |
| 9 | Anillo de pistón | 2 | NBR | |
| 10 | Enchufar | 2 | NBR | |
| 11 | Anillo de empuje | 2 | plástico de ingeniería | |
| 12 | Anillo | 1 | plástico de ingeniería | |
| 13 | Arandela | 1 | acero inoxidable | |
| 14 | Abrazadera de resorte | 2 | acero inoxidable | |
| 15 | Indicador | 1 | plástico | |
| 16 | Carcasa del indicador | 1 | plástico | |
| 17 | Cojinete | 1 | plástico de ingeniería | |
| 18 | Leva | 1 | acero | oxidación/galvánico |
| 19 | Cojinete | 1 | NBR | |
| 20 | Cojinete | 1 | plástico de ingeniería | |
| 21 | Cojinete | 1 | plástico de ingeniería | |
| 22 | Anillo de sellado | 2 | NBR | |
| 23 | Anillo de sellado | 2 | NBR | |
| 24 | Cojinete | 2 | acero inoxidable | |
| 25 | Tuerca de ajuste | 2 | acero inoxidable | |
| 26 | Tornillo de ajuste | 2 | acero inoxidable | |
| 27 | Manga | 2 | aluminio |
B
B
Distribuidor neumático DNOVA 4m310-08 220v
B
B
Parámetros técnicos del distribuidor neumático DNOVA 4m310-08 220v
| Nombre | Significado |
| Tipo de distribuidor neumático | válvula de carrete |
| Modelo de distribuidor neumático | 4m310-08 220v |
| Presión de trabajo, bar | 1,5 Г·1,8 |
| Tensión de alimentación, V | 220 V |
| Frecuencia de respuesta, ciclos/seg | 5 |
B
B
Esquema de dimensiones y tamaños del distribuidor neumático DNOVA 4m310-08 220v
B
Dimensiones y tamaños del distribuidor neumático DNOVA 4m310-08 220v
| Modelo de distribuidor neumático | 4M310-08 |
| Re, mm | 32 |
| E, mm | 69 |
| F, mm | 40 |
| Yo, mm | 45 |
| K, mm | 40 |
| Largo, mm | 134.5 |
| Mmm | 40 |
| N, mm | 24 |
| Tamaño pequeño | 27 |
| U, mm | 2.4 |
| Mmm | 17.5 |
B
B
Copia de seguridad manual de DNOVA MON-ISO
B
Parámetros técnicos de la copia de seguridad manual DNOVA MON-ISO
| Nombre | Significado |
| Modelo de copia de seguridad manual | MON-ISO |
| Desempeño climático | U, UHL, T, OM |
| Método de instalación | horizontal/vertical |
| Grado de protección, IP | 67 |
| Tipo de conexión | ISO 5211 |
B
B
Esquema de dimensiones y tamaños del backup manual DNOVA MON-ISO
B
B
Dimensiones y tamaños del backup manual DNOVA MON-ISO:
| Modelo | MON4-1200-T54-ISO |
| b1, mm | 27 |
| N, mm | 32 |
| b2, mm | 27 |
| Mmm | 30 |
| D1, mm | G102 |
| 4-M1, mm | 4-M10 |
| D2, mm | G125 |
| 4-M2, mm | 4-M12 |
| E, mm | 129x129 |
| D3, mm | G125 |
| 4-Г˜1, mm | 4-Г˜12.5 |
| D4, mm | G140 |
| 4-Г˜2, mm | 4-Г˜16.5 |
| A, mm | 188.5 |
| B, mm | 93 |
| °C, mm | G174 |
| F, mm | 202 |
| T, mm | 94 |
| Y, mm | 280 |
| Mmm | 195 |
| Tamaño pequeño | 84 |
| K, mm | 15 |
| Г˜ volante, mm | 320 |
B
B
Boceto de partes y materiales del manual de respaldo DNOVA MON-ISO
B
Tabla de partes y materiales del manual de backup DNOVA MON-ISO:
| N.º de artículo | Detalles | Material |
| 1 | Varilla para montar un actuador neumático | acero 45 |
| 2, 8 | Anillo de sellado | EPDM |
| 3 | Resorte de bloqueo | acero para resortes |
| 4 | Tapa del extremo superior | aleación de aluminio |
| 5 | Tornillo | acero 304 |
| 6 | Soporte de fijación (varilla principal) | acero 304 |
| 7 | Marco | aleación de aluminio |
| 9 | Reductor | hierro fundido VCh50 |
| 10 | Acoplamiento de transición | hierro fundido VCh40 |
| 11 | Varilla de caja de cambios | hierro fundido VCh40 |
B
B
Bloques de interruptores de límite DNOVA APL-410N EX
B
Esquema de dimensiones y tamaños de bloques de finales de carrera DNOVA APL-410N EX
B
B
Dimensiones y tamaños de los bloques de interruptores de final de carrera DNOVA APL-410N EX
| Modelo | Re, mm | D1, mm | Mmm | Largo, mm | B, mm | Mmm |
| APL-410N EX | 9.5 | 5 | 174 | 177 | 178 | 8 |
B
B
Esquema de piezas y materiales de bloques de interruptores de final de carrera DNOVA APL-410N EX
B
Tabla de piezas y materiales de los bloques de finales de carrera DNOVA APL-410N EX
| N.º de artículo | Detalle | Material |
| 1 | Indicador visual | Plástico ABS / policarbonato |
| 2 | Tapa del indicador visual | policarbonato |
| 3 | Etiqueta | |
| 4 | Tornillos de la tapa | acero inoxidable |
| 5 | Cubierta de la carcasa de LSU | fundición a presión de aluminio |
| 6 | Eje | acero inoxidable |
| 7 | Interruptores de límite | |
| 8 | Levas (excéntricas) | policarbonato |
| 9 | Caso LSU | fundición a presión de aluminio |
| 10 | Bloque de terminales | |
| 11 | Terminal de tierra | acero inoxidable |
| 12 | Orificio (rosca) para entrada de cable | |
| 13 | soporte | acero inoxidable |
B
B
Unidad de preparación de aire DNOVA AFC2000
B
Parámetros técnicos del equipo de preparación de aire DNOVA AFC2000
| Nombre | Significado |
| Presión de trabajo, bar | 8 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Tamaño de partículas filtradas, Вµm | 40 micras |
| Peso, kg | 0.395 |
B
B
Esquema de las dimensiones y tamaños de la unidad de preparación de aire DNOVA AFC2000
B
Dimensiones y tamaños de la unidad de preparación de aire DNOVA AFC2000:
| Modelo ATU | AFC2000 |
| A, mm | 162 |
| B, mm | 88 |
| C, mm | 139 |
| Re, mm | 31 |
| E, mm | 53.5 |
| F, mm | 12 |
| G, mm | 8 |
| Mmm | 7 |
| Yo, mm | 13.3 |
| J, mm | 39 |
| K, mm | 5 |
| Largo, mm | 40 |
| Mmm | 32 |
| N, mm | 53 |
| Oh, mm | 29 |
| P, mm | 6 |
| R, mm | 41.5 |
B
B
B
Pasaportes y certificados
Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
Presupuesto
Entrega
El costo y el tiempo de entrega de su pedido dependen de varios factores, como el producto específico que solicita, la cantidad y el país de destino. Cada producto puede tener diferentes plazos de fabricación y requisitos de envío, lo que puede afectar el plazo de entrega general.
Para obtener la información más precisa y actualizada sobre los costos y plazos de entrega, le recomendamos contactar a nuestros gerentes de ventas. Con gusto le proporcionarán un presupuesto detallado y un plazo de entrega estimado según sus necesidades específicas.
No dude en comunicarse con nosotros si tiene alguna pregunta o necesita más ayuda con respecto a su pedido.
Total de artículos
Subtotal de productos
