Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de control.
Los actuadores neumáticos DNOVA de doble efecto rotatorios PADA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
El mando manual con sinfín y reductor permite ajustar manualmente la posición del elemento de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficaz y eficiente para todas las tareas de mando manual.
El interruptor de límite es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar la posición del elemento de cierre de la válvula de la tubería. Normalmente, una caja sellada contiene dos interruptores mecánicos con voltaje de hasta 250 V, que monitorean la posición del vástago del actuador y emiten señales en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior del interruptor de límite se encuentra una semiesfera bicolor del indicador visual. Si la válvula de la tubería conectada está cerrada, solo es visible la parte roja de la semiesfera con la inscripción "CERRADO"; si está abierta, solo es visible la parte amarilla con la inscripción "ABIERTO". Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre las posiciones abierta y cerrada reduce la probabilidad de una percepción errónea de la información. Gracias al interruptor de límite, es posible transmitir información sobre la posición de la válvula de la tubería (abierta/cerrada) a los sistemas de control automatizados, lo que aumenta la fiabilidad del sistema y simplifica el diagnóstico en caso de detección de fallos.
B
B

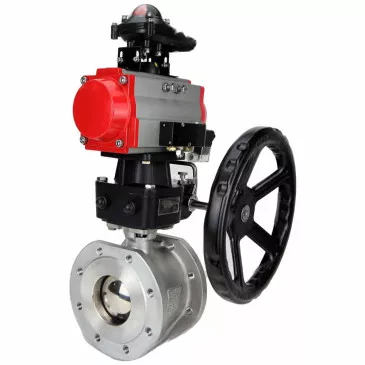

Parámetros técnicos de la válvula DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-250 de paso total de 16 bar con brida, cuerpo de acero inoxidable 316, con actuador neumático PA-DA de doble efecto, LSU APL-510N EX y reductor MON-ISO.
| Nombre | Significado |
| Presión nominal PN, bar | 16 |
| Temperatura del entorno de trabajo, В°C | de -29 a 150 |
| Tipo de dispositivo de grúa | bidireccional |
| Solicitud | suministro de agua, suministro de calor, industria |
| Entorno de trabajo | agua, aire, ambientes neutros |
| Conexión a la tubería | con brida |
| Ingesta de agua | No |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Con accionamiento neumático |
| Unión | con brida |
| Control | actuador neumático de doble efecto |
| Disponibilidad de interruptores de límite | Hay |
| Disponibilidad de distribuidor neumático | No |
| Disponibilidad de posicionador electroneumático | No |
| Vida útil media, años | 10 |
| Garantía, g. | 1 |
B
Esquema de dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-250 16 bar paso total bridada, cuerpo - acero inoxidable 316, con actuador neumático de doble efecto PA-DA, LSU APL-510N EX y reductor MON-ISO
B
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-250 16 bar paso total bridada, cuerpo - acero inoxidable 316, con actuador neumático de doble efecto PA-DA, LSU APL-510N EX y reductor MON-ISO
| Modelo | Diámetro interior, mm | Largo, mm | Mmm | Diámetro interior, mm | Г˜D1, mm | Г˜D2, mm | A, mm | E, mm | Alto 1, mm |
| DN200 | 200 | 400 | 180 | 340 | 295 | 268 | 405 | 174 | 195 |
| DN250 | 250 | 450 | 296 | 405 | 355 | 320 | 465 | 199 | 195 |
B
B
Esquema de partes y materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-250 16 bar paso total bridada, cuerpo - acero inoxidable 316, con actuador neumático de doble efecto PA-DA, LSU APL-510N EX y reductor MON-ISO, actuador neumático de doble efecto PA-DA, LSU APL-510N EX y reductor MON-ISO
B
B
Tabla de partes y materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-R DN200-250 16 bar paso total bridada, cuerpo - acero inoxidable 316, con actuador neumático de doble efecto PA-DA, LSU APL-510N EX y reductor MON-ISO
| N.º de artículo | Detalles | Material |
| 1 | Marco | acero inoxidable 316 |
| 2 | Almohadilla | acero inoxidable 316+grafito |
| 3 | Tapa | acero inoxidable 316 |
| 4 | tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 5 | Tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 6 | Sello de bola | PTFE |
| 7 | Pelota | acero inoxidable 316 |
| 8 | Existencias | acero inoxidable 316 |
| 9 | Almohadilla de empuje | PTFE |
| 10 | Sello de varilla | PTFE |
| 11 | Sello de prensaestopas | acero inoxidable 316 |
| 12 | Tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 13 | Marco de soporte | acero inoxidable 304 |
| 14 | Almohadilla | acero inoxidable 304 |
| 15 | Horquilla | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 16 | tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 17 | Almohadilla amortiguadora | acero inoxidable |
| 18 | Horquilla | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 19 | tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
| 20 | Engranaje | acero 45 |
| 22 | Tornillo | Acero inoxidable ASTM A193 Gr.B8M Cl2 |
B
B
Accionamiento neumático DNOVA
B
Parámetros técnicos del accionamiento neumático DNOVA
| Nombre | Significado |
| Diseño | doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Disponibilidad de copia de seguridad manual | No |
B
B
Esquema de las dimensiones y tamaños del accionamiento neumático.
B
B
Dimensiones y tamaños del accionamiento neumáticoВ
| Modelo de unidad | DA-140 | DA-160 |
| G, mm | 25 | 30 |
| Mmm | 80 | 130 |
| N, mm | 30 | 30 |
| F0, mm | 62 | 62 |
| R, mm | 30 | 30 |
| B1, mm | 308 | 465 |
| C, mm | 67.5 | 87.5 |
| E, mm | 157 | 199 |
| Yo | 4-M8x12 | 4-M10x16 |
| A | 4-M10x16 | 4-M12x20 |
| F, mm | 36 | 38 |
| A1, mm | 210 | 310 |
| Re, mm | 70 | 87.5 |
| H | F10 | F10 |
| I | F12 | F12 |
| Yo | 22x22 | 27x27 |
B
B
Tabla de piezas y materiales del accionamiento neumático
| No. | Nombre | Cantidad | Material | Revestimiento |
| 1 | Marco | 1 | aluminio extruido | anodizado duro |
| 2 | Tapones laterales | 2 | aluminio fundido | |
| 3 | Engranaje | 1 | acero inoxidable | niquelado |
| 4 | Pistón | 2 | acero/aluminio | oxidación/galvánico |
| 5 | Tapones | 8 | acero inoxidable | |
| 6 | Anillo de pistón | 2 | NBR | |
| 7 | Ballestas | 0-12 | acero para resortes | recubrimiento epoxi |
| 8 | Cojinete de pistón | 2 | plástico de ingeniería | |
| 9 | Anillo de pistón | 2 | NBR | |
| 10 | Enchufar | 2 | NBR | |
| 11 | Anillo de empuje | 2 | plástico de ingeniería | |
| 12 | Anillo | 1 | plástico de ingeniería | |
| 13 | Arandela | 1 | acero inoxidable | |
| 14 | Abrazadera de resorte | 2 | acero inoxidable | |
| 15 | Indicador | 1 | plástico | |
| 16 | Carcasa del indicador | 1 | plástico | |
| 17 | Cojinete | 1 | plástico de ingeniería | |
| 18 | Leva | 1 | acero | oxidación/galvánico |
| 19 | Cojinete | 1 | NBR | |
| 20 | Cojinete | 1 | plástico de ingeniería | |
| 21 | Cojinete | 1 | plástico de ingeniería | |
| 22 | Anillo de sellado | 2 | NBR | |
| 23 | Anillo de sellado | 2 | NBR | |
| 24 | Cojinete | 2 | acero inoxidable | |
| 25 | Tuerca de ajuste | 2 | acero inoxidable | |
| 26 | Tornillo de ajuste | 2 | acero inoxidable | |
| 27 | Manga | 2 | aluminio |
B
B
Copia de seguridad manual de DNOVA MON-ISO
B
Parámetros técnicos de la copia de seguridad manual DNOVA MON-ISO
| Nombre | Significado |
| Modelo de copia de seguridad manual | MON-ISO |
| Desempeño climático | U, UHL, T, OM |
| Método de instalación | horizontal/vertical |
| Grado de protección, IP | 67 |
| Tipo de conexión | ISO 5211 |
B
B
Esquema de dimensiones y tamaños del backup manual DNOVA MON-ISO
B
Dimensiones y tamaños del backup manual DNOVA MON-ISO:
| Modelo | MON4-1200-T54-ISO |
| b1, mm | 27 |
| N, mm | 32 |
| b2, mm | 27 |
| Mmm | 30 |
| D1, mm | G102 |
| 4-M1, mm | 4-M10 |
| D2, mm | G125 |
| 4-M2, mm | 4-M12 |
| E, mm | 129x129 |
| D3, mm | G125 |
| 4-Г˜1, mm | 4-Г˜12.5 |
| D4, mm | G140 |
| 4-Г˜2, mm | 4-Г˜16.5 |
| A, mm | 188.5 |
| B, mm | 93 |
| °C, mm | G174 |
| F, mm | 202 |
| T, mm | 94 |
| Y, mm | 280 |
| Mmm | 195 |
| Tamaño pequeño | 84 |
| K, mm | 15 |
| Г˜ volante, mm | 320 |
B
B
Boceto de partes y materiales del manual de respaldo DNOVA MON-ISO
B
B
Tabla de partes y materiales del manual de backup DNOVA MON-ISO:
| N.º de artículo | Detalles | Material |
| 1 | Varilla para montar un actuador neumático | acero 45 |
| 2, 8 | Anillo de sellado | EPDM |
| 3 | Resorte de bloqueo | acero para resortes |
| 4 | Tapa del extremo superior | aleación de aluminio |
| 5 | Tornillo | acero 304 |
| 6 | Soporte de fijación (varilla principal) | acero 304 |
| 7 | Marco | aleación de aluminio |
| 9 | Reductor | hierro fundido VCh50 |
| 10 | Acoplamiento de transición | hierro fundido VCh40 |
| 11 | Varilla de caja de cambios | hierro fundido VCh40 |
B
B
Bloque de interruptor de límite DNOVA APL-510N EX
B
Parámetros técnicos de la unidad de final de carrera DNOVA APL-510N EX
| Nombre | Significado |
| Modelo de bloque de interruptor de límite | APL-510N EX |
| Temperatura ambiente, В°C | de -20 a 66 |
| Vida útil, años | 10 |
B
B
Esquema de las dimensiones y tamaños del bloque de final de carrera DNOVA APL-510N EX
B
Dimensiones y tamaños de la unidad de final de carrera DNOVA APL-510N EX:
| Modelo | APL-510N EX |
| A, mm | 118 |
| B, mm | 118 |
| C, mm | 138.4 |
| Re, mm | 17 |
| E, mm | 19 |
| F, mm | 7 |
| G, mm | 3 |
| Mmm | 4 |
| Yo, mm | 59 |
| J, mm | 59 |
| K, mm | 59 |
| Largo, mm | 59 |
| Mmm | 121.4 |
| Г˜d1, mm | 50 |
| Г˜d2, mm | 5 |
B
Pasaportes y certificados
Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
