Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de calefacción, suministro de agua, vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.
El actuador rotatorio neumático está diseñado para automatizar el proceso de control de válvulas industriales, así como para determinar la posición del cuerpo de cierre de la válvula.

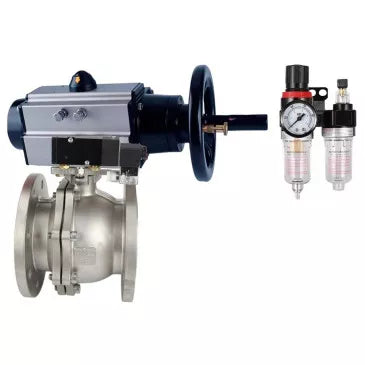

Parámetros técnicos Válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H DN80-100 16 bar, paso total bridada, acero inoxidable SS316, junta - PTFE
| Nombre | Valor |
|---|---|
| Presión nominal PN, bar | 16 |
| Temperatura de funcionamiento, В°C | -50 a 200 |
| Tipo de válvula | Bidireccional |
| Solicitud | Suministro de calor |
| Medio de trabajo | Agua, aire, vapor, agua técnica, petróleo, productos derivados del petróleo. |
| Tipo de conexión de tubería | Con bridas |
| Dispensador de agua | No |
| Tipo de orificio | Paso completo |
| Clase de estanqueidad | A |
| Tipo de control | Actuador neumático |
| Tipo de conexión | Con bridas |
| Actuación | Actuador neumático de doble efecto |
| Interruptores de límite | Sí |
| Distribuidor neumático | Sí |
| Posicionador electroneumático | No |
| Garantía, años | 1 |
| País natal | Porcelana |
B
B
B
Dimensiones y dimensiones Válvulas de bolaВ DNOVA BV3232P(2pc)-FP-F-ISO-H DN80-100 16 bar, paso total con brida, acero inoxidable SS316, junta - PTFE
| Tamaño | GD | GD1 | Г˜D2 | Yo | H | A | mi | I | B | do |
| 80 | 220 | 160 | 127 | 180 | 220 | 495 | 200 | 162 | 88 | 139 |
| 100 | 221 | 180 | 157 | 190 | 221 | 495 | 200 | 162 | 88 | 139 |
Dimensiones del boceto y dimensiones Válvulas de bolaВ DNOVA BV3232P(2pc)-FP-F-ISO-H DN80-100 16 bar, paso total con brida, acero inoxidable SS316, sello - PTFE
B
B
Tabla de piezas y materiales Válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H DN80-100 16 bar, paso total con brida, acero inoxidable SS316, junta - PTFE
| - | Parte | Material |
|---|---|---|
| 1 | Cuerpo | Acero 316 |
| 2 | Sello de bola | RPTFE |
| 3 | Pelota | Acero 316 |
| 4,6,12 | Perno, tuerca | Acero 304 |
| 5,10 | Sello | PTFE |
| 7 | Tubo | Acero 316 |
| 8 | Provenir | Acero 316 |
| 9 | Embalaje | PTFE |
| 11 | Embalaje | Acero 304 |
Boceto de piezas y materiales Válvulas de bola DNOVA BV3232P(2 piezas)-FP-F-ISO-H DN80-100 16 bar, paso total con brida, acero inoxidable SS316, sello - PTFE
B
Parámetros técnicos del actuador neumático PA-DA-105-1:
| Tipo de actuador neumático | de doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Temperatura de funcionamiento, В°C | -20 a +80 |
| Indicador visual de posición | abierto / cerrado |
| Control manual | volante |
| Ángulo de giro, В° | 90 ± 5 |
| Estándar de conexión superior | Namur |
| Estándar de conexión de aire | Namur |
| Rosca de conexión de suministro de aire | G 1/4Кє |
| Tipo de brida ISO | F07/F10 |
| Tallo cuadrado, mm | 22x22 |
| Peso, kg | 9 |
| Vida media, ciclos cerrados/abiertos | 300 000 |
Actuador neumático PA-DA-105-1
B
B
Dimensiones y dimensiones del actuador neumático PA-DA-105-1:
| A, mm | 495 |
| A1, mm | 461.5 |
| B, mm | 133 |
| C, mm | 109.5 |
| Re, mm | 153 |
| E, mm | 57.5 |
| F, mm | 64 |
| G, mm | 26 |
| Mmm | 80 |
| Yo, mm | 30 |
| N, mm | 22 |
| Ancho, mm | 200 |
| J, mm | 102 |
| K, mm | 70 |
| Largo, mm | M10x16 |
| Mmm | M8x13 |
| Oh, mm | 4 |
| P, mm | 4 |
| Tamaño pequeño | M6 |
| T, mm | 24 |
| U, mm | 32 |
Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1
B
B
Tabla de piezas y materiales del actuador de aire PA-DA-105-1:
| - | Nombre de la pieza | Material |
| 1 | Tornillo indicador | ABS (plástico) |
| 2 | Indicador de posición | ABS (plástico) |
| 3 | Clip de resorte | Acero inoxidable 304 |
| 4 | Arandela | Acero inoxidable 304 |
| 5 | Lavadora externa | Plástico de ingeniería |
| 6 | Tornillo de ajuste | Acero inoxidable 304 |
| 7 | Tuerca | Acero inoxidable 304 |
| 8 | Arandela | Acero inoxidable 304 |
| 9 | Cuerpo | Aleación de aluminio extruido |
| 10 | Pistón | Aleación de aluminio fundido a presión |
| 11 | Junta tórica del pistón | NBR |
| 12 | Grupo de cojinetes | Plástico de ingeniería |
| 13 | Junta tórica de la tapa del extremo | NBR |
| 14 | Tapa del extremo | Aleación de aluminio fundido a presión recubierta de pintura de poliéster. |
| 15 | Tornillo de fijación | Acero inoxidable 304 |
| 16 | Arandela interna | Plástico de ingeniería |
| 17 | Anillo de sellado | NBR |
| 18 | Cojinete | Plástico de ingeniería |
| 19 | Anticipo | Acero aleado |
| 20 | Engranaje | Acero aleado |
| 21 | Cojinete | Plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
Esquema de piezas y materiales del actuador neumático PA-DA-105-1
B
B
Parámetros técnicos de la válvula neumática DNOVA
| Parámetro | Valor |
|---|---|
| Tipo de distribuidor neumático | Carrete |
| Presión de funcionamiento, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| Frecuencia de actuación, ciclos/seg | 5 |
B
B
Dimensiones y dimensiones de la válvula de control direccional neumática DNOVA 4V320-10 220V
| Parámetro | Valor (mm) |
|---|---|
| A | 71.9 |
| B | 45 |
| do | 94.4 |
| D | 27 |
| mi | 69 |
| F | 40 |
| I | 24 |
| K | 40 |
| Yo | 188.8 |
| METRO | 69.4 |
| norte | 50 |
| Oh | 83.4 |
| PAG | 22 |
| S | 20 |
| T | 6.5 |
| Tú | 2.4 |
| H | 82.4 |
Esquema de dimensiones y dimensiones de la válvula neumática DNOVA 4V320-10 220V
Parámetros técnicos de la unidad de tratamiento de aire DNOVA AFC2000
| Parámetro | Valor |
|---|---|
| Presión de funcionamiento, bar | 8 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Tamaño de partícula filtrada, µm | 40 µm |
| Peso, kg | 0.395 |
Dimensiones y dimensiones de la unidad de tratamiento de aire DNOVA AFC2000
| Parámetro | Valor |
|---|---|
| Modelo | AFC2000 |
| A, mm | 162 |
| B, mm | 88 |
| C, mm | 139 |
| Re, mm | 31 |
| E, mm | 53.5 |
| F, mm | 12 |
| G, mm | 8 |
| Mmm | 7 |
| Yo, mm | 13.3 |
| J, mm | 39 |
| K, mm | 5 |
| Largo, mm | 40 |
| Mmm | 32 |
| N, mm | 53 |
| Oh, mm | 29 |
| P, mm | 6 |
| R, mm | 41.5 |
Esquema de dimensiones y dimensiones de la unidad de tratamiento de aire DNOVA AFC2000
