Descripción
Las válvulas de bola se utilizan como válvulas de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permiten válvulas de bola como válvulas de regulación.
El actuador rotatorio neumático está diseñado para automatizar el proceso de control de válvulas industriales, así como para determinar la posición del cuerpo de cierre de la válvula.
El posicionador rotatorio electroneumático se utiliza para controlar actuadores rotatorios neumáticos mediante un controlador eléctrico o un sistema de control con un rango de señal de salida de CC analógica de 4 a 20 mA.
B
B
B

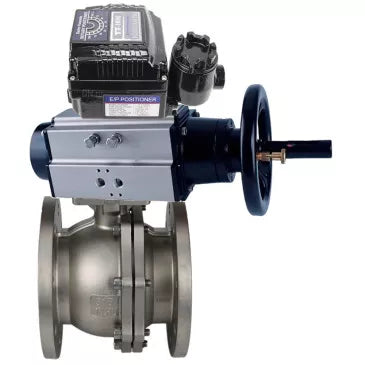

Parámetros técnicos de la válvula de bola DNOVA BV3232P(2pc)-FP-F-ISO-H DN80-100 16 bar, brida de paso total, acero inoxidable SS316, junta PTFE, con actuador neumático de doble efecto PA-DA-105-1 y con posicionador rotatorio electroneumático YT-1000RSN con retroalimentación:
|
Parámetro |
Valor |
|
Presión nominal PN, bar |
16 |
|
Temperatura del medio de trabajo, В°C |
De -50 a 200 |
|
Tipo de dispositivo de válvula |
Bidireccional |
|
Solicitud |
Suministro de calor |
|
Medio de trabajo |
Agua, aire, vapor, agua técnica, petróleo, productos derivados del petróleo. |
|
Conexión a tubería |
Con bridas |
|
Tipo de sección transversal de flujo |
Calibre completo |
|
Clase de estanqueidad |
A |
|
Tipo de control |
Con actuador neumático |
|
Conexión |
Con bridas |
|
Control |
Actuador neumático de doble efecto |
|
Presencia de interruptores de límite |
No |
|
Presencia de distribuidor neumático |
No |
|
Presencia de posicionador electroneumático |
Sí |
|
Garantía, años |
1 |
|
País de fabricación |
Porcelana |
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H DN80-100 16 bar, paso total con bridas, acero inoxidable SS316, sello - PTFE, con actuador neumático de doble efecto PA-DA-105-1 y con posicionador rotatorio electroneumático YT- 1000RSN con retroalimentación:
| Modelo | Largo, mm | Tamaño pequeño | C, mm | Mmm | A, mm | E, mm | Diámetro interior, mm | Г˜D1, mm | Г˜D2, mm |
| DN80 | 180 | 62.5 | 117.5 | 115 | 495 | 200 | 200 | 168 | 138 |
| DN100 | 190 | 62.5 | 117.5 | 221 | 495 | 200 | 221 | 180 | 157 |
B
Tabla de piezas y materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H DN80-100 16 bar, paso total bridada, acero inoxidable SS316, sello - PTFE, con actuador neumático de doble efecto PA-DA-105-1 y con posicionador rotatorio electroneumático YT- 1000RSN con retroalimentación:
|
- |
Nombre de la pieza |
Material |
|
1 |
Cuerpo |
Acero 316 |
|
2 |
Sello de bola |
RPTFE |
|
3 |
Pelota |
Acero 316 |
|
4, 6, 12 |
Perno, tuerca |
Acero 304 |
|
5, 10 |
Sello |
PTFE |
|
7 |
Espiga |
Acero 316 |
|
8 |
Provenir |
Acero 316 |
|
9 |
Glándula |
PTFE |
|
11 |
Componente de la glándula |
Acero 304 |
B
Parámetros técnicos de los actuadores neumáticos DNOVA:
| Nombre | Valor |
| Construcción | Doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Disponibilidad de doblador manual | No |
B
Dimensiones y tamaños de actuadores neumáticos DNOVA:
| Modelo de actuador neumático | PA-DA-105-1 |
| A, mm | 495 |
| A1, mm | 461.5 |
| B, mm | 133 |
| C, mm | 109.5 |
| Re, mm | 153 |
| E, mm | 57.5 |
| F, mm | 64 |
| G, mm | 26 |
| Mmm | 80 |
| Yo, mm | 30 |
| N, mm | 22 |
| Ancho, mm | 200 |
| J, mm | 102 |
| K, mm | 70 |
| Largo, mm | M10x16 |
| Mmm | M8x13 |
| Oh, mm | 4 |
| P, mm | 4 |
| Tamaño pequeño | M6 |
| T, mm | 24 |
| U, mm | 32 |
B
B
Tabla de piezas y materiales para actuadores neumáticos DNOVA:
| - | Nombre de la pieza | Material |
| 1 | Tornillo indicador | ABS (plástico) |
| 2 | Indicador de posición | ABS (plástico) |
| 3 | Clip de resorte | Acero inoxidable 304 |
| 4 | Arandela | Acero inoxidable 304 |
| 5 | Lavadora externa | Plástico de ingeniería |
| 6 | Tornillo de ajuste | Acero inoxidable 304 |
| 7 | Tuerca | Acero inoxidable 304 |
| 8 | Arandela | Acero inoxidable 304 |
| 9 | Cuerpo | Aleación de aluminio extruido |
| 10 | Pistón | Aleación de aluminio fundido a presión |
| 11 | Junta tórica del pistón | NBR |
| 12 | Grupo de cojinetes | Plástico de ingeniería |
| 13 | Junta tórica de la tapa del extremo | NBR |
| 14 | Tapa del extremo | Aleación de aluminio fundido a presión recubierta de pintura de poliéster. |
| 15 | Tornillo de fijación | Acero inoxidable 304 |
| 16 | Arandela interna | Plástico de ingeniería |
| 17 | Anillo de sellado | NBR |
| 18 | Cojinete | Plástico de ingeniería |
| 19 | Anticipo | Acero aleado |
| 20 | Engranaje | Acero aleado |
| 21 | Cojinete | Plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
B
B
Parámetros técnicos del posicionador rotatorio electroneumático DNOVA YT-1000RSN
| Nombre | Valor |
| Modelo de posicionador electroneumático | YT-1000RSN |
| Señal de entrada de control, mA | 4 ~ 20 |
| Resistencia interna, ohmios | 250(±15) |
| Presión de entrada, bar | 1,4~7 |
| Ángulo de recorrido de la palanca | 0~90° |
| Rosca de conexión de aire comprimido | 1/4" |
| Rosca de conexión del manómetro | 1/8" |
| Prensaestopas | G1/2″ |
| Tipo de protección | IP66 |
| Caudal de aire comprimido, l/min | 3 |
| Caudal de aire de salida, l/min | 80 |
| Material del cuerpo | fundición de aluminio |
Dimensiones y tamaños de los posicionadores rotativos electroneumáticos DNOVA YT-1000RSN:
| Modelo de posicionador | YT-1000RSI |
| A, mm | 224.3 |
| B, mm | 166.5 |
| C, mm | 117.5 |
| Re, mm | 132.3 |
| E, mm | 6 |
| F, mm | 122 |
| G, mm | 45 |
| Mmm | 45 |
| Yo, mm | 23 |
| J, mm | 27 |
| K, mm | 32.5 |
| Largo, mm | 35.5 |
| Mmm | 91.8 |
| N, mm | 37.2 |
| Oh, mm | 43.5 |
| P, mm | 26.5 |
| Q, mm | 33 |
| R, mm | 80.25 |
| Tamaño pequeño | 62.5 |
| T, mm | 8 |
| U1, mm | 70 |
| U2, mm | 93 |
| V1, mm | 40 |
| V2, mm | 63 |
| Ancho, mm | 26 |
| X, mm | 32 |
| Y, mm | 9 |
| Z, mm | 24 |
B
B
