The number that matters
Max. medium temperature
200°C
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Vapor
- Productos derivados del petróleo
- Medios líquidos
- Medios neutrales
- Medios gaseosos

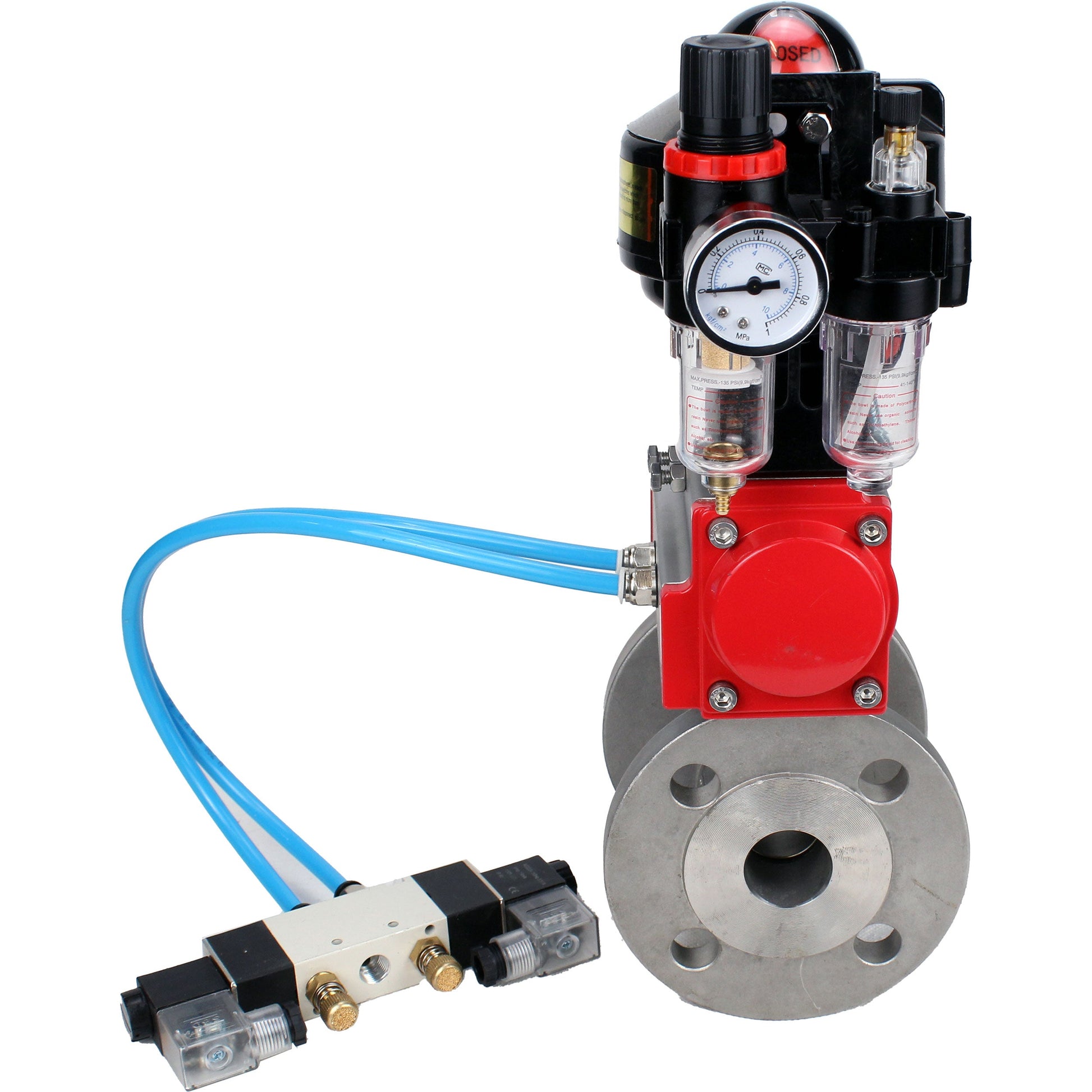

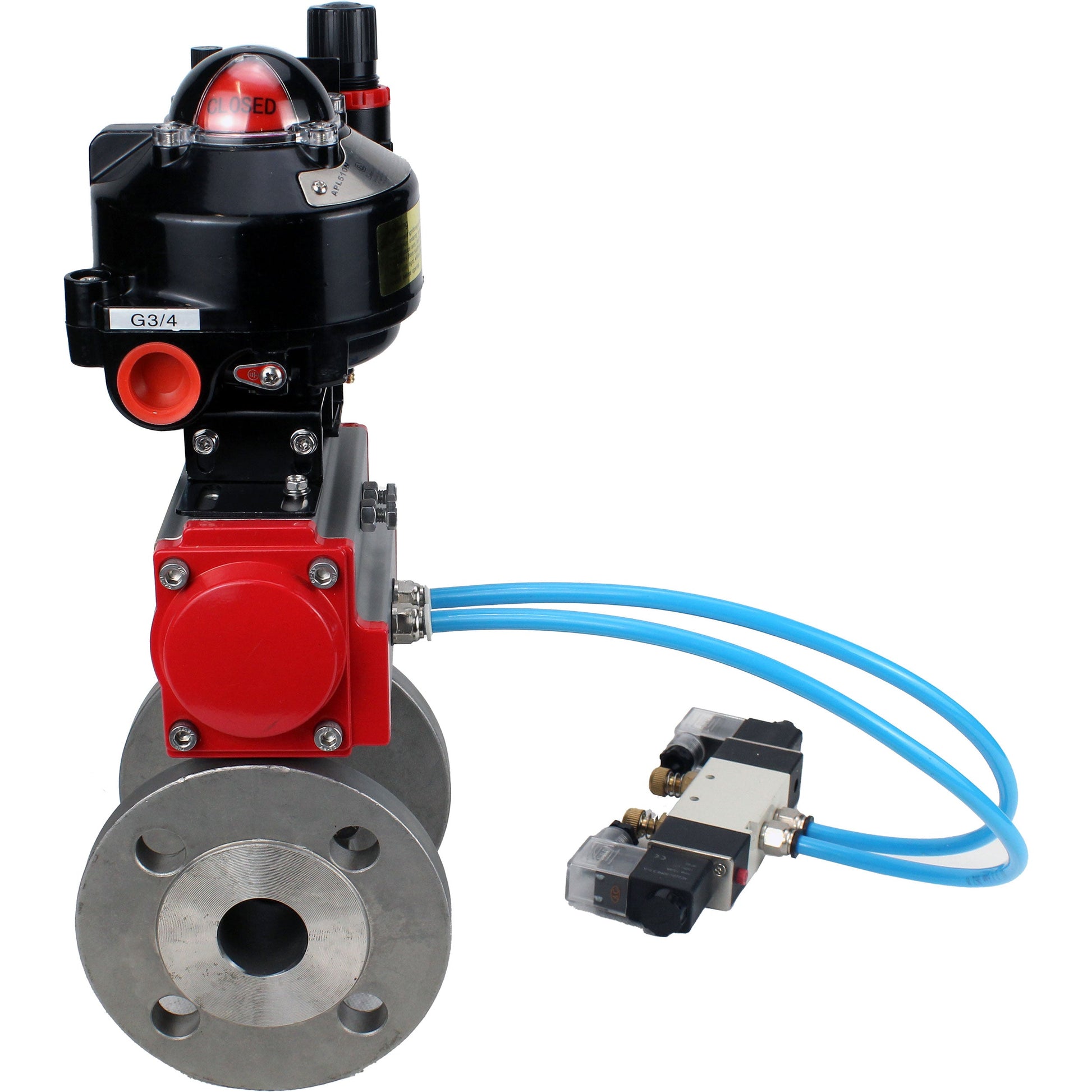

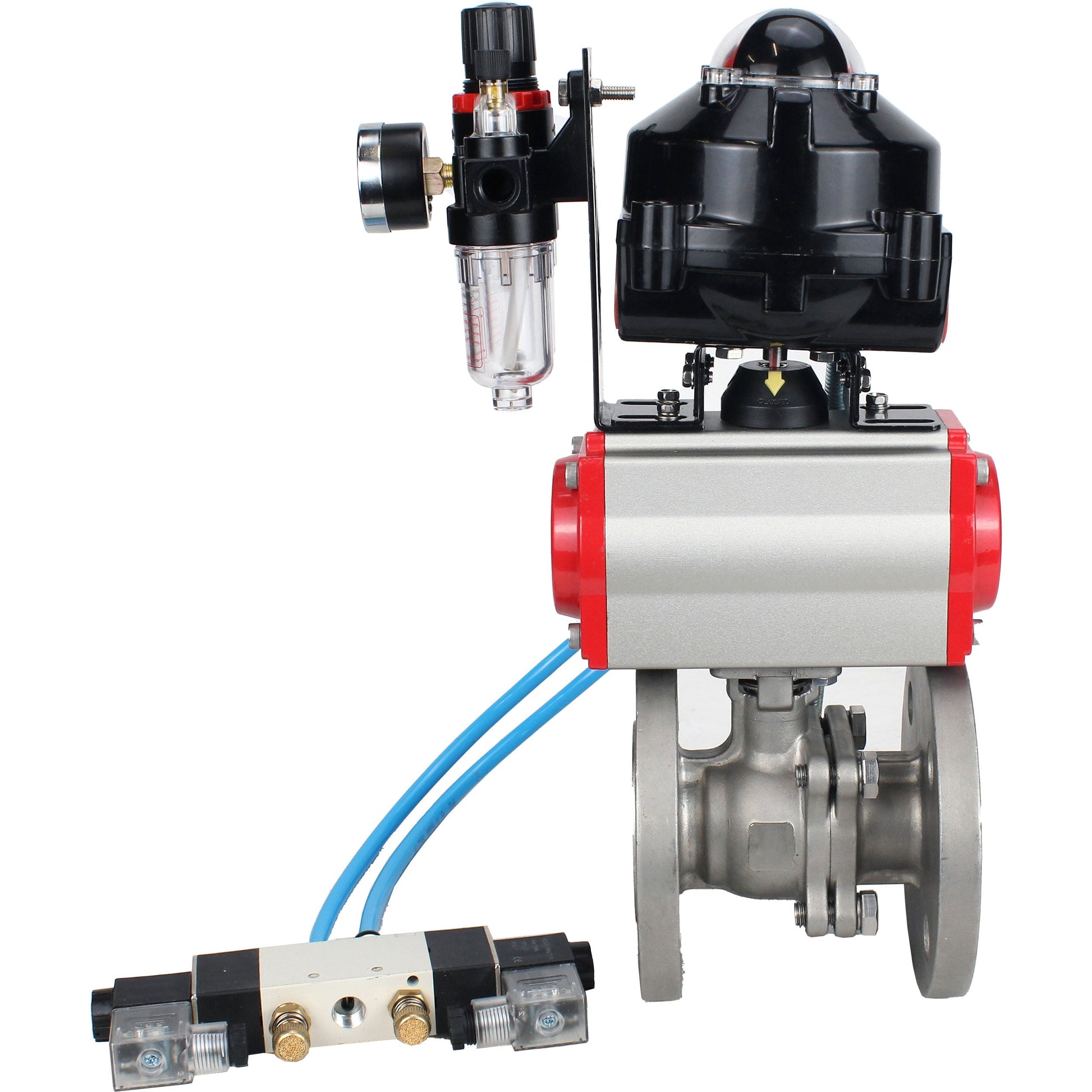

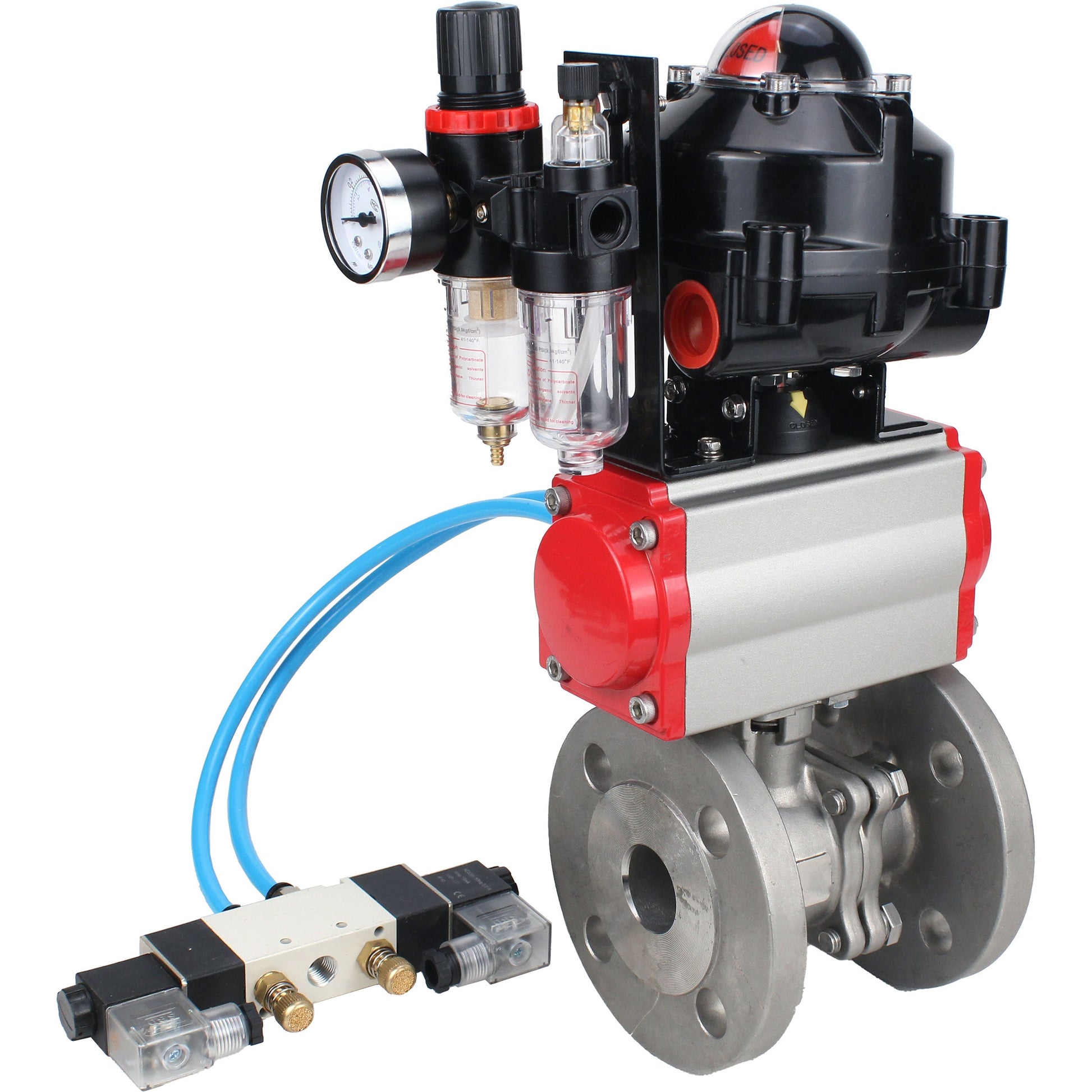

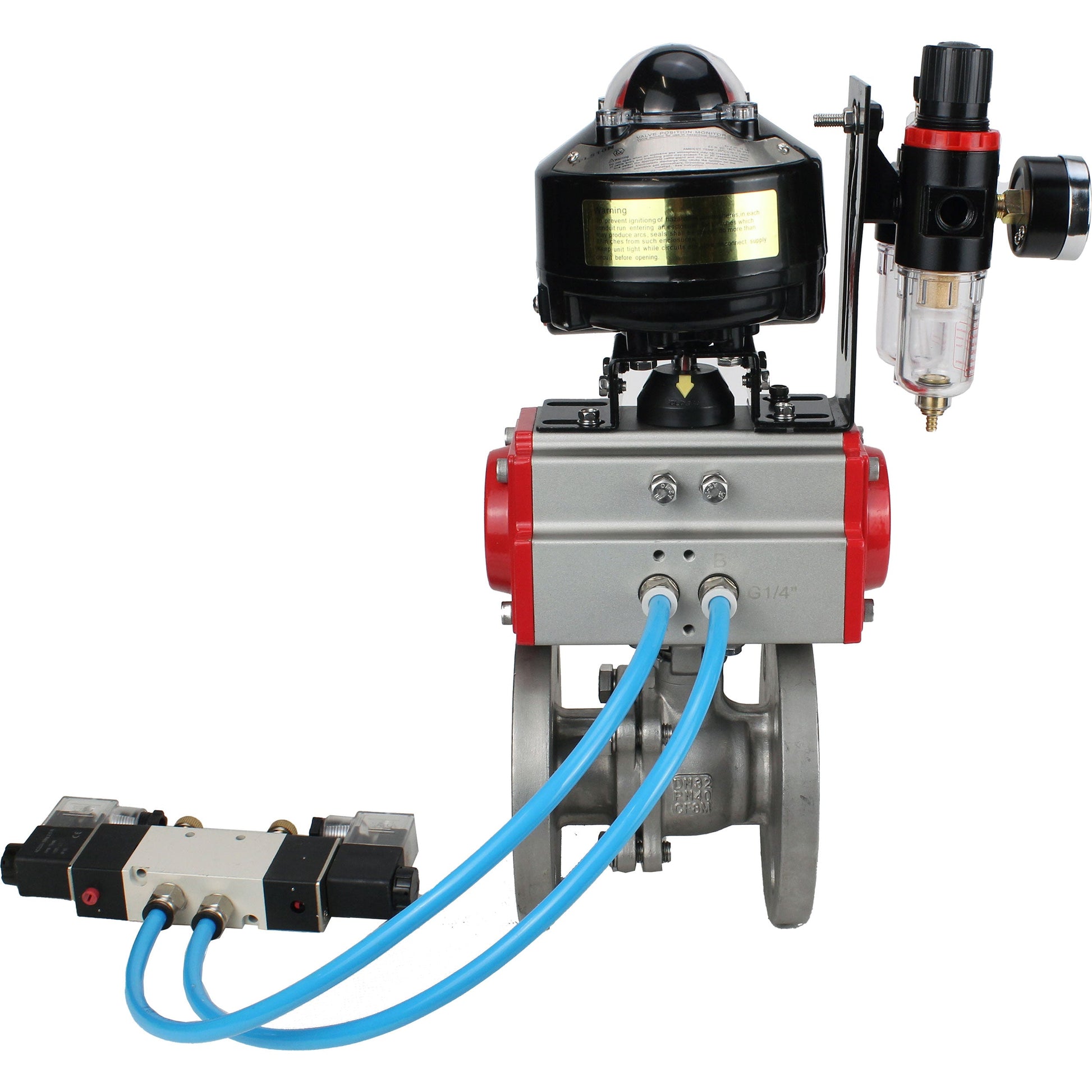

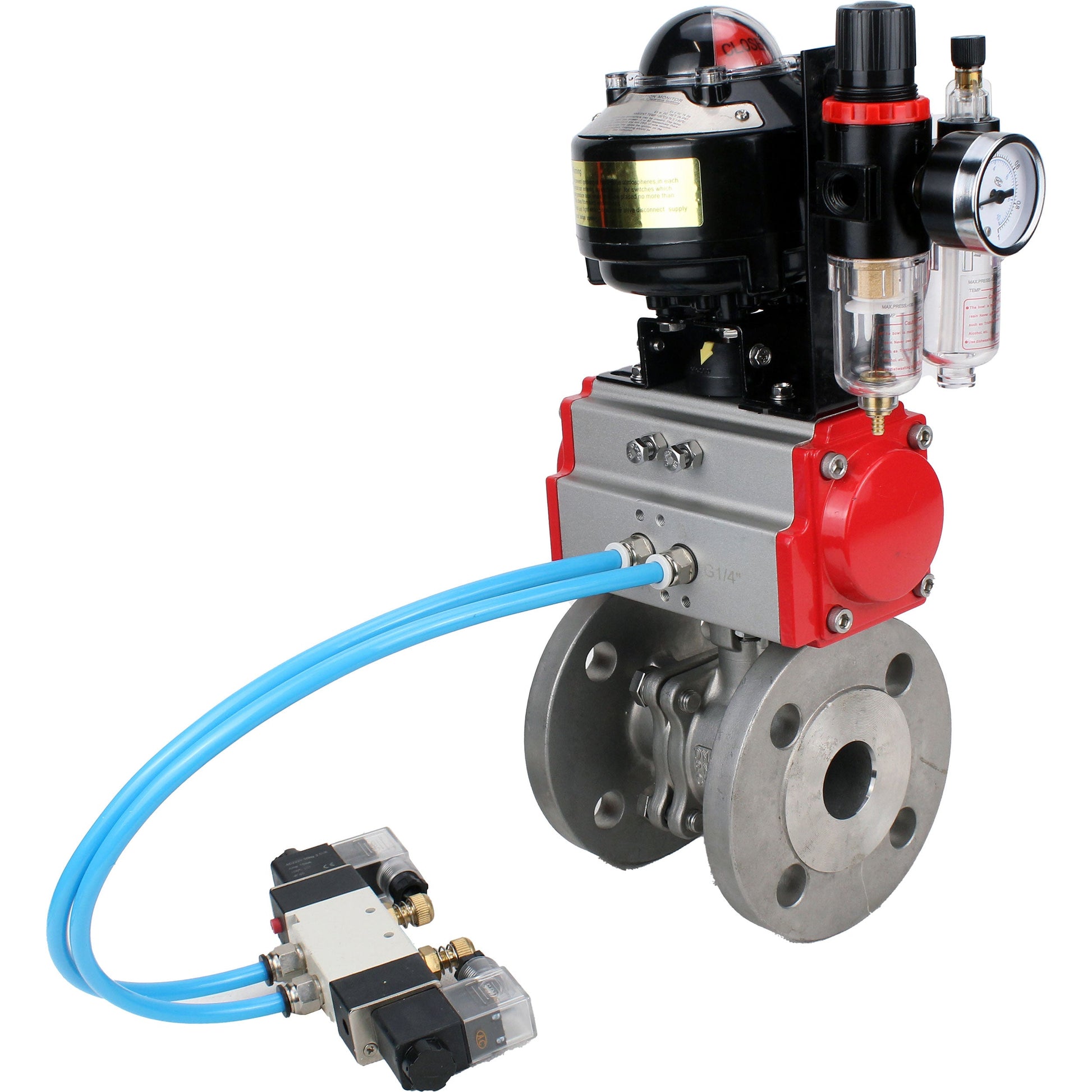

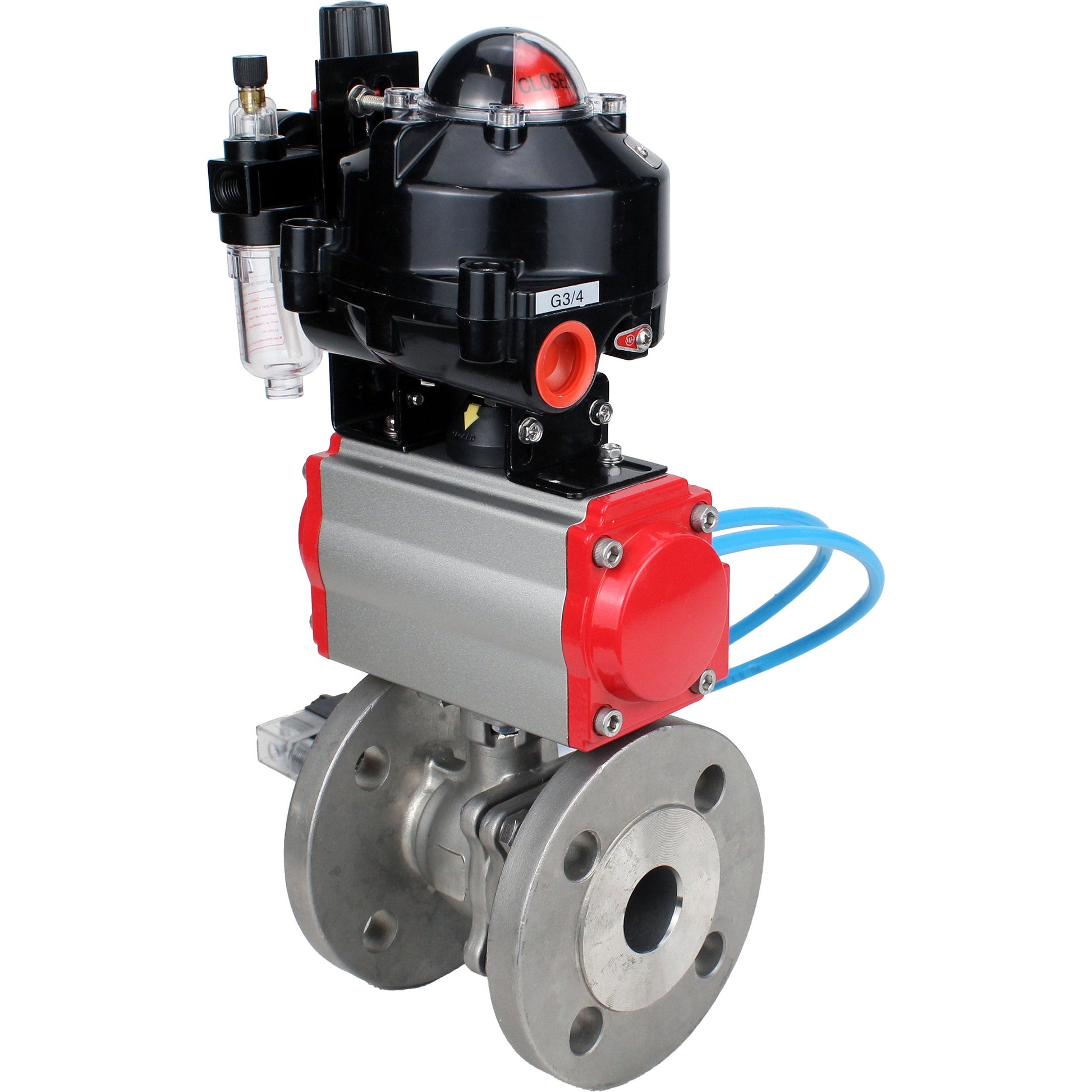

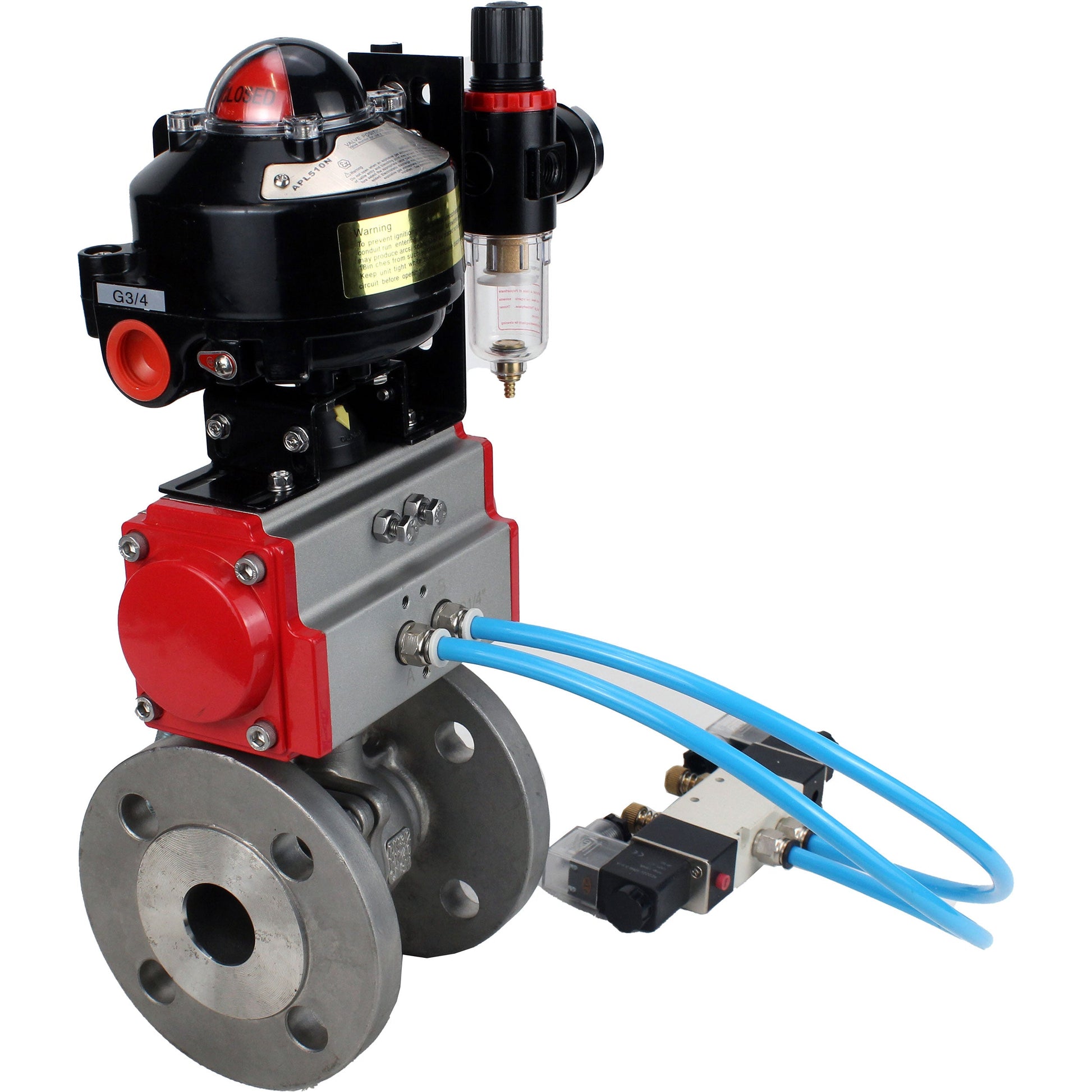

La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.
Los actuadores neumáticos PA-DA están diseñados para automatizar el control de válvulas de cierre industriales (válvulas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para su uso tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un revestimiento anticorrosivo.
Los distribuidores neumáticos 4V320-08 220 V se utilizan para el control en sistemas neumáticos con una superficie de contacto NAMUR para la instalación de distribuidores a través de orificios pasantes en la carcasa.
La unidad de preparación de aire AFC2000 está diseñada para purificar el aire comprimido de la humedad y las partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel determinado y suministrar lubricante desde el tanque al flujo de aire comprimido hacia los elementos del sistema neumático con un amplio rango de caudal, desde 500 litros/minuto hasta 10 000 litros/minuto. El lubricador (pulverizador de aceite) añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para la lubricación adicional de los componentes de control: cilindros y distribuidores neumáticos.
El interruptor de límite DNOVA APL-510N-EX es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del elemento de cierre de las válvulas de tuberías. Normalmente, una caja sellada contiene dos interruptores mecánicos de hasta 250 V, que monitorizan la posición del vástago del actuador y emiten señales en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior del interruptor de límite se encuentra una semiesfera bicolor del indicador visual. Si la válvula de la tubería conectada está cerrada, solo es visible la parte roja de la semiesfera con la inscripción CERRADO; si está abierta, solo es visible la parte amarilla con la inscripción ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre las posiciones abierta y cerrada reduce la probabilidad de una percepción errónea de la información. Gracias al uso de la LSU, es posible transmitir información sobre la posición de las válvulas de la tubería (abiertas/cerradas) a los sistemas de control automatizados, lo que aumenta la confiabilidad del sistema en su conjunto y simplifica el diagnóstico cuando se detectan fallas.
B
B
Datos técnicos de las válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H PA-DA 4V320-08 220V APL-510N Ex AFC2000
| Diámetro nominal DN, mm | 40 – 300 |
| Presión nominal PN, MPa (kg/cm2) | 1.6 (16) |
| Dirección del flujo | bilateral |
| Temperatura del entorno de trabajo t, °C |
-20 a +85 para NBR -20 a +120 para EPDM -10 a +180 para PTFE |
| Entorno de trabajo |
EPDM: agua fría y caliente, aire sin impurezas de aceite y grasa, otros ambientes neutros al material. PTFE: agua, álcalis, ácidos, disolventes y oxidantes NBR: agua, aceites minerales, hidrocarburos, aceites, grasas |
| Conexión a la tubería | entre bridas |
B
B
Boceto de detalle de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H PA-DA 4V320-08 220V APL-510N Ex AFC2000
B
Materiales de las piezas de las válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H PA-DA 4V320-08 220V APL-510N Ex AFC2000
| No. | Detalle | Material |
|---|---|---|
| 1 | Marco | acero inoxidable SS316 |
| 2 | Sello de bola | RPTFE |
| 3 | Pelota | acero inoxidable SS316 |
| 4 | Tornillo | acero inoxidable SS304 |
| 5 | Caza de focas | PTFE |
| 6 | tornillo | acero inoxidable SS304 |
| 7 | rama de tubería | acero inoxidable SS316 |
| 8 | Existencias | acero inoxidable SS316 |
| 9 | Sello | PTFE |
| 10 | Sello de varilla | PTFE |
| 11 | Sello | acero inoxidable SS304 |
| 12 | tornillo | acero inoxidable SS304 |
| 13 | Palanca | acero inoxidable SS316, PVC |
B
B
Boceto de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H PA-DA 4V320-08 220V APL-510N Ex AFC2000
Dimensiones generales y de instalación de las válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H PA-DA 4V320-08 220V APL-510N Ex AFC2000
| DN | D1 | D | Yo | L1 | H | incógnita | Y |
| 15 | 15 | 95 | 114 | 153 | 98 | 88 | 162 |
| 20 | 20 | 104 | 120 | 153 | 98 | 88 | 162 |
| 25 | 25 | 113 | 125 | 174 | 115 | 88 | 162 |
| 32 | 32 | 139 | 130 | 174 | 115 | 88 | 162 |
| 40 | 38 | 149 | 140 | 174 | 115 | 88 | 162 |
| 50 | 50 | 165 | 150 | 216 | 135 | 88 | 162 |
| 65 | 64 | 185 | 170 | 216 | 135 | 88 | 162 |
| 80 | 79 | 200 | 180 | 216 | 135 | 88 | 162 |
| 100 | 99 | 221 | 190 | 279 | 160 | 88 | 162 |
| 125 | 120 | 200 | 325 | 405 | 210 | 88 | 162 |
| 150 | 145 | 286.5 | 345 | 405 | 210 | 88 | 162 |
| 200 | 200 | 340 | 400 | 465 | 237 | 88 | 162 |
| 250 | 250 | 410 | 450 | 542 | 295 | 88 | 162 |
B
B
Características técnicas de los actuadores neumáticos PA-DA
| Diseño | Doble acción |
| Presión nominal PN, bar | 12 |
| Presión de trabajo, bar | 2… 8 |
| Entorno de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Temperatura de funcionamiento t, °C | · de -20 a +80 · de -40 a +80 (versión de baja temperatura) · de -20 a +160 (con aire seco) |
| Rango de ajuste | В±5В° para rotación a 0В° y 90В° |
| Duplicación manual | Hay |
| Indicador de posición | abierto/cerrado |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen revestimiento anticorrosivo). |
B
B
Boceto de materiales del actuador neumático PA-DA
B
Materiales de las piezas del actuador neumático PA-DA
| No. | Nombre | Material |
| 1 | Marco | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Abrazadera de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
B
B
Características técnicas del distribuidor neumático 4V320-08 220 V
| Nombre | Significado |
| Tipo de distribuidor neumático | válvula de carrete |
| Material del cuerpo | aleación de aluminio y tecnopolímero |
| Control | electromagnético bidireccional |
| Esquema de trabajo |
5/2 5 líneas de trabajo; 2 posiciones |
| Área transversal efectiva, mm2 |
modelo 4V320-8 – 25 (Cv = 1,4) modelo 4V320-10 – 30 (Cv = 1,68) |
| Hilo de puertos de trabajo |
modelo 4V320-8 – G 1/4" modelo 4V320-10 – G 3/8" |
| Rosca del puerto de escape |
modelo 4V320-8 – G 1/4" modelo 4V320-10 – G 1/4" |
| Presión de trabajo, bar | 1,5 g·8 |
| Presión máxima, bar | 12 |
| Entorno de trabajo |
aire purificado (finura de filtración 40 micras) |
| Tensión de alimentación, V | 220 |
| Potencia máxima, VA | 4.5 |
|
Cambios permisibles en tensión de alimentación |
±10% |
| Grado de protección/clase de aislamiento | IP65/F |
| Temperatura de funcionamiento, В°C | de -5 a +50 |
| Frecuencia máxima de respuesta | 5 ciclos por segundo |
| Tiempo mínimo de conmutación, s | 0.05 |
| Caudal, l/min |
modelo 4V320-8 – 1.350 modelo 4V320-10 – 2250 |
| Recurso promedio, ciclos | 20.000.000 |
| Peso, kg | 1,2 |
Parámetros principales de la unidad de preparación de aire AFC2000
| Presión de trabajo, bar | 8 |
| Presión máxima, bar | 10 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Presión de destrucción, bar | 15 |
| Conexión de aire | 1/4" |
| Temperatura de funcionamiento, C | de -5 a +60 |
| Tamaño de partículas filtradas, Вµm | 40 |
| Viscosidad del aceite | ISO VG 32 |
| Peso, kg | 0.395 |
| Composición del kit | filtro separador de humedad, regulador de presión, lubricador, soporte |
B
B
Características de la unidad de interruptor de límite APL-510N-EX
| Parámetro | Significado |
| Marco |
IP67/NEMA4 4X,7,9 para todo tipo de clima a prueba de explosiones E EX d IIC T6 |
| Dispositivos compatibles |
- actuadores neumáticos de cuarto de vuelta; - cualquier actuador con una rotación del eje de 90° |
| Ángulo de rotación completo | 90° |
| Entradas de cables | 2 x NPT 3/4" |
| Conexión eléctrica | terminales de abrazadera de tornillo de 8 puntos (0,08 – 2,5) mm² |
| Rosca de entrada de cable | 2 x NPT 3/4" |
| Tipo de indicador visual | hemisferio bicolor: ABIERTO - amarillo CERRADO - rojo |
| Interruptores/sensores | dos interruptores mecánicos dos sensores de proximidad |
| Tensión nominal, V | 250 |
| Corriente nominal, A | 16 |
| Temperatura ambiente permitida, °C | de -20 a +66 |
| Recurso promedio, ciclos | 10.000.000 |
| Peso, kg | 1.8 |
- Port opening
- paso completo
- Body material
- Acero inoxidable AISI 316
- Maximum allowable temperature
- 200 °C
- Connection type
- Con bridas
- Control type
- Accionamiento neumático
- Operating environment
- Agua, Vapor, Productos derivados del petróleo, Medios líquidos, Medios neutrales y Medios gaseosos
- Type of seal
- PTFE
- Voltage
- 220 V
- Explosion-proof
- tener
- Torque
- 176 Nm
- Limit switches
- tener
- Type of pneumatic actuator
- doble acción
- Country of origin
- Porcelana
