Válvulas de bola

La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.

Los actuadores rotativos neumáticos de doble efecto PA-DAXXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

La válvula neumática se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.

B

B

Parámetros técnicos de la válvula de bola DNOVA BV3232P-FP-Fb-ISO-H, 16 bar, paso total, bridada, acero inoxidable SS316, sellado PTFE, con actuador neumático de doble efecto PA-DA, con válvula neumática 4V320-10 220V:

Diámetro nominal DN, mm	15 - 100
Presión nominal PN, bar	16
Temperatura ambiente, °C	de -50 a +200
Medio de trabajo	agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos neutrales a los materiales utilizados
Conexión a tubería	entre bridas
Tipo de control	manual (mango)
Paso de pelota	paso completo sin constricción
Complementar	Se puede instalar un actuador eléctrico o neumático (ISO 5211-2001)

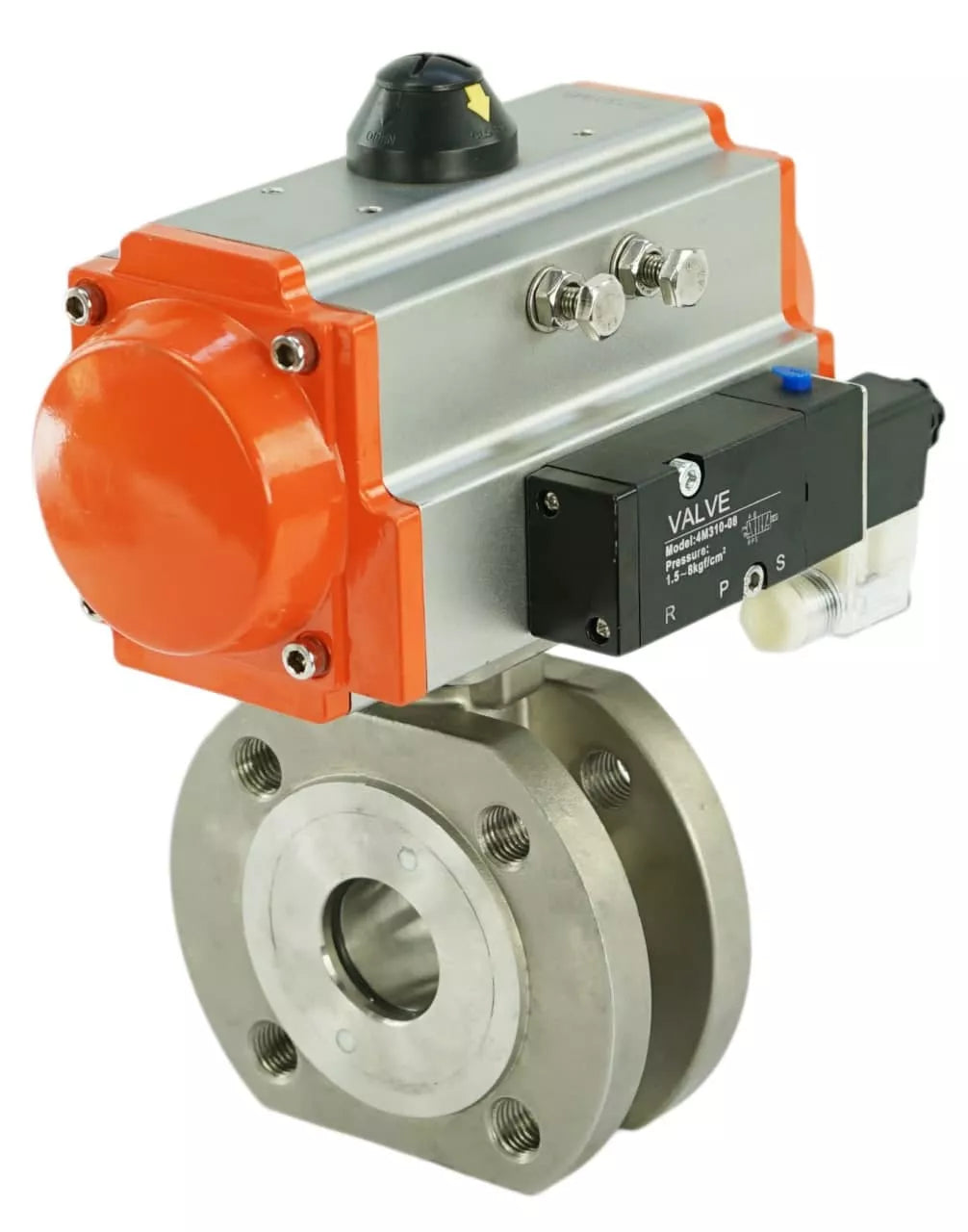

Válvulas de bola DNOVA BV3232P-FP-Fb-ISO-H de 16 bar, paso total, bridadas, acero inoxidable SS316, sellado PTFE, con actuador neumático de doble efecto PA-DA, con válvula neumática 4V320-10 220V

B

B

Dimensiones y dimensiones DNOVA BV3232P-FP-Fb-ISO-H 16 bar, paso total, brida, acero inoxidable SS316, sellado - PTFE, con actuador neumático de doble efecto PA-DA, con válvula neumática 4V320-10 220V:

DN	Re, mm	Largo, mm	B1, mm	E, mm	Diámetro interior, mm	Г˜D1, mm	G, mm	f, mm	T, mm
15	15	42	153	72	95	65	45	2	14
20	20	48	153	72	105	75	58	2	16
25	25	50	153	72	115	85	68	2	16
32	32	60	153	72	140	100	78	2	16
40	36	65	216	109	150	110	88	3	16
50	46	80	216	109	165	125	102	3	18
65	58	110	216	109	185	145	122	3	18
80	73	120	216	109	200	160	138	3	20
100	90	150	279	134	220	180	158	3	20

Esquema de dimensiones y dimensiones DNOVA BV3232P-FP-Fb-ISO-H 16 bar, paso total, brida, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con válvula neumática 4V320-10 220 V

B

B

Tabla de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H 16 bar, paso total, brida, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con válvula neumática 4V320-10 220V:

-	Regiones	Material
1	Tuerca	Acero 304
2	Manejar	Acero 201+PVC
3	Arandela	Acero 304
4	Anillo de bloqueo	Acero 304
5	Arandela de empuje	Acero 304
6	Arandela de prensaestopas	Acero 304
7	Glándula	PTFE
8	Junta de tope	PTFE
9	Vara	Acero 316
10	cubierta de bola	Acero 316
11	Pelota	Acero 316
12	Sello de bola	PTFE
13	Empaquetadora	PTFE
14	Cuerpo	Acero 316

Boceto de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H 16 bar, paso total, brida, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con válvula neumática 4V320-10 220V

B

B

Datos técnicos de los actuadores neumáticos PA-DA:

-	Nombre	Material
1	Recinto	aluminio extruido
2	Tapones laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Clip de resorte	acero inoxidable
15	Indicador	plástico
16	Carcasa del indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Manga	aluminio

Esquema de piezas y materiales del actuador neumático PA-DA

B

Parámetros técnicos de la válvula neumática 4V320-10 220V:

Nombre	significado
Tipo de válvula neumática	válvula de corredera
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Potencia total, Va	4.5
Control	electromagnético de doble cara
Frecuencia de operación, ciclo/seg.	5

Válvula neumática 4V320-10 220V

B

B

Dimensiones y dimensiones de la válvula neumática 4V320-10 220V:

Modelo de válvula neumática	4V320-10
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	82.4
P, mm	24
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
V, mm	4
Mmm	82.4

Esquema de dimensiones y dimensiones de la válvula neumática 4V320-10 220V

B

B

Pasaportes y certificados

Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
