Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.
El actuador rotatorio neumático de doble efecto PA-DA-105-1 con volante está diseñado para automatizar el proceso de control de válvulas industriales, así como para determinar la posición del cuerpo de cierre de la válvula.
B
B
Parámetros técnicos DNOVA BV3232P-FP-Fb-ISO-H DN80-100 16 bar paso total wafer, cuerpo - acero inoxidable AISI 316, junta - PTFE, con accionamiento neumático DNOVA PA-DA-105:
| Diámetro nominal DN, mm | 15 - 100 |
| Presión nominal PN, bar | 16 |
| Temperatura ambiente, °C | de -50 a +200 |
| Medio de trabajo | agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos neutrales a los materiales utilizados |
| Conexión a tubería | entre bridas |
| Tipo de control | manual (mango) |
| Paso de pelota | paso completo sin constricción |
| Complementar | Se puede instalar un actuador eléctrico o neumático (ISO 5211-2001) |

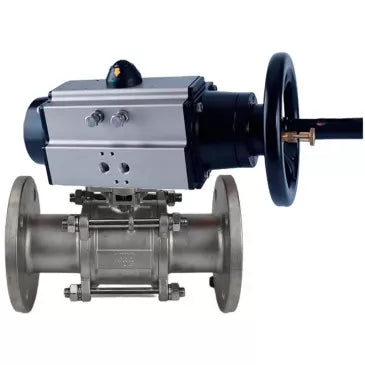

Válvula DNOVA BV3232P-FP-Fb-ISO-H DN80-100, paso total 16 bar, cuerpo de acero inoxidable AISI 316, junta de PTFE, con accionamiento neumático DNOVA PA-DA-105
B
B
Dimensiones y dimensiones BV3232P-FP-Fb-ISO-H DN80-100 16 bar paso total wafer, cuerpo - acero inoxidable AISI 316, junta - PTFE, con accionamiento neumático DNOVA PA-DA-105:
| DN | d, mm | D2, mm | D1, mm | Re, mm | T, mm | C, mm | Largo, mm | A, mm | E, mm |
| 80 | 73 | 138 | 160 | 200 | 20 | 20 | 120 | 495 | 200 |
| 100 | 90 | 158 | 180 | 220 | 20 | 20 | 150 | 495 | 200 |
Esquema de dimensiones y dimensiones DNOVA BV3232P-FP-Fb-ISO-H DN80-100 16 bar paso total wafer, cuerpo - acero inoxidable AISI 316, junta - PTFE, con accionamiento neumático DNOVA PA-DA-105
B
B
Tabla de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H DN80-100 16 bar paso total wafer, cuerpo - acero inoxidable AISI 316, junta - PTFE, con accionamiento neumático DNOVA PA-DA-105:
| - | Regiones | Material |
| 1 | Tuerca | Acero 304 |
| 2 | Manejar | Acero 201+PVC |
| 3 | Arandela | Acero 304 |
| 4 | Anillo de bloqueo | Acero 304 |
| 5 | Arandela de empuje | Acero 304 |
| 6 | Arandela de prensaestopas | Acero 304 |
| 7 | Glándula | PTFE |
| 8 | Junta de tope | PTFE |
| 9 | Vara | Acero 316 |
| 10 | cubierta de bola | Acero 316 |
| 11 | Pelota | Acero 316 |
| 12 | Sello de bola | PTFE |
| 13 | Empaquetadora | PTFE |
| 14 | Cuerpo | Acero 316 |
Boceto de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H DN80-100 Válvula de oblea de paso total de 16 bar, cuerpo de acero inoxidable AISI 316, junta de PTFE, con accionamiento neumático DNOVA PA-DA-105
B
B
Parámetros técnicos del actuador neumático PA-DA-105-1:
| Tipo de actuador neumático | de doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Temperatura de funcionamiento, В°C | -20 a +80 |
| Indicador visual de posición | abierto / cerrado |
| Control manual | volante |
| Ángulo de giro, В° | 90 ± 5 |
| Estándar de conexión superior | Namur |
| Estándar de conexión de aire | Namur |
| Rosca de conexión de suministro de aire | G 1/4Кє |
| Tipo de brida ISO | F07/F10 |
| Tallo cuadrado, mm | 22x22 |
| Peso, kg | 9 |
| Vida media, ciclos cerrados/abiertos | 300 000 |
Actuador neumático PA-DA-105-1
B
B
Dimensiones y dimensiones del actuador neumático PA-DA-105-1:
| A, mm | 495 |
| A1, mm | 461.5 |
| B, mm | 133 |
| C, mm | 109.5 |
| Re, mm | 153 |
| E, mm | 57.5 |
| F, mm | 64 |
| G, mm | 26 |
| Mmm | 80 |
| Yo, mm | 30 |
| N, mm | 22 |
| Ancho, mm | 200 |
| J, mm | 102 |
| K, mm | 70 |
| Largo, mm | M10x16 |
| Mmm | M8x13 |
| Oh, mm | 4 |
| P, mm | 4 |
| Tamaño pequeño | M6 |
| T, mm | 24 |
| U, mm | 32 |
Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1
B
B
Tabla de piezas y materiales del actuador de aire PA-DA-105-1:
| - | Nombre de la pieza | Material |
| 1 | Tornillo indicador | ABS (plástico) |
| 2 | Indicador de posición | ABS (plástico) |
| 3 | Clip de resorte | Acero inoxidable 304 |
| 4 | Arandela | Acero inoxidable 304 |
| 5 | Lavadora externa | Plástico de ingeniería |
| 6 | Tornillo de ajuste | Acero inoxidable 304 |
| 7 | Tuerca | Acero inoxidable 304 |
| 8 | Arandela | Acero inoxidable 304 |
| 9 | Cuerpo | Aleación de aluminio extruido |
| 10 | Pistón | Aleación de aluminio fundido a presión |
| 11 | Junta tórica del pistón | NBR |
| 12 | Grupo de cojinetes | Plástico de ingeniería |
| 13 | Junta tórica de la tapa del extremo | NBR |
| 14 | Tapa del extremo | Aleación de aluminio fundido a presión recubierta de pintura de poliéster. |
| 15 | Tornillo de fijación | Acero inoxidable 304 |
| 16 | Arandela interna | Plástico de ingeniería |
| 17 | Anillo de sellado | NBR |
| 18 | Cojinete | Plástico de ingeniería |
| 19 | Anticipo | Acero aleado |
| 20 | Engranaje | Acero aleado |
| 21 | Cojinete | Plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
Esquema de piezas y materiales del actuador neumático PA-DA-105-1
