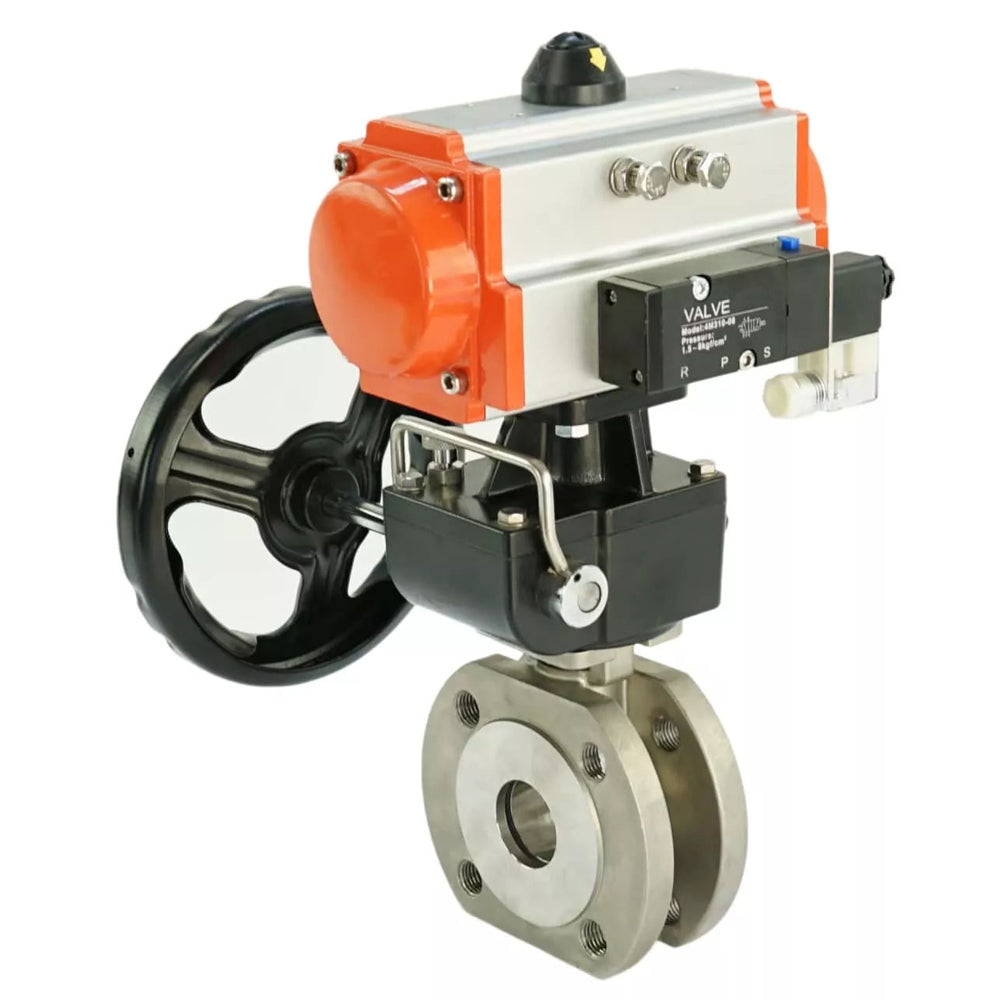

La válvula de bola DNOVA BV3232P-FP-Fb-ISO-H se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de la serie BV3232P-FP-Fb-ISO-H pueden instalarse en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no sean agresivos para los materiales de las válvulas.

El actuador neumático de doble efecto DNOVA PA-DA está diseñado para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.

La válvula neumática DN.ru 4V320-10 220V DNOVA 4V320-10 220V se utiliza para cambiar la dirección, el inicio y la parada de los flujos de aire comprimido en un sistema neumático dependiendo de la acción de control externa.

La válvula manual de doble vuelta DNOVA MON con sinfín y reductor HDM permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que la convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apta para instalación tanto en interiores como en exteriores. El diseño modular del mando manual ofrece la solución más eficiente y eficaz para todas las aplicaciones de mando manual.

B

B

Parámetros técnicos de la válvula de bola DNOVA BV3232P-FP-Fb-ISO-H con actuador neumático de doble efecto PA-DA, válvula neumática 4V320-10 220V, manual de doble efecto MON:

Nombre	Significado
Presión nominal PN, bar	16
Tipo de dispositivo de grúa	bidireccional
Solicitud	suministro de calor
Entorno de trabajo	agua, aire, vapor, aceites, agua industrial, petróleo
Conexión a la tubería	entre bridas
Ingesta de agua	No
Tipo de sección de flujo	paso completo
Tipo de control	Con accionamiento neumático
Unión	entre bridas
Control	actuador neumático de doble efecto
Disponibilidad de interruptores de límite	No
Disponibilidad de distribuidor neumático	Hay

B

B

Boceto de válvulas de bola DNOVA BV3232P-FP-Fb-ISO-H con actuador neumático de doble efecto PA-DA, válvula neumática 4V320-10 220V, accionamiento manual MON

B

B

Dimensiones y dimensiones de válvulas de bola DNOVA BV3232P-FP-Fb-ISO-H con actuador neumático de doble efecto PA-DA, válvula neumática 4V320-10 220V, manual de doble efecto MON:

Diámetro interior, mm	Largo, mm	Re, mm	F, mm	L1, mm	E, mm
15	42	95	98	153	120
20	48	105	98	153	120
25	50	115	98	153	120
32	60	140	98	153	120
40	65	150	115	174	120
50	80	165	115	174	120
65	110	185	135	216	133
80	120	200	135	216	133
100	150	220	135	216	133

B

B

Detalle y croquis de materiales de válvulas de bola DNOVA BV3232P-FP-Fb-ISO-H

B

B

Tabla de piezas y materiales para válvulas de bola DNOVA BV3232P-FP-Fb-ISO-H:

No.	Nombre	Material
1	tornillo	Acero 304
2	Almohadilla	PTFE
3	Junta de empuje	PTFE
4	Existencias	Acero 316
5	gorra de béisbol	Acero 316
6	Marco	Acero 316
7	Sello de bola	PTFE
8	Pelota	Acero 316

B

B

Parámetros técnicos del actuador neumático de doble efecto PA-DA:

Nombre	Significado
Modelo	PA-DA
Diseño	doble efecto
Presión de control, bar	2 Г· 8
Disponibilidad de copia de seguridad manual	volante

B

B

Esquema de piezas y materiales del actuador neumático de doble efecto DNOVA PA-DA

B

B

Tabla de piezas y materiales para actuador neumático de doble efecto DNOVA PA-DA:

No.	Nombre	Material
1	Marco	aluminio extruido
2	Tapones laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Abrazadera de resorte	acero inoxidable
15	Indicador	plástico
16	Carcasa del indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Manga	aluminio

B

B

Parámetros técnicos de la válvula neumática DNOVA 4V320-10 220V

Nombre	Significado
Tipo de distribuidor neumático	válvula de carrete
Modelo de distribuidor neumático	4V320-10 220 V
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Frecuencia de respuesta, ciclos/seg	5

B

B

Boceto del volante DNOVA MON.

B

Parámetros técnicos de los volantes DNOVA MON:

Nombre	Significado
Grado de protección, IP	67
Tipo de conexión	ISO 5211

B

Boceto de piezas y materiales para el volante DNOVA MON.

B

Tabla de piezas y materiales para el volante DNOVA MON:

No.	Nombre	Material
1	Varilla para montar un actuador neumático	Acero 45
2	Anillo de sellado	EPDM
3	Resorte de bloqueo	Acero para resortes
4	Tapa del extremo superior	aleación de aluminio
5	Tornillo	Acero 304
6	Soporte de fijación (varilla principal)	Acero 304
7	Marco	aleación de aluminio
8	Anillo de sellado	EPDM
9	Reductor	Hierro fundido VCh50
10	Acoplamiento de transición	Hierro fundido VCh40
11	Varilla de caja de cambios	Hierro fundido VCh40
