La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.

Los actuadores rotativos neumáticos de doble efecto PA-DAXXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

La válvula neumática se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.

La unidad de interruptor de límite está diseñada para la señalización visual y eléctrica de las posiciones finales del dispositivo de cierre de la válvula: válvula, grúa o compuerta de disco. Se monta sobre la superficie del actuador neumático y se conecta al eje del actuador según la norma DIN. La caja sellada suele contener dos sensores que monitorizan la posición del eje del actuador y señalizan en posiciones extremas. Se utilizan microinterruptores OMRON, sensores inductivos o interruptores de láminas. La indicación visual de la posición se puede observar en la carcasa de la unidad: un indicador visual tridimensional: ROJO - CERRADO y VERDE - ABIERTO.

B

B

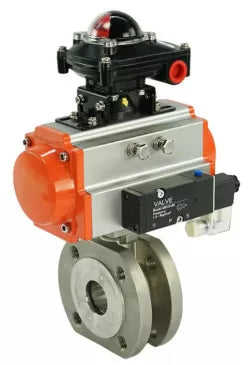

Parámetros técnicos de la válvula de bola DNOVA BV3232P-FP-Fb-ISO-H, 16 bar, paso total, bridada, acero inoxidable SS316, sellado PTFE, con actuador neumático de doble efecto PA-DA, con válvula neumática 4V320-10 220V, con LSU APL-210N:

Diámetro nominal DN, mm	15 - 100
Presión nominal PN, bar	16
Temperatura ambiente, °C	de -50 a +200
Medio de trabajo	agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos neutrales a los materiales utilizados
Conexión a tubería	entre bridas
Tipo de control	manual (mango)
Paso de pelota	paso completo sin constricción
Complementar	Se puede instalar un actuador eléctrico o neumático (ISO 5211-2001)

Válvulas de bola DNOVA BV3232P-FP-Fb-ISO-H de 16 bar, paso total, bridadas, acero inoxidable SS316, sellado PTFE, con actuador neumático de doble efecto PA-DA, con válvula neumática 4V320-10 220V, con LSU APL-210N

B

B

Dimensiones y dimensiones DNOVA BV3232P-FP-Fb-ISO-H 16 bar, paso total, brida, acero inoxidable SS316, sellado - PTFE, con actuador neumático de doble efecto PA-DA, con válvula neumática 4V320-10 220V, con LSU APL-210N:

DN	d, mm	D2, mm	D1, mm	Re, mm	T, mm	C, mm	Largo, mm	B1, mm	E, mm	Mmm
15	15	45	65	95	14	14	42	153	72	77
20	20	58	75	105	16	16	48	153	72	77
25	25	68	85	115	16	16	50	153	72	77
32	32	78	100	140	16	16	60	153	72	77
40	36	88	110	150	16	16	65	216	109	77
50	46	102	125	165	18	18	80	216	109	77
65	58	122	145	185	18	18	110	216	109	77
80	73	138	160	200	20	20	120	216	109	77
100	90	158	180	220	20	20	150	279	134	77

Boceto de dimensiones y dimensiones DNOVA BV3232P-FP-Fb-ISO-H 16 bar, paso total, brida, acero inoxidable SS316, sello - PTFE, con actuador neumático de doble efecto PA-DA, con válvula neumática 4V320-10 220 V, con LSU APL-210N

B

B

Tabla de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H 16 bar, paso total, brida, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con válvula neumática 4V320-10 220V, con LSU APL-210N:

-	Regiones	Material
1	Tuerca	Acero 304
2	Manejar	Acero 201+PVC
3	Arandela	Acero 304
4	Anillo de bloqueo	Acero 304
5	Arandela de empuje	Acero 304
6	Arandela de prensaestopas	Acero 304
7	Glándula	PTFE
8	Junta de tope	PTFE
9	Vara	Acero 316
10	cubierta de bola	Acero 316
11	Pelota	Acero 316
12	Sello de bola	PTFE
13	Empaquetadora	PTFE
14	Cuerpo	Acero 316

Boceto de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H 16 bar, paso total, brida, acero inoxidable SS316, sello - PTFE, con actuador neumático de doble efecto PA-DA, con válvula neumática 4V320-10 220V, con LSU APL-210N

B

B

Datos técnicos de los actuadores neumáticos PA-DA:

-	Nombre	Material
1	Recinto	aluminio extruido
2	Tapones laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Clip de resorte	acero inoxidable
15	Indicador	plástico
16	Carcasa del indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Manga	aluminio

Esquema de piezas y materiales del actuador neumático PA-DA

B

B

Parámetros técnicos de la válvula neumática 4V320-10 220V:

Nombre	significado
Tipo de válvula neumática	válvula de corredera
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Potencia total, Va	4.5
Control	electromagnético de doble cara
Frecuencia de operación, ciclo/seg.	5

Válvula neumática 4V320-08 220V

B

B

Dimensiones y dimensiones de la válvula neumática 4V320-10 220V:

Modelo de válvula neumática	4V320-10
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	82.4
P, mm	24
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
V, mm	4
Mmm	82.4

Boceto de dimensiones y dimensiones de la válvula neumática 4V320-10 220V

B

B

Parámetros técnicos del interruptor de límite APL-210N:

Nombre	Valor
Modelo de unidad de interruptor de límite	APL-210N
Tensión máxima del interruptor de límite, V	250
Temperatura del entorno de trabajo, В°C	-40 a +80
Vida útil, años	10

Unidad de interruptor de límite APL-210N

B

Dimensiones y dimensiones de la unidad de interruptor de límite APL-210N:

Modelo	Mmm	Largo, mm	B, mm	Re, mm	D1, mm	METRO
APL-210N	77	112	88	10	5	20x1.5

B

B

Pasaportes y certificados

Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
