La válvula de mariposa está diseñada para usarse como válvula de cierre o control de flujo en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, de pulpa y papel, entre otras. Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores rotativos neumáticos DNOVA de doble efecto PA-DA-XXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
Los distribuidores neumáticos se utilizan para el control en sistemas neumáticos con superficie de contacto NAMUR, para su instalación a través de orificios pasantes en el cuerpo. El control electromagnético se realiza mediante bobinas de tensión de 12 CA, 12 CC, 24 CA, 24 CC, 110 CA y 220 CA. Según el modelo, los distribuidores tienen control unidireccional o bidireccional. Los distribuidores neumáticos con control electromagnético ofrecen una amplia gama de modelos e incluyen tipos comunes de conmutación para distribuidores neumáticos lineales de tres (3/2) y cinco (5/2 y 5/3). Están diseñados para su uso con actuadores neumáticos de cuarto de vuelta.
La unidad de interruptor de límite es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del elemento de cierre de las válvulas de tuberías. En una caja sellada, por lo general, hay dos interruptores mecánicos con voltaje de hasta 250 V, que rastrean la posición de la varilla del actuador y señalan en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior del bloque del interruptor de límite hay una semiesfera bicolor del indicador visual. Si las conexiones de la tubería conectadas están cerradas, solo es visible la parte roja de la semiesfera con la inscripción CERRADO; si están abiertas, solo es visible la parte amarilla con la inscripción ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre las posiciones abierta y cerrada reduce la probabilidad de percepción errónea de la información. Gracias al uso de la LSU, es posible transmitir información sobre la posición de los accesorios de la tubería (abiertos/cerrados) a los sistemas de control automatizados, lo que aumenta la confiabilidad del sistema en su conjunto y simplifica el diagnóstico cuando se detectan fallas.
La unidad de preparación de aire está diseñada para limpiar el aire comprimido de la humedad de las gotas y partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel determinado, suministrar lubricante desde el tanque al flujo de aire comprimido a los elementos del sistema neumático.

B

B

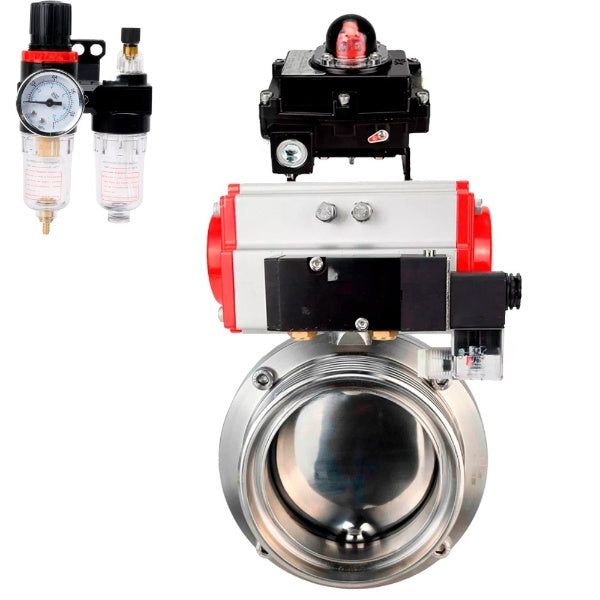

Características técnicas de la válvula DNOVA WBV3131S-2W-TH, material del cuerpo: acero inoxidable AISI 304, junta: silicio, con actuador neumático PA-DA, distribuidor neumático 4M310-08 24V, LSUAPL-410N EX, ATU AFC2000

B

B

Actuadores neumáticos rotativos DNOVA de doble efecto PA-DA-XXX

B

Características técnicas de los actuadores neumáticos rotativos de doble efecto DNOVA PA-DA-XXX:
