Descripción
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, de pulpa y papel, entre otras. Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
B
B
Parámetros técnicos de DNOVA WBV3131S-2W-TH, material del cuerpo: acero inoxidable AISI 304, junta: silicona, soldada, con mango:
| Característica | Significado |
| Tipo de puerta | disco giratorio |
| Diámetro | 15-100 milímetros |
| Presión nominal | 10 barras |
| Temperatura del medio de trabajo | -50 a +180 °C |
| Solicitud | Industria alimentaria |
| Tipo de conexión | roscado |
| Tipo de control | Manual (manija, caja de cambios) |
| Clase de sellado | A |
| País del fabricante | Porcelana |
| Garantía | 12 meses. |

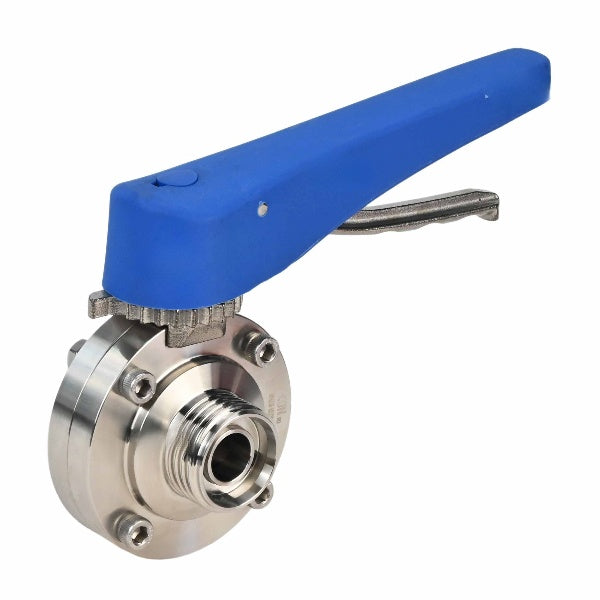

Válvulas de mariposa WBV3131S-2W-TH, material del cuerpo - acero inoxidable AISI 304, sello - Silicona, soldada, con manija
B
Dimensiones y dimensiones de DNOVA WBV3131S-2W-TH, material del cuerpo - acero inoxidable AISI 304, junta - Silicona, soldada, con asa:
| Diámetro | Re, mm | G, mm | D1, mm | A, mm | Mmm | J, mm | K, mm |
| DN15 | 15 | Rd34x1/8 | 78 | 66 | 86 | 126 | 8x8 |
| DN20 | 19 | Rd44x1/6 | 78 | 66 | 86 | 126 | 8x8 |
| DN25 | 25 | Rd52x1/6 | 78 | 66 | 86 | 126 | 8x8 |
| DN32 | 31 | Rd58x1/6 | 86 | 70 | 90 | 126 | 8x8 |
| DN40 | 37 | Rd65x1/6 | 90 | 74 | 92 | 126 | 8x8 |
| DN50 | 49 | Rd78x1/6 | 106 | 76 | 104 | 133 | 10x10 |
| DN65 | 66 | Rd95x1/6 | 124 | 80 | 113 | 144 | 10x10 |
| DN80 | 81 | Rd110x1/4 | 139 | 84 | 123.5 | 160 | 10x10 |
| DN100 | 100 | Rd130x1/4 | 159 | 104 | 133.5 | 160 | 10x10 |
Boceto Válvulas de mariposa WBV3131S-2W-TH, material del cuerpo - acero inoxidable AISI 304, sello - Silicona, soldada, con manija
B
B
Materiales de las piezas DNOVA WBV3131S-2W-TH, material del cuerpo - acero inoxidable AISI 304, junta - silicio, soldada, con mango:
| - | Nombre de la pieza | Material |
|---|---|---|
| 1 | Cuerpo | Acero inoxidable AISI 304 |
| 2 | Conjunto rotatorio | Acero inoxidable AISI 304 |
| 3 | Desct | Acero inoxidable AISI 304 |
| 4 | Junta del asiento | EPDM o silicio |
| 5 | Tuerca | Acero A2~70 |
| 6 | Tornillo | Acero A2~70 |
| 7 | Enchufar | Plástico ABS |
| 8 | Manejar | Plástico de poliamida |
Esquema de piezas y materiales Válvulas de mariposa WBV3131S-2W-TH, material del cuerpo - acero inoxidable AISI 304, sello - Silicona, soldada, con manija
