Descripción
La válvula de mariposa está diseñada para usarse como válvula de cierre o control de flujo en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, de pulpa y papel, entre otras. Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores rotativos neumáticos DNOVA de doble efecto PA-DA-XXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
Los distribuidores neumáticos se utilizan para el control en sistemas neumáticos con superficie de contacto NAMUR, para su instalación a través de orificios pasantes en el cuerpo. El control electromagnético se realiza mediante bobinas de tensión de 12 CA, 12 CC, 24 CA, 24 CC, 110 CA y 220 CA. Según el modelo, los distribuidores tienen control unidireccional o bidireccional. Los distribuidores neumáticos con control electromagnético ofrecen una amplia gama de modelos e incluyen tipos comunes de conmutación para distribuidores neumáticos lineales de tres (3/2) y cinco (5/2 y 5/3). Están diseñados para su uso con actuadores neumáticos de cuarto de vuelta.
La unidad de preparación de aire está diseñada para limpiar el aire comprimido de la humedad de las gotas y partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel determinado, suministrar lubricante desde el tanque al flujo de aire comprimido a los elementos del sistema neumático.
B
B

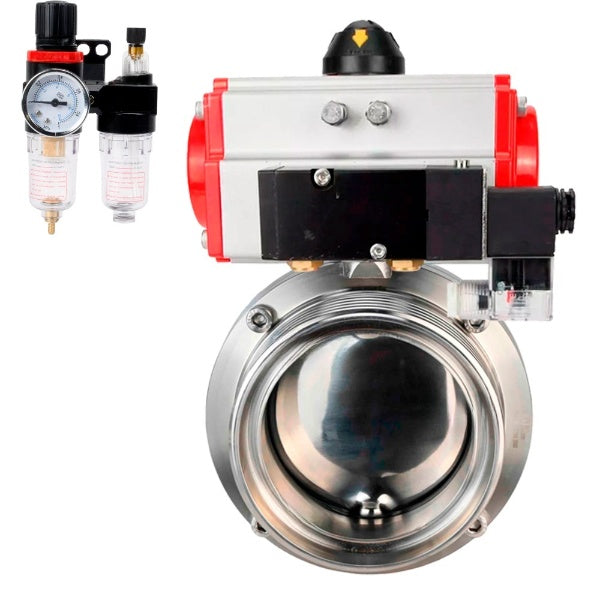

Características técnicas de la válvula DNOVA WBV3131S-2W-TH, material del cuerpo: acero inoxidable AISI 304, junta: silicio, con actuador neumático PA-DA, distribuidor neumático 4M310-08 220V, ATU AFC2000
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 15-100 milímetros |
| Presión nominal | 10 barras |
| Temperatura del entorno de trabajo | de -50 a +180 °C |
| Solicitud | Industria alimentaria |
| Tipo de conexión | abrazadera |
| Tipo de control | accionamiento neumático |
| Clase de sellado | A |
| Garantizar | 12 meses |
B
B
Actuadores neumáticos rotativos DNOVA con resortes de retorno PA-SA-XXX
B
Características técnicas de los actuadores neumáticos rotativos DNOVA con resortes de retorno PA-SA-XXX:
| Característica | Significado |
| Tipo de accionamiento neumático | con resortes de retorno |
| Par motor | 14-30 Nm |
| Presión nominal | 12 barras |
| Presión de trabajo | 2...8 bares |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Entorno de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Rango de ajuste | В±5В° para rotación a 0В° y 90В° |
| Suministro de aire | G1/4" |
| Temperatura del entorno de trabajo | de -20 a +80 °C |
B
B
Distribuidores neumáticos DNOVA 4M310-08 220V
B
Características técnicas de los distribuidores neumáticos DNOVA 4M310-08 220V:
| Característica | Significado |
| Modelo de distribuidor neumático | 4m310-08 220v |
| Tensión de alimentación | 220 V |
| Diseño | tipo de carrete |
| Presión nominal | 12 barras |
| Presión de trabajo | 1,5...8 bares |
| Temperatura ambiente | de +5 a +50 °C |
| Entorno de trabajo | aire comprimido filtrado |
| Frecuencia de respuesta | 5 ciclos/s |
| Grado de protección | IP65 |
| Fijación | a través de agujeros en el cuerpo |
| Material del cuerpo | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos |
Unidades de preparación de aire DNOVA AFC2000
Características técnicas de las unidades de preparación de aire DNOVA AFC2000:
| Característica | Significado |
| Presión de trabajo | 8 barras |
| Presión máxima | 10 barras |
| Rango de presión ajustable | 0,5...9 bares |
| Presión de destrucción | 15 bares |
| Temperatura de funcionamiento | de -5 °C a +60 °C |
| Conexión de aire | 1/4" |
| Tamaño de las partículas filtradas | 40 micras |
| Viscosidad del aceite | ISO VG 32 |
B
B
Boceto de dimensiones de válvulas de mariposa DNOVA WBV3131S-2W-CH DN15-100 PN10 acero inoxidable grado alimenticio 304, Silicona
B
Dimensiones generales y de instalación de las válvulas de mariposa tipo abrazadera DNOVA WBV3131S-2W-CH DN15-100 PN10 acero inoxidable 304 de grado alimenticio, Silicio:
| Diámetro | Re, mm | D1, mm | A, mm | Mmm | J, mm | K, mm |
| DN15 | 34 | 78 | 66 | 86 | 126 | 8x8 |
| DN20 | 34 | 78 | 66 | 86 | 126 | 8x8 |
| DN25 | 50.5 | 78 | 66 | 86 | 126 | 8x8 |
| DN32 | 50.5 | 86 | 66 | 90 | 126 | 8x8 |
| DN40 | 50.5 | 90 | 70 | 92 | 126 | 8x8 |
| DN50 | 64 | 106 | 76 | 104 | 133 | 10x10 |
| DN65 | 91 | 124 | 80 | 113 | 144 | 10x10 |
| DN80 | 106 | 139 | 84 | 123.5 | 160 | 10x10 |
| DN100 | 119 | 159 | 104 | 133.5 | 160 | 10x10 |
B
Esquema de las dimensiones de los actuadores neumáticos rotativos DNOVA con resortes de retorno PA-SA-XXX
B
Dimensiones generales y de instalación de los actuadores neumáticos rotativos DNOVA con resortes de retorno PA-SA-XXX:
| Modelo | A, mm | B, mm | C, mm | Re, mm | E, mm | F, mm | G, mm | Mmm | N, mm | Oh, mm | P, mm |
| PA-DA(SA)-052 | 108 | 153 | 30 | 41 | 72 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-065 | 125 | 174 | 36 | 46 | 89 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-083 | 152 | 216 | 46 | 55 | 109 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-105 | 189 | 279 | 55 | 64 | 134 | 26 | 25 | 80 | 30 | 41 | 20 |
| PA-DA(SA)-130 | 210 | 308 | 67.5 | 70 | 157 | 36 | 25 | 80 | 30 | 62 | 30 |
| PA-DA(SA)-140 | 268 | 405 | 76 | 77 | 174 | 36 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-160 | 310 | 465 | 87.5 | 87.5 | 199 | 38 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-210 | 390 | 542 | 113 | 113 | 257 | 38 | 40 | 130 | 30 | 79 | 30 |
| PA-DA(SA)-270 | 510 | 722 | 146 | 146 | 333 | 38 | 52 | 130 | 30 | 79 | 30 |
B
Esquema de dimensiones de distribuidores neumáticos DNOVA 4M310-08 220V
B
Dimensiones generales y de instalación de los distribuidores neumáticos DNOVA 4M310-08 220V:
| Profundidad, mm | 27 |
| Altura, mm | 69 |
| Ancho, mm | 134.5 |
B
Esquema de dimensiones de las unidades de preparación de aire DNOVA AFC2000
B
Dimensiones generales y de instalación de las unidades de preparación de aire DNOVAВ AFC2000:
| A, mm | 162 |
| B, mm | 88 |
| C, mm | 139 |
| Re, mm | 31 |
| E, mm | 53.5 |
| F, mm | 12 |
| G, mm | 8 |
| Mmm | 7 |
| Yo, mm | 13.3 |
| J, mm | 39 |
| K, mm | 5 |
| Largo, mm | 40 |
| Mmm | 32 |
| N, mm | 53 |
| Oh, mm | 29 |
| P, mm | 6 |
| R, mm | 41.5 |
B
B
Materiales de las piezas de las válvulas de disco de abrazadera rotativa DNOVA WBV3131S-2W-CH DN15-100 PN10 acero inoxidable 304 de grado alimenticio, Silicio:
| - | Nombre de la pieza | Material |
|---|---|---|
| 1 | Cuerpo | Acero inoxidable AISI 304 |
| 2 | Conjunto rotatorio | Acero inoxidable AISI 304 |
| 3 | Desct | Acero inoxidable AISI 304 |
| 4 | Junta del asiento | EPDM o silicio |
| 5 | Tuerca | Acero A2~70 |
| 6 | Tornillo | Acero A2~70 |
| 7 | Enchufar | Plástico ABS |
| 8 | Manejar | Plástico de poliamida |
Boceto de materiales de válvulas de mariposa DNOVAВ WBV3131S-2W-CH DN15-100 PN10 acero inoxidable de grado alimenticio 304, silicona
B
B
Esquema de actuadores neumáticos rotativos DNOVA con resortes de retorno PA-SA-XXX
B
Diseño de actuadores neumáticos rotativos DNOVA con resortes de retorno PA-SA-XXX:
| No. | Nombre | Cantidad | Material |
| 1 | Marco | 1 | aluminio extruido (acabado anodizado duro) |
| 2 | Tapones laterales | 2 | aluminio fundido |
| 3 | Engranaje | 1 | acero inoxidable (niquelado) |
| 4 | Pistón | 2 | acero/aluminio (oxidación/galvanizado) |
| 5 | Tapones | 8 | acero inoxidable |
| 6 | Anillo de pistón | 2 | NBR |
| 7 | Ballestas | 0-12 | acero para muelles (recubrimiento epoxi) |
| 8 | Cojinete de pistón | 2 | plástico de ingeniería |
| 9 | Anillo de pistón | 2 | NBR |
| 10 | Enchufar | 2 | NBR |
| 11 | Anillo de empuje | 2 | plástico de ingeniería |
| 12 | Anillo | 1 | plástico de ingeniería |
| 13 | Arandela | 1 | acero inoxidable |
| 14 | Abrazadera de resorte | 2 | acero inoxidable |
| 15 | Indicador | 1 | plástico |
| 16 | Carcasa del indicador | 1 | plástico |
| 17 | Cojinete | 1 | plástico de ingeniería |
| 18 | Leva | 1 | acero (oxidado/galvanizado) |
| 19 | Cojinete | 1 | NBR |
| 20 | Cojinete | 1 | plástico de ingeniería |
| 21 | Cojinete | 1 | plástico de ingeniería |
| 22 | Anillo de sellado | 2 | NBR |
| 23 | Anillo de sellado | 2 | NBR |
| 24 | Cojinete | 2 | acero inoxidable |
| 25 | Tuerca de ajuste | 2 | acero inoxidable |
| 26 | Tornillo de ajuste | 2 | acero inoxidable |
| 27 | Manga | 2 | aluminio |
