How it works
Electric quarter-turn actuator
The number that matters
Nominal pressure
10barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Vapor
- Medios neutrales
- Industria alimentaria
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, de pulpa y papel, entre otras. Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores de cuarto de vuelta están diseñados para el control remoto y local de la rotación de 0° ~ 270° de una válvula de cierre de tipos como válvulas de bola, etc.
Principio de funcionamiento: Los actuadores eléctricos se montan directamente en las válvulas de las tuberías. Las dimensiones de montaje cumplen con la norma internacional ISO 05211 / DIN 3337. Cuatro microinterruptores limitan el recorrido del eje de salida hasta las posiciones finales del actuador de la válvula. Los actuadores están diseñados para funcionar en el modo de tiempo nominal corto S2.
B
B
B

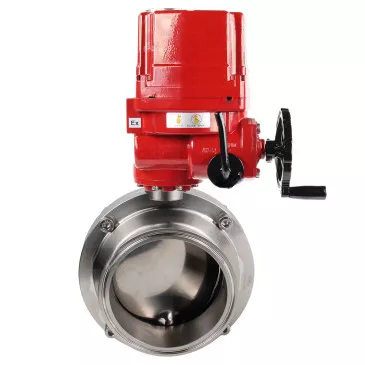

Características técnicas de las válvulas de mariposa DNOVA WBV3131S-2W-TH de acero inoxidable 304 de grado alimenticio, sello - Silicona, con accionamiento eléctrico antideflagrante de cuarto de vuelta DNOVA QT-EX-xEM-O2-220VAC-U1 220V:
|
Característica |
Valor |
|
Tipo de válvula |
Disco giratorio |
|
Diámetro |
15–100 mm |
|
Presión nominal |
10 barras |
|
Temperatura del medio de trabajo |
De -50 °C a +180 °C |
|
Solicitud |
Industria alimentaria |
|
Tipo de conexión |
Acoplamiento (roscado) |
|
Tipo de control |
Actuador neumático |
|
Clase de estanqueidad |
A |
|
Garantía |
12 meses |
Características técnicas de los actuadores de cuarto de vuelta DNOVA QT-EX-xEM-O2-220VAC-U1 220V:
| Característica | Valor |
| Tipo de actuador | cuarto de vuelta |
| Par del actuador | 100 Nm |
| Tensión de alimentación | 220 V |
| Temperatura ambiente | de -20 a +60 °C |
| Solicitud | Industria alimentaria |
| Protección contra explosiones | ExdIICT4 |
B
B
Dimensiones generales y de instalación de válvulas de mariposa DNOVA WBV3131S-2W-TH de acero inoxidable 304 de grado alimenticio, sello - Silicona, con accionamiento eléctrico antideflagrante de cuarto de vuelta DNOVA QT-EX-xEM-O2-220VAC-U1 220V:
| Diámetro | Re, mm | G, mm | D1, mm | A, mm | Mmm | J, mm | K, mm |
| DN15 | 15 | Rd34x1/8 | 78 | 66 | 86 | 126 | 8x8 |
| DN20 | 19 | Rd44x1/6 | 78 | 66 | 86 | 126 | 8x8 |
| DN25 | 25 | Rd52x1/6 | 78 | 66 | 86 | 126 | 8x8 |
| DN32 | 31 | Rd58x1/6 | 86 | 70 | 90 | 126 | 8x8 |
| DN40 | 37 | Rd65x1/6 | 90 | 74 | 92 | 126 | 8x8 |
| DN50 | 49 | Rd78x1/6 | 106 | 76 | 104 | 133 | 10x10 |
| DN65 | 66 | Rd95x1/6 | 124 | 80 | 113 | 144 | 10x10 |
| DN80 | 81 | Rd110x1/4 | 139 | 84 | 123.5 | 160 | 10x10 |
| DN100 | 100 | Rd130x1/4 | 159 | 104 | 133.5 | 160 | 10x10 |
B
B
Dimensiones generales y de instalación de los actuadores de cuarto de vuelta DNOVA QT-EX-xEM-O2-220VAC-U1 220V:
| Modelo | X, mm | Z, mm | Y, mm |
| EX-010 | 255 | 265 | 170 |
| EX-015 | 255 | 265 | 170 |
| EX-020 | 280 | 270 | 200 |
| EX-030 | 310 | 310 | 200 |
| EX-040 | 310 | 310 | 200 |
| EX-050 | 310 | 310 | 200 |
| EX-060 | 420 | 350 | 350 |
| EX-100 | 420 | 350 | 350 |
| EX-200 | 420 | 350 | 350 |
B
B
Materiales de las válvulas de mariposa DNOVA WBV3131S-2W-TH de acero inoxidable 304 de grado alimenticio, sello - Silicona, con accionamiento eléctrico antideflagrante de cuarto de vuelta DNOVA QT-EX-xEM-O2-220VAC-U1 220V:
| - | Nombre de la pieza | Material |
|---|---|---|
| 1 | Cuerpo | Acero inoxidable AISI 304 |
| 2 | Conjunto rotatorio | Acero inoxidable AISI 304 |
| 3 | Desct | Acero inoxidable AISI 304 |
| 4 | Junta del asiento | EPDM o silicio |
| 5 | Tuerca | Acero A2~70 |
| 6 | Tornillo | Acero A2~70 |
| 7 | Enchufar | Plástico ABS |
| 8 | Manejar | Plástico de poliamida |
B
- Body material
- Acero inoxidable AISI 304
- Maximum allowable temperature
- 180 °C
- Connection type
- Enhebrado
- Control type
- Accionado eléctricamente
- Operating environment
- Agua, Vapor y Medios neutrales
- Applications
- Industria alimentaria
- Nominal pressure
- 10 barras
- Type of seal
- Silicio
- Disc material
- Acero inoxidable AISI 304
- Voltage
- 220 V
- Explosion-proof
- tener
- Country of origin
- Porcelana
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
