Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.

Los actuadores rotativos neumáticos de doble efecto PA-DA-XXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

La válvula neumática se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.

La unidad de interruptor de límite está diseñada para la señalización visual y eléctrica de las posiciones finales del dispositivo de cierre de la válvula: válvula, grúa o compuerta de disco. Se monta sobre la superficie del actuador neumático y se conecta al eje del actuador según la norma DIN. La caja sellada suele contener dos sensores que monitorizan la posición del eje del actuador y emiten señales en posiciones extremas. Se utilizan microinterruptores OMRON, sensores inductivos o interruptores de láminas.

B

B

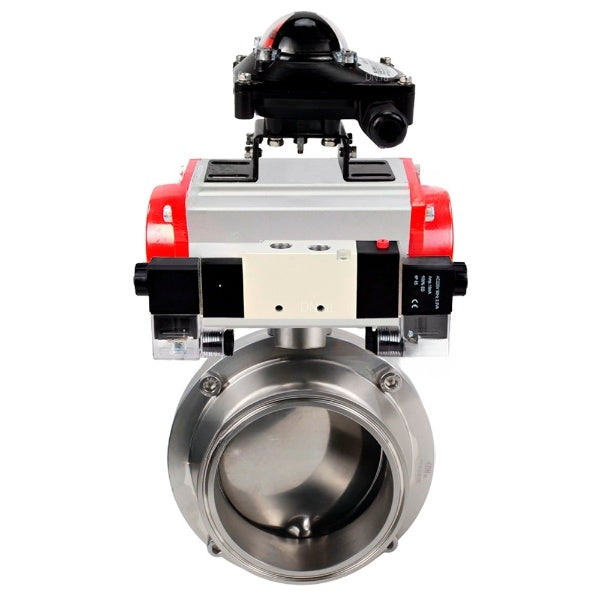

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3131E-2W-CH, material del cuerpo: acero inoxidable AISI 304, junta: EPDM, con actuador neumático PA-DA-052 de doble acción, 4V320-08 220V, LSU APL-210N:

Válvulas de mariposa WBV3131E-2W-CH, material del cuerpo: acero inoxidable AISI 304, junta: EPDM, con actuador neumático PA-DA-052 de doble acción, 4V320-08 220V, LSU APL-210N

B

B

Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV3131E-2W-CH, material del cuerpo - acero inoxidable AISI 304, junta - EPDM, con actuador neumático PA-DA-052 doble acción, 4V320-08 220V, LSU APL-210N:

Diámetro	Re, mm	D1, mm	A, mm	Mmm	J, mm	K, mm
DN15	34	78	66	86	126	8x8
DN20	34	78	66	86	126	8x8
DN25	50.5	78	66	86	126	8x8
DN32	50.5	86	66	90	126	8x8
DN40	50.5	90	70	92	126	8x8
DN50	64	106	76	104	133	10x10
DN65	91	124	80	113	144	10x10
DN80	106	139	84	123.5	160	10x10
DN100	119	159	104	133.5	160	10x10

Válvulas de mariposa WBV3131E-2W-CH, material del cuerpo: acero inoxidable AISI 304, junta: EPDM, con actuador neumático PA-DA-052 de doble acción, 4V320-08 220 V, LSU APL-210N

B

B

Materiales de las válvulas de mariposa DNOVA WBV3131E-2W-CH, material del cuerpo - acero inoxidable AISI 304, junta - EPDM, con actuador neumático PA-DA-052 de doble acción, 4V320-08 220V, LSU APL-210N:

Esquema de piezas y materiales Válvulas de mariposa WBV3131E-2W-CH, material del cuerpo - acero inoxidable AISI 304, sello - EPDM, con actuador neumático PA-DA-052 doble acción, 4V320-08 220V, LSU APL-210N

B

B

Datos técnicos de los actuadores neumáticos PA-DA:

-	Nombre	Material
1	Recinto	aluminio extruido
2	Tapones laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Clip de resorte	acero inoxidable
15	Indicador	plástico
16	Carcasa del indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Manga	aluminio

Esquema de piezas y materiales del actuador neumático PA-DA

B

B

Parámetros técnicos de la válvula neumática 4V320-08 220V:

Nombre	significado
Tipo de válvula neumática	válvula de corredera
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Potencia total, Va	4.5
Control	electromagnético de doble cara
Frecuencia de operación, ciclo/seg.	5

Válvula neumática 4V320-08 220V

B

B

Dimensiones y dimensiones de la válvula neumática 4V320-08 220V:

Modelo de válvula neumática	4V320-08
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	82.4
P, mm	24
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
V, mm	4
Mmm	82.4

Esquema de dimensiones y dimensiones de la válvula neumática 4V320-08 220V

B

B

Parámetros técnicos del interruptor de límite APL-210N:

Nombre	Valor
Modelo de unidad de interruptor de límite	APL-210N
Tensión máxima del interruptor de límite, V	250
Temperatura del entorno de trabajo, В°C	-40 a +80
Vida útil, años	10

Unidad de interruptor de límite APL-210N

B

B

Dimensiones y dimensiones de la unidad de interruptor de límite APL-210N:

Modelo	Mmm	Largo, mm	B, mm	Re, mm	D1, mm	METRO
APL-210N	77	112	88	10	5	20x1.5

Esquema de dimensiones y dimensiones de la unidad de interruptor de límite APL-210N
