The number that matters
Nominal pressure
10barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Vapor
- Medios neutrales
- Industria alimentaria
La válvula de disco rotatorio está diseñada para usarse como válvula de cierre o control de flujo en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
B
B

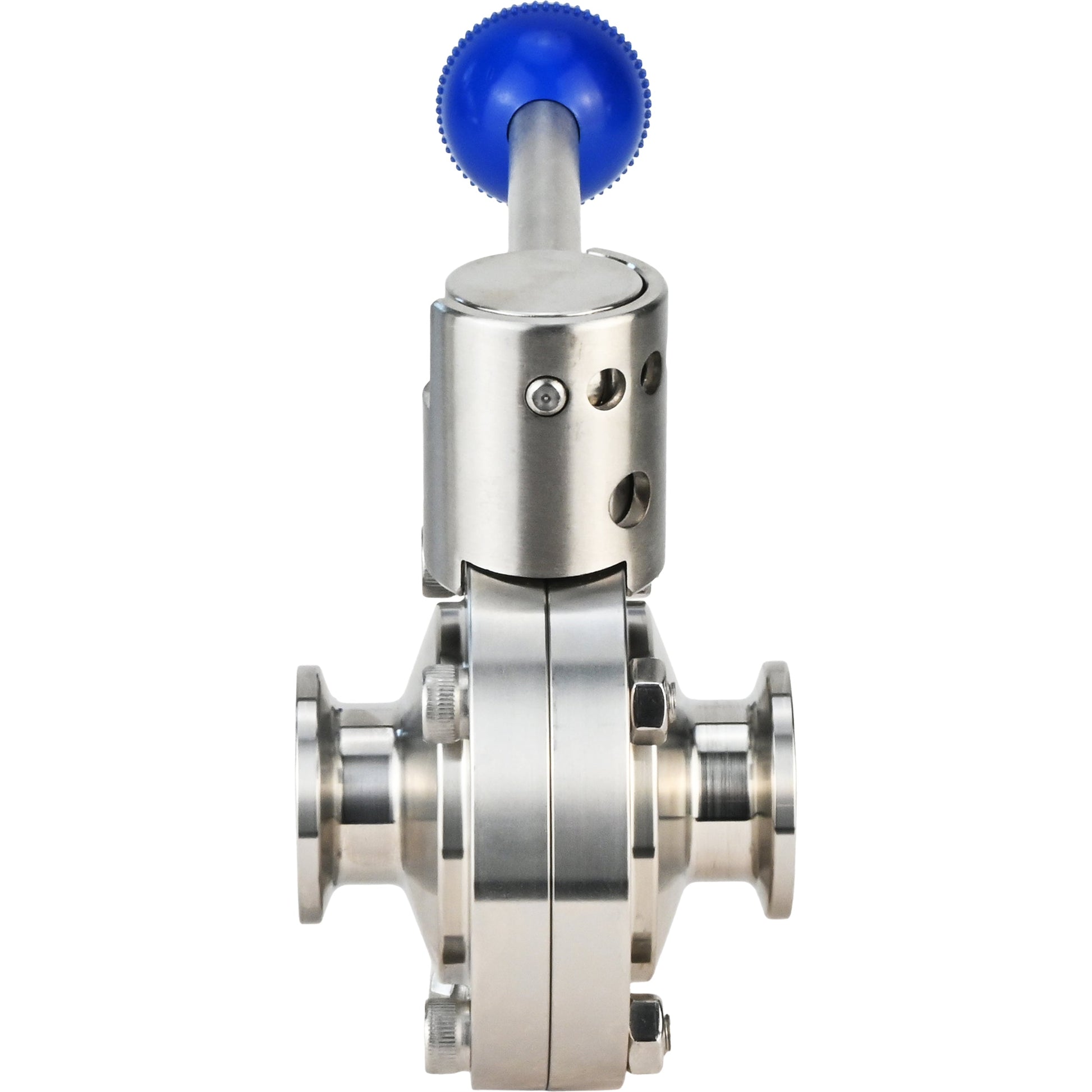

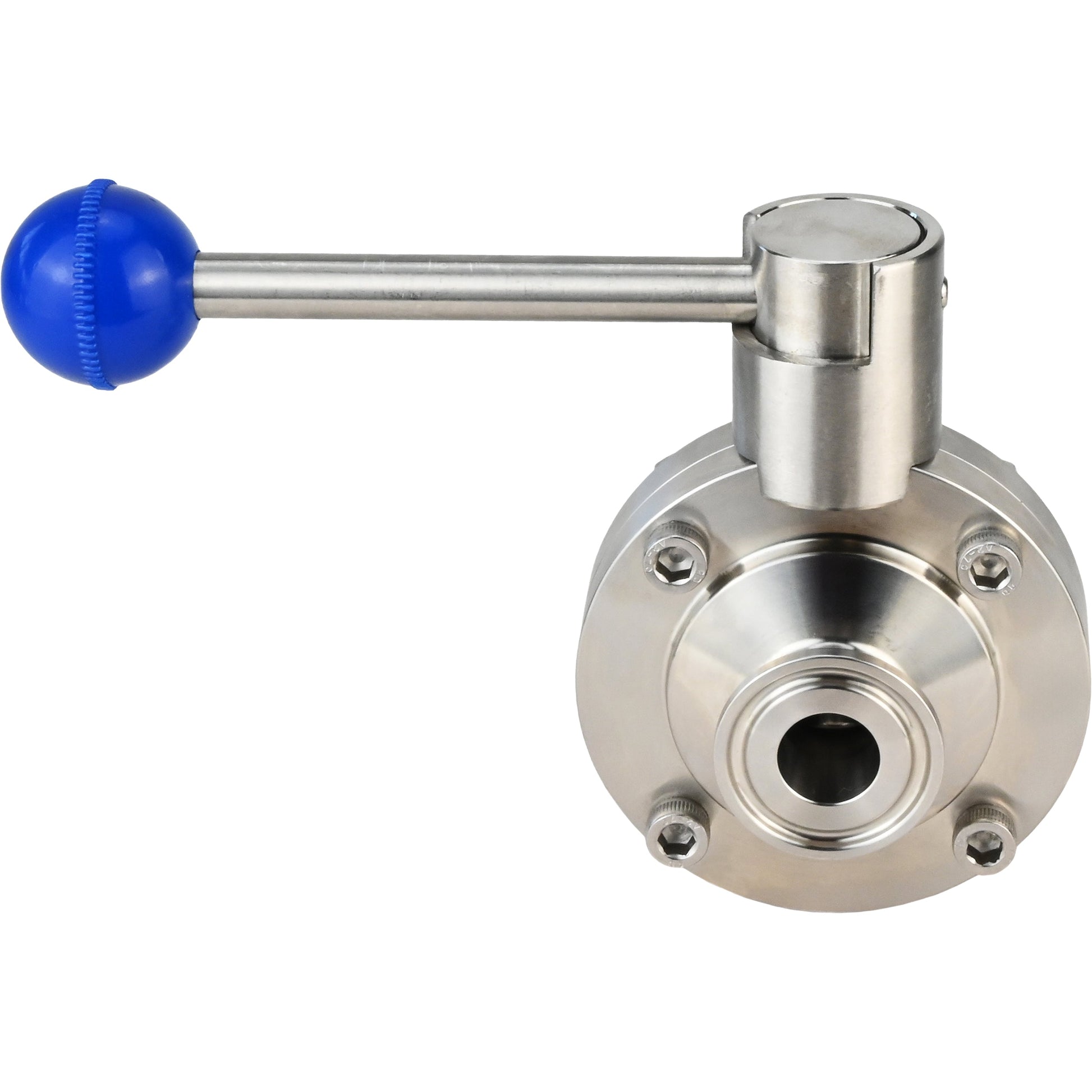

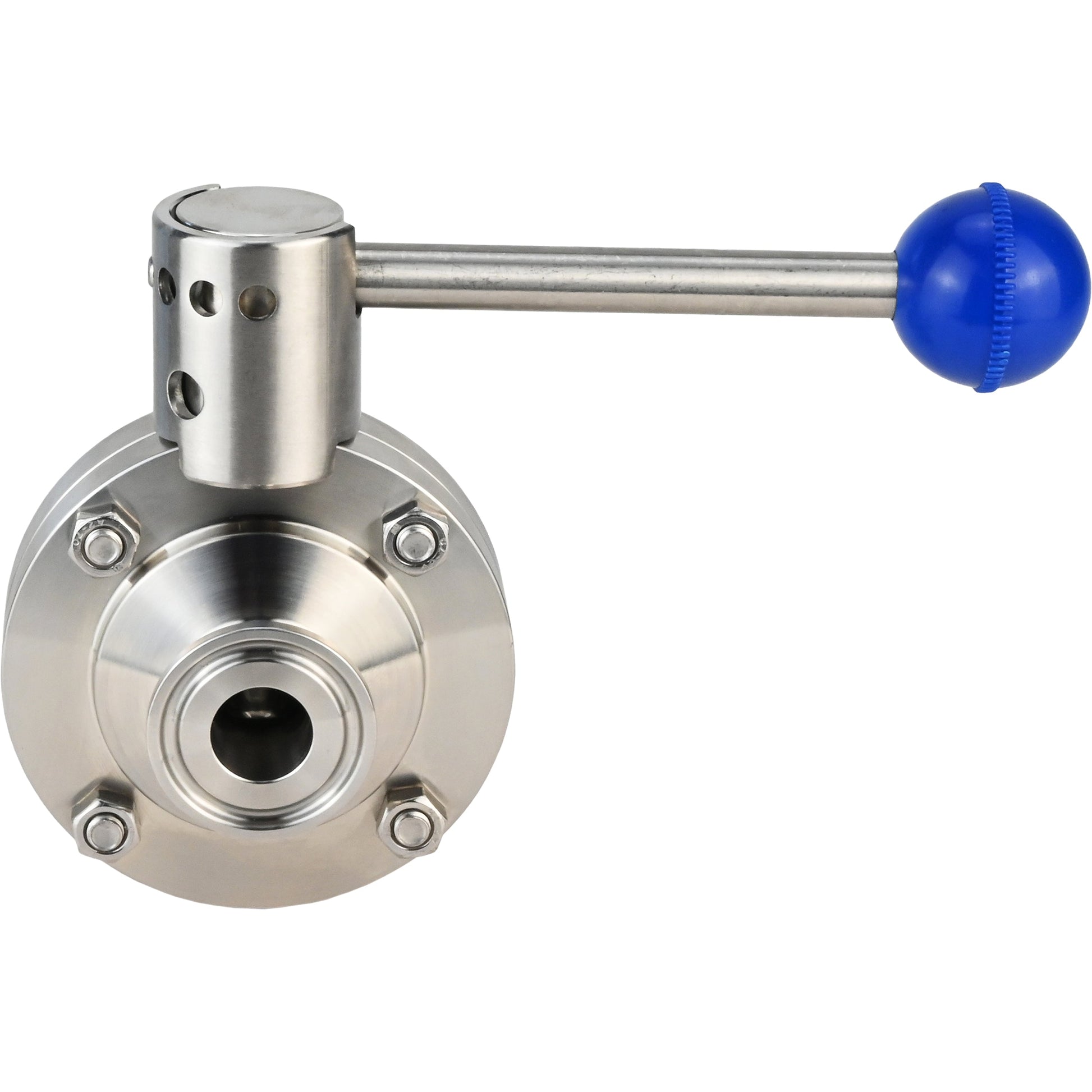

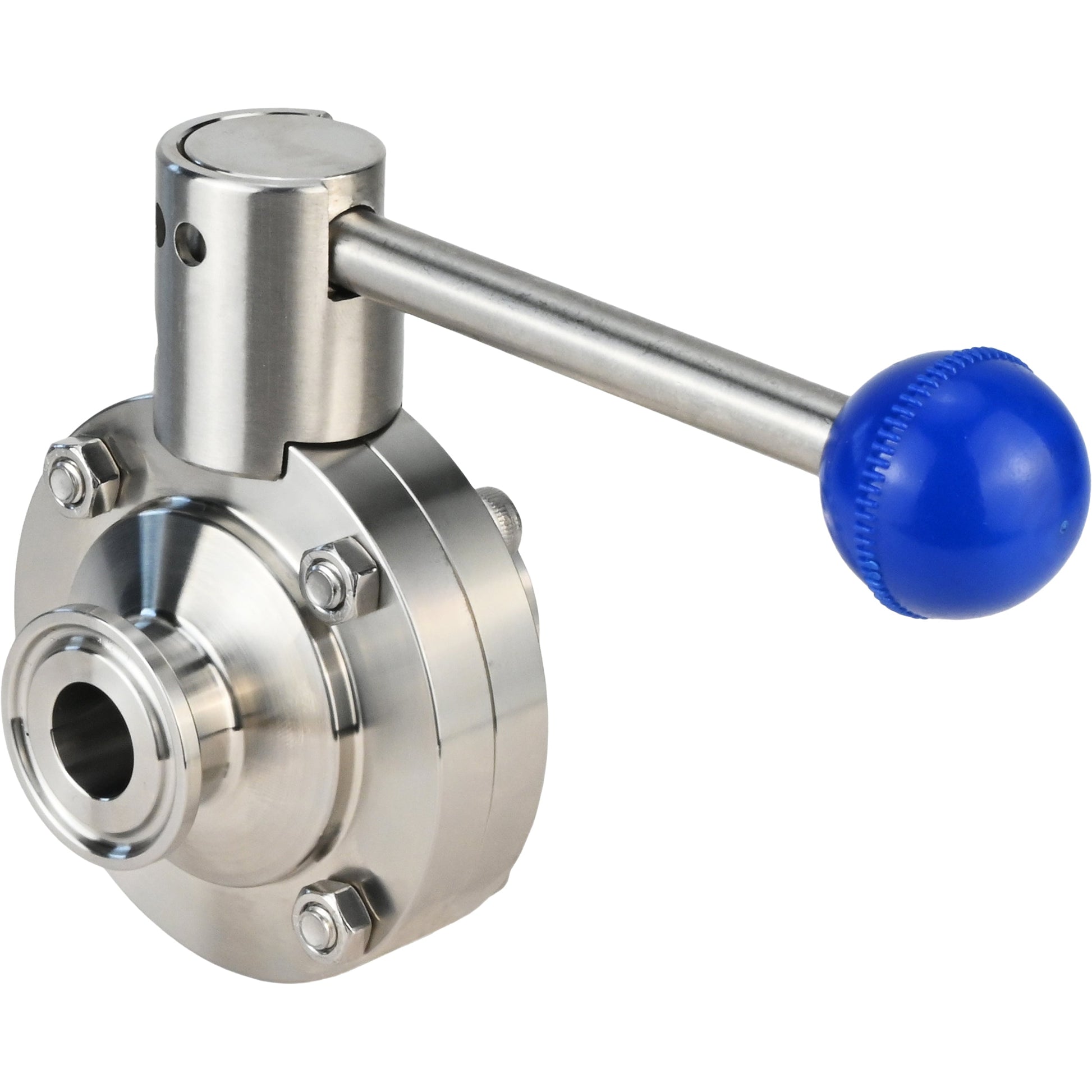

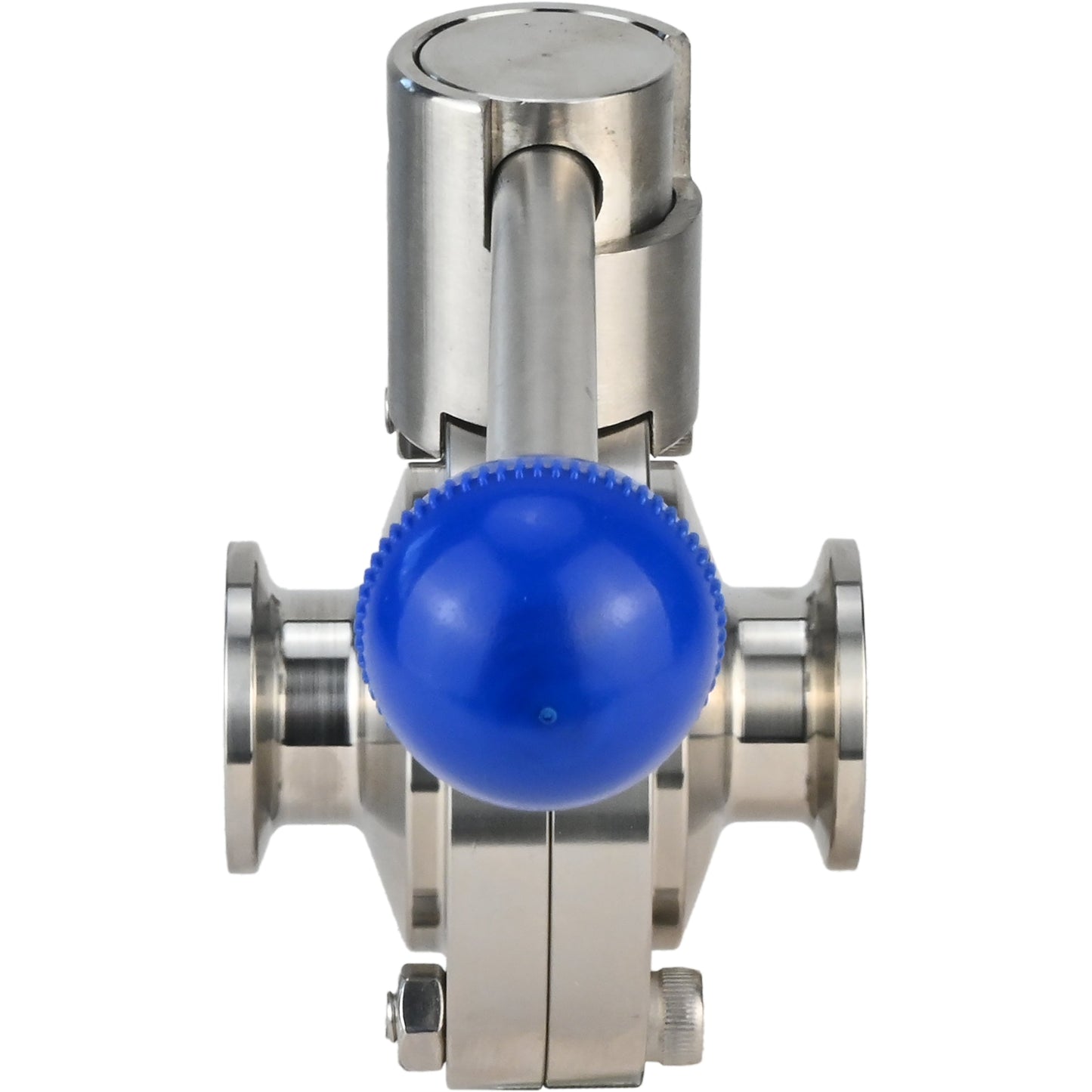

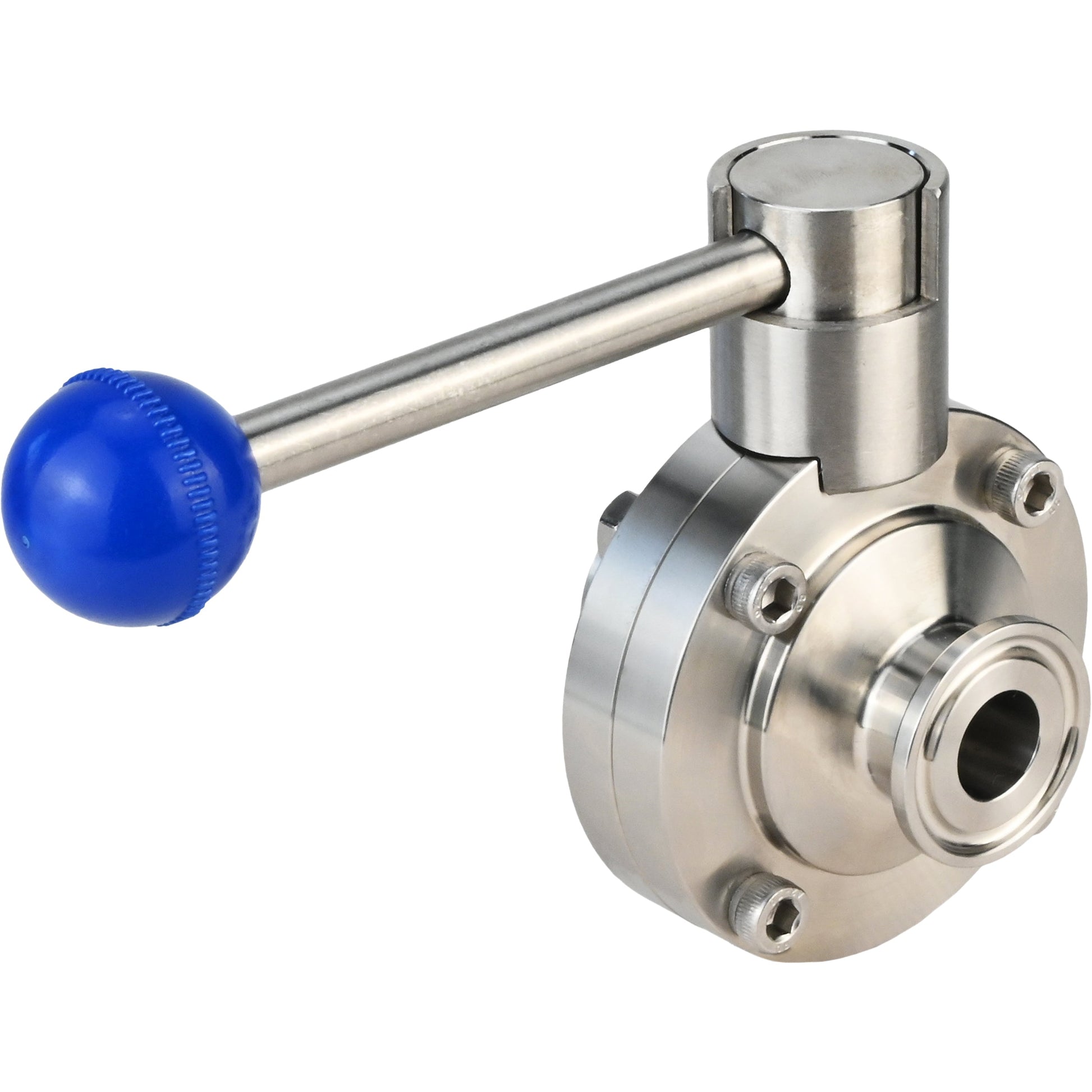

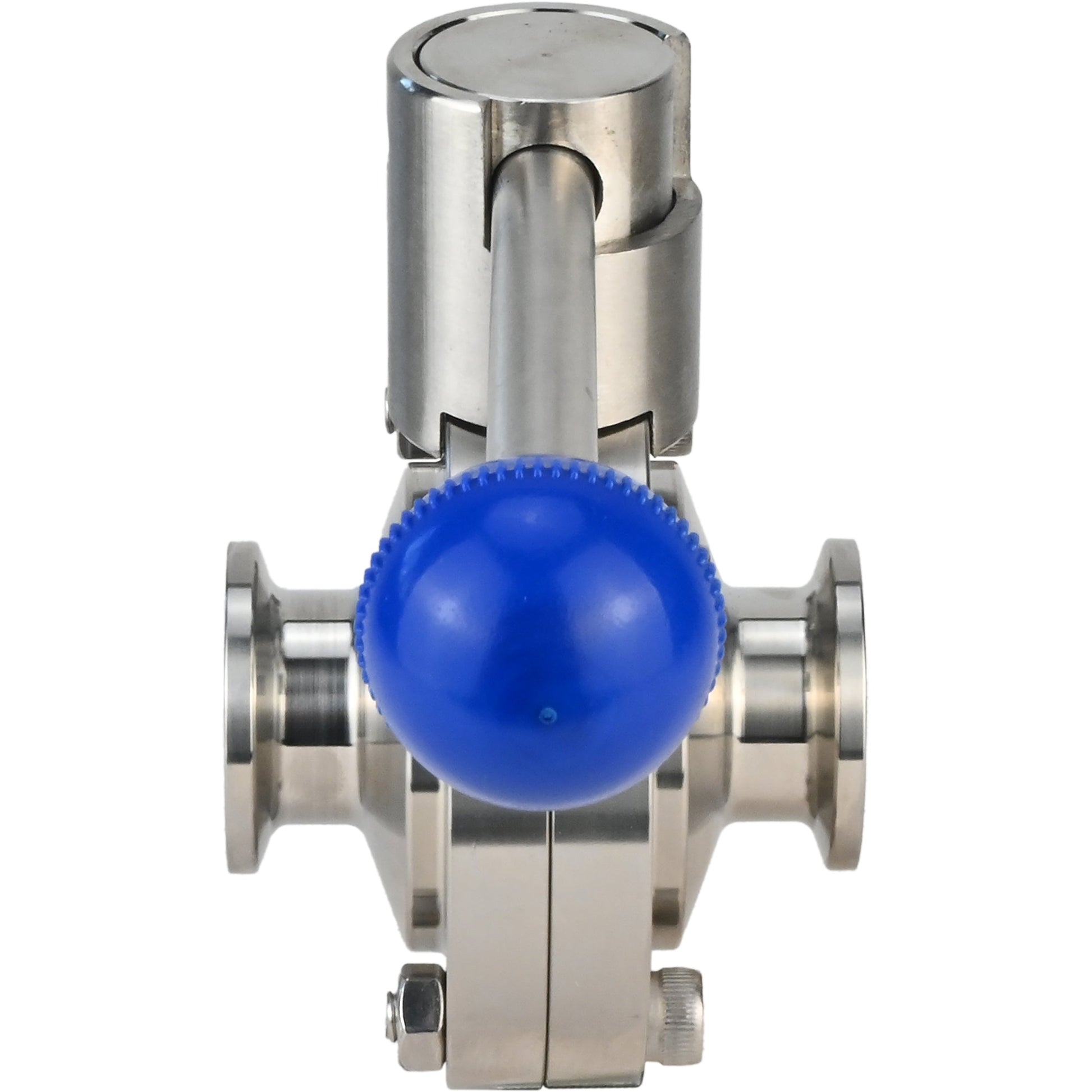

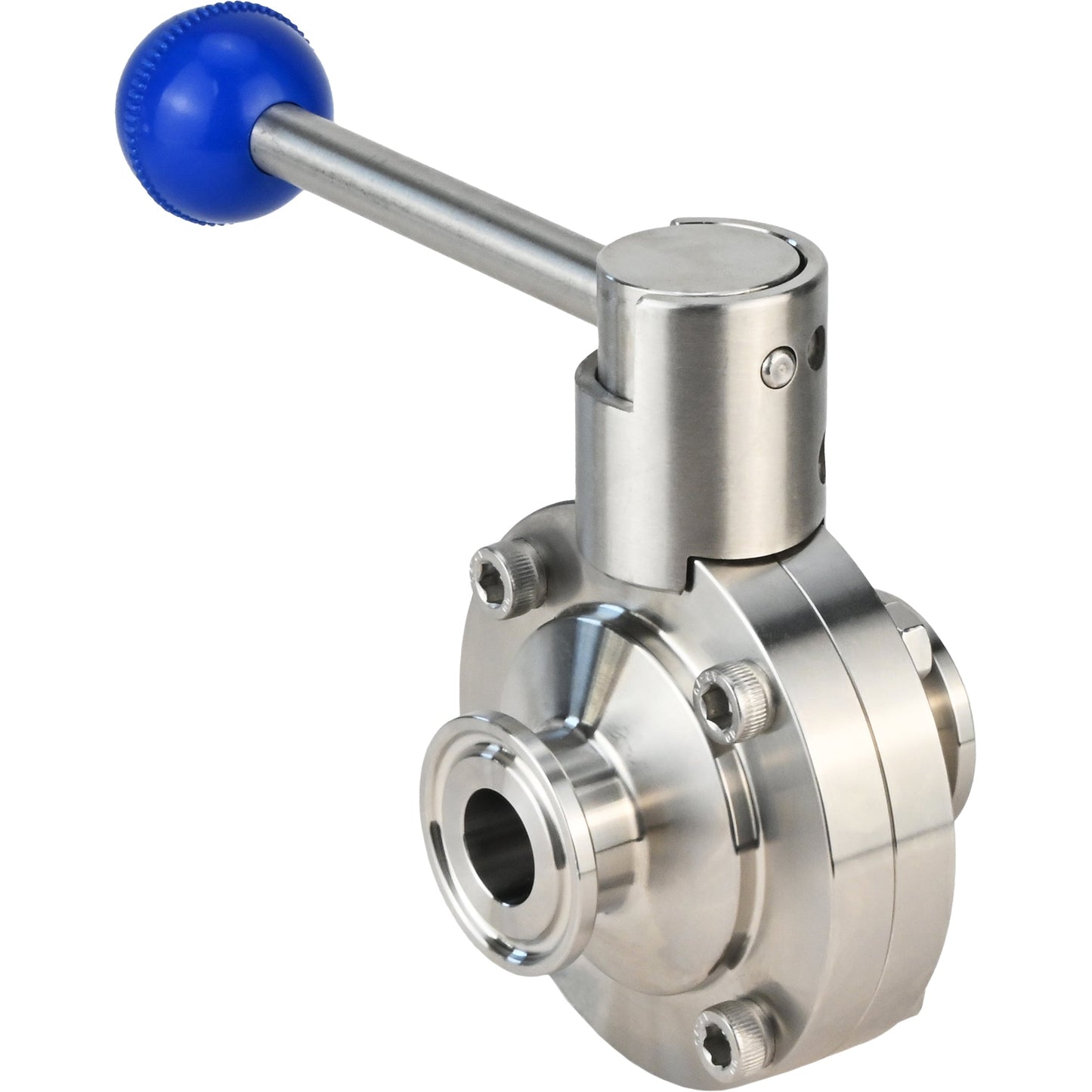

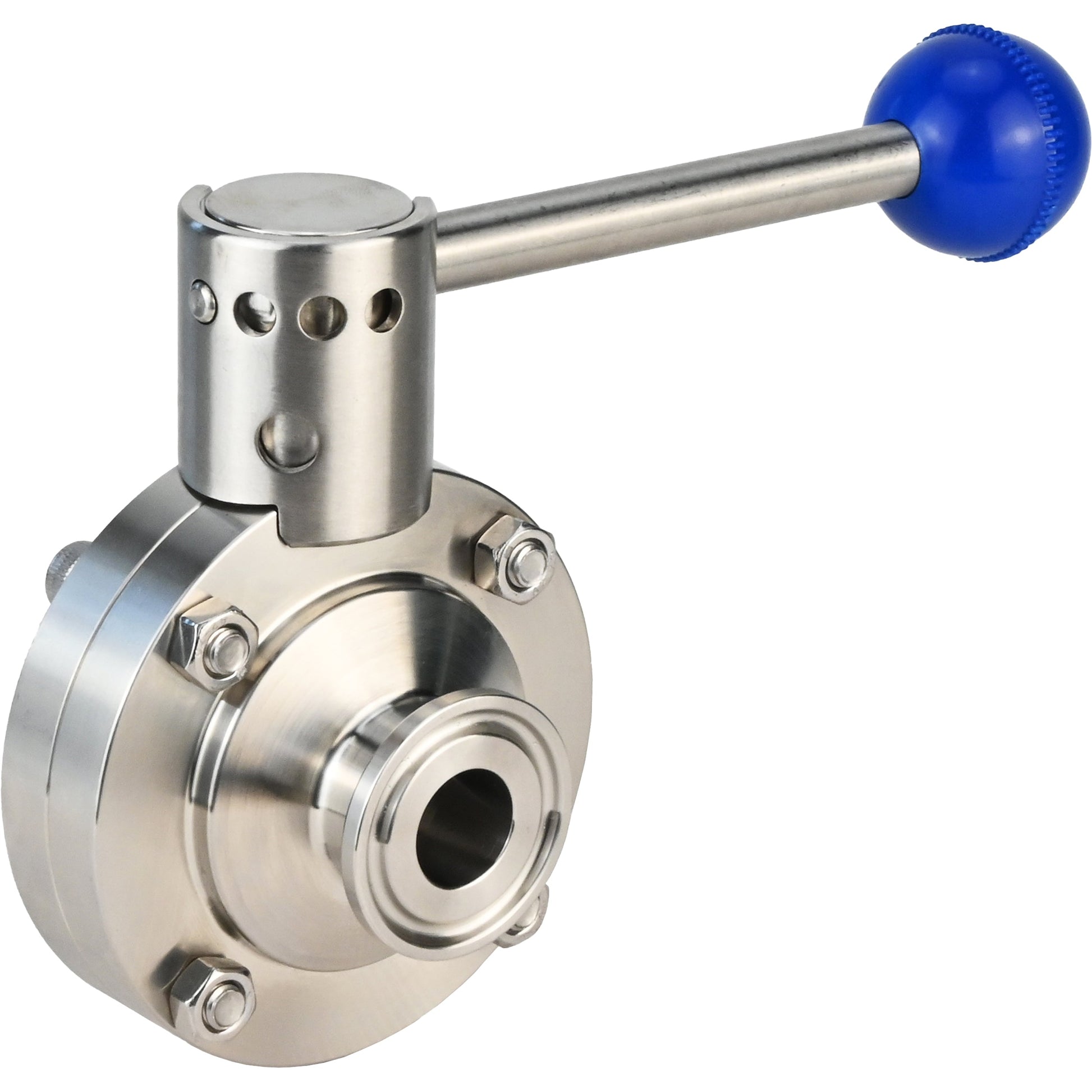

Características técnicas de las válvulas de mariposa DNOVA WBV3131E-2W-CH, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - EPDM, conexión - abrazadera, manija
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 15-100 milímetros |
| Presión nominal | 10 barras |
| Temperatura del entorno de trabajo | de -20 a +135 °C |
| Solicitud | Industria alimentaria |
| Tipo de conexión | para soldar |
| Tipo de control | Manual (manija, caja de cambios) |
| Clase de sellado | A |
| Garantizar | 12 meses |
B
B
Esquema de dimensiones de válvulas de mariposa DNOVA WBV3131E-2W-CH, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - EPDM, conexión - abrazadera, manija
B
Dimensiones generales y de instalación de válvulas de mariposa DNOVA WBV3131E-2W-CH, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - EPDM, conexión - abrazadera, manija
| Diámetro | Re, mm | D1, mm | A, mm | Mmm | J, mm | K, mm |
| DN15 | 34 | 78 | 66 | 86 | 126 | 8x8 |
| DN20 | 34 | 78 | 66 | 86 | 126 | 8x8 |
| DN25 | 50.5 | 78 | 66 | 86 | 126 | 8x8 |
| DN32 | 50.5 | 86 | 66 | 90 | 126 | 8x8 |
| DN40 | 50.5 | 90 | 70 | 92 | 126 | 8x8 |
| DN50 | 64 | 106 | 76 | 104 | 133 | 10x10 |
| DN65 | 91 | 124 | 80 | 113 | 144 | 10x10 |
| DN80 | 106 | 139 | 84 | 123.5 | 160 | 10x10 |
| DN100 | 119 | 159 | 104 | 133.5 | 160 | 10x10 |
B
B
Esquema de materiales de válvulas de mariposa DNOVA WBV3131E-2W-CH, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - EPDM, conexión - abrazadera, manija
B
Materiales de las piezas de las válvulas de mariposa DNOVA WBV3131E-2W-CH, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - EPDM, conexión - abrazadera, manija
| No. | Nombre de la pieza | Material |
| 1 | Marco | acero inoxidable 304 |
| 2 | Nudo pivote | acero inoxidable 304 |
| 3 | Disco | acero inoxidable 304 |
| 4 | Sello de silla de montar | EPDM |
| 5 | tornillo | acero A2~70 |
| 6 | Tornillo | acero A2~70 |
| 7 | Corcho | Plástico ABS |
- Body material
- Acero inoxidable AISI 304
- Maximum allowable temperature
- 135 °C
- Connection type
- Abrazadera
- Control type
- Manejar
- Operating environment
- Agua, Vapor y Medios neutrales
- Applications
- Industria alimentaria
- Nominal pressure
- 10 barras
- Type of seal
- EPDM
- Disc material
- Acero inoxidable AISI 304
- Limit switches
- No
- Country of origin
- Porcelana
