Válvulas de mariposa

Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores rotativos neumáticos de doble efecto DNOVA PA-DA-XXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
Las válvulas neumáticas se utilizan para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
La unidad de interruptor de límite está diseñada para la señalización visual y eléctrica de las posiciones finales de la válvula de cierre, válvula o compuerta de disco. Se monta sobre la superficie del actuador neumático y se conecta al eje del actuador según la norma DIN. La caja sellada suele contener dos sensores que monitorizan la posición del eje del actuador y emiten señales en posiciones extremas. Se utilizan microinterruptores OMRON, sensores inductivos o interruptores de láminas.

B

B

B

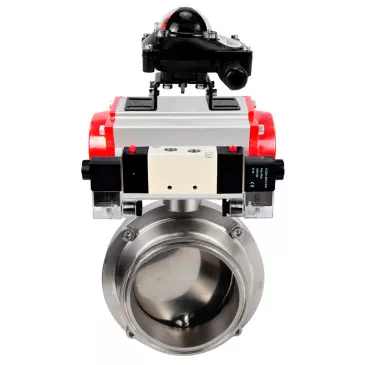

Características técnicas de las válvulas de mariposa DNOVA WBV3131E-2W-CH en acero inoxidable 304 de grado alimentario, junta - EPDM, con actuador neumático DNOVA PA-SA-XXX, distribuidor neumático DNOVA 4V320-08 220V y unidad de final de carrera DNOVA APL-210N:

Característica	Valor
Tipo de válvula	Disco giratorio
Diámetro	15–100 mm
Presión nominal	10 barras
Temperatura del medio de trabajo	De -20 °C a +135 °C
Solicitud	Industria alimentaria
Tipo de conexión	Abrazadera
Tipo de control	Actuador neumático
Clase de estanqueidad	A
Garantía	12 meses

B

Datos técnicos de los actuadores rotativos neumáticos con resortes de retorno DNOVA PA-SA-XXX:

Característica	Valor
Tipo de actuador neumático	Con resortes de retorno
Par del actuador	14–30 Nm
Presión nominal	12 barras
Presión de funcionamiento	2...8 bares
Diámetro máximo de partícula	Menos de 30 ВµmВІ
Medio de trabajo	Aire comprimido filtrado o gases no agresivos, aceites
Rango de ajuste	В±5В° para rotación a 0В° y 90В°
Suministro de aire	G1/4"
Temperatura del medio de trabajo	De -20 a +80 °C

B

B

Características técnicas de las válvulas neumáticas DNOVA 4V320-08 220V:

Características técnicas de los interruptores de final de carrera DNOVA APL-210N:

Valor	Ejecución
Modelo de unidad de interruptor de límite	APL-210N
Protección	IP65 para todo tipo de clima
Temperatura ambiente	De -40 °C a +80 °C
Roscas de prensaestopas	2 x NPT1/2"
Bloque de terminales	8 celdas de 0,08 a 2,6 mm²
Voltaje	12 V, 24 V, 38 V, 48 V, 110 V, 220 V, 250 V
Sensor	2 microinterruptores electromecánicos SPDT OMRON V151-1C25
Recubrimiento externo	Recubrimiento de poliéster (negro)
Eje	Eje estándar (17 mm)

B

B

Dimensiones generales y de instalación de válvulas de mariposa DNOVA WBV3131E-2W-CH en acero inoxidable 304 de grado alimenticio, junta - EPDM, con actuador neumático DNOVA PA-SA-XXX, distribuidor neumático DNOVA 4V320-08 220V y unidad de final de carrera DNOVA APL-210N:

Diámetro	Re, mm	D1, mm	A, mm	Mmm	J, mm	K, mm
DN15	34	78	66	86	126	8x8
DN20	34	78	66	86	126	8x8
DN25	50.5	78	66	86	126	8x8
DN32	50.5	86	66	90	126	8x8
DN40	50.5	90	70	92	126	8x8
DN50	64	106	76	104	133	10x10
DN65	91	124	80	113	144	10x10
DN80	106	139	84	123.5	160	10x10
DN100	119	159	104	133.5	160	10x10

B

B

Dimensiones y tamaños de montaje de actuadores neumáticos rotativos DNOVA con resortes de retorno PA-SA-XXX:

Modelo	A, mm	B, mm	C, mm	Re, mm	E, mm	F, mm	G, mm	Mmm	N, mm	Oh, mm	P, mm
PA-DA(SA)-052	108	153	30	41	72	26	15	80	30	34	20
PA-DA(SA)-065	125	174	36	46	89	26	15	80	30	34	20
PA-DA(SA)-083	152	216	46	55	109	26	15	80	30	34	20
PA-DA(SA)-105	189	279	55	64	134	26	25	80	30	41	20
PA-DA(SA)-130	210	308	67.5	70	157	36	25	80	30	62	30
PA-DA(SA)-140	268	405	76	77	174	36	30	130	30	62	30
PA-DA(SA)-160	310	465	87.5	87.5	199	38	30	130	30	62	30
PA-DA(SA)-210	390	542	113	113	257	38	40	130	30	79	30
PA-DA(SA)-270	510	722	146	146	333	38	52	130	30	79	30

B

B

Dimensiones generales y de instalación de las válvulas neumáticas DNOVA 4V320-08 220V:

A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Mmm	82.4
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	83.4
P, mm	22
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4

B

B

Dimensiones y tamaños de instalación de las unidades de interruptores de límite DNOVA APL-210N:

Profundidad, mm	112
Altura, mm	77
Ancho, mm	88

Materiales de las válvulas de mariposa DNOVA WBV3131E-2W-CH en acero inoxidable 304 de grado alimenticio, junta - EPDM, con actuador neumático DNOVA PA-SA-XXX, distribuidor neumático DNOVA 4V320-08 220V y unidad de final de carrera DNOVA APL-210N:

-	Nombre de la pieza	Material
1	Cuerpo	Acero inoxidable 304
2	Unidad giratoria	Acero inoxidable 304
3	Desct	Acero inoxidable 304
4	Junta del asiento	EPDM
5	Tuerca	Acero A2~70
6	Tornillo	Acero A2~70
7	Enchufar	Plástico ABS

B

B

Construcción de actuadores neumáticos rotativos DNOVA con resortes de retorno PA-SA-XXX:

-	Nombre	Cantidad	Material
1	Cuerpo	1	Aluminio extruido (recubrimiento anodizado duro)
2	Tapones laterales	2	Aluminio fundido
3	Engranaje	1	Acero inoxidable (niquelado)
4	Pistón	2	Acero/aluminio (oxidado/galvanizado)
5	Tapones	8	Acero inoxidable
6	Anillo de pistón	2	NBR
7	Ballestas	0–12	Acero para resortes (recubierto de epoxi)
8	Cojinete de pistón	2	Plástico de ingeniería
9	Anillo de pistón	2	NBR
10	Enchufar	2	NBR
11	Anillo de empuje	2	Plástico de ingeniería
12	Anillo	1	Plástico de ingeniería
13	Arandela	1	Acero inoxidable
14	Clip de resorte	2	Acero inoxidable
15	Indicador	1	Plástico
16	Cuerpo indicador	1	Plástico
17	Cojinete	1	Plástico de ingeniería
18	Leva	1	Acero (oxidado/galvanizado)
19	Cojinete	1	NBR
20	Cojinete	1	Plástico de ingeniería
21	Cojinete	1	Plástico de ingeniería
22	Anillo de sellado	2	NBR
23	Anillo de sellado	2	NBR
24	Cojinete	2	Acero inoxidable
25	Tuerca de ajuste	2	Acero inoxidable
26	Tornillo de ajuste	2	Acero inoxidable
27	Cojinete	2	Aluminio
