Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para el control de flujo en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.

Los actuadores rotativos neumáticos de doble efecto PA-DA-XXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

Las válvulas neumáticas se utilizan para el control en sistemas neumáticos con superficie de acoplamiento NAMUR, para su instalación a través de orificios en el cuerpo. El control electromagnético se realiza mediante bobinas de tensión de 12 CA, 12 CC, 24 CA, 24 CC, 110 CA y 220 CA. Según el modelo, las válvulas tienen control unidireccional o bidireccional. Las válvulas neumáticas accionadas por solenoide ofrecen una amplia gama de modelos e incluyen tipos de conmutación comunes para válvulas neumáticas de tres (3/2) y cinco (5/2 y 5/3) líneas. Están diseñadas para su uso con actuadores neumáticos de cuarto de vuelta.

B

B

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3131E-2W-CH, material del cuerpo: acero inoxidable AISI 304, junta: EPDM, con actuador neumático PA-DA-052 de doble acción, 4M310-08 220V, ATU AFC2000:

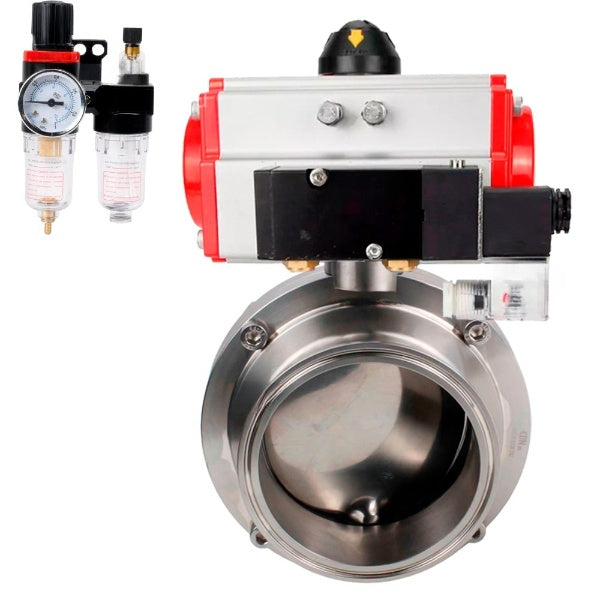

Válvulas de mariposa WBV3131E-2W-CH, material del cuerpo: acero inoxidable AISI 304, junta: EPDM, con actuador neumático PA-DA-052 de doble acción, 4M310-08 220 V, ATU AFC2000

B

B

Dimensiones y dimensiones de la válvula de mariposa DNOVA WBV3131E-2W-CH, material del cuerpo - acero inoxidable AISI 304, junta - EPDM, con actuador neumático PA-DA-052 doble acción, 4M310-08 220V, ATU AFC2000:

Diámetro	Re, mm	D1, mm	A, mm	Mmm	J, mm	K, mm
DN15	34	78	66	86	126	8x8
DN20	34	78	66	86	126	8x8
DN25	50.5	78	66	86	126	8x8
DN32	50.5	86	66	90	126	8x8
DN40	50.5	90	70	92	126	8x8
DN50	64	106	76	104	133	10x10
DN65	91	124	80	113	144	10x10
DN80	106	139	84	123.5	160	10x10
DN100	119	159	104	133.5	160	10x10

Válvula de mariposa WBV3131E-2W-CH, material del cuerpo: acero inoxidable AISI 304, junta: EPDM, con actuador neumático PA-DA-052 de doble acción, 4M310-08 220 V, ATU AFC2000

B

B

Materiales de las válvulas de mariposa DNOVA WBV3131E-2W-CH, material del cuerpo - acero inoxidable AISI 304, junta - EPDM, con actuador neumático PA-DA-052 de doble acción, 4M310-08 220V, ATU AFC2000:

Esquema de piezas y materiales Válvulas de mariposa WBV3131E-2W-CH, material del cuerpo - acero inoxidable AISI 304, sello - EPDM, con actuador neumático PA-DA-052 doble acción, 4M310-08 220V, ATU AFC2000

B

B

Datos técnicos de los actuadores neumáticos PA-DA:

-	Nombre	Material
1	Recinto	aluminio extruido
2	Tapones laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Clip de resorte	acero inoxidable
15	Indicador	plástico
16	Carcasa del indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Manga	aluminio

Esquema de piezas y materiales del actuador neumático PA-DA

B

B

Características técnicas de la válvula neumática 4m310-08 220V:

Diseño	tipo de carrete
Presión nominal PN, MPa (kg/cm2)	1,2 (12)
Presión de trabajo, bar	1,5...8
Medio de trabajo	aire comprimido filtrado
Temperatura ambiente t, °C	+5 a +50
Frecuencia de respuesta	5 ciclos/s
Duplicación manual	es
Grado de protección	IP 65
Montaje	a través de agujeros en la carcasa
Material de cerramiento	aluminio anodizado
Tiempo de respuesta	0,05 segundos.

Válvulas neumáticas 4M310-08 220V

B

B

Dimensiones generales y de instalación de las válvulas neumáticas 4M310-08 220V:

Profundidad, mm	27
Altura, mm	69
Ancho, mm	134.5

B

Esquema de dimensiones de válvulas neumáticas 4M310-08 220V

B

B

Parámetros principales de la unidad de tratamiento de aire AFC2000:

Presión de funcionamiento, bar	8
Presión máxima, bar	10
Rango de presión ajustable, bar	0,5 g·9
Presión de rotura, barra	15
Conexión de aire	1/4"
Temperatura de funcionamiento, C	-5 a +60
Tamaño de partícula del filtro, Вµm	40
Viscosidad del aceite	ISO VG 32
Peso, kg	0,395
Composición del conjunto	filtro separador de humedad, regulador de presión, lubricador, soporte

Unidad de tratamiento de aire AFC2000

B

B

Dimensiones generales y de instalación de las unidades de tratamiento de aire AFC2000:

A, mm	162
B, mm	88
C, mm	139
Re, mm	31
E, mm	53.5
F, mm	12
G, mm	8
Mmm	7
Yo, mm	13.3
J, mm	39
K, mm	5
Largo, mm	40
Mmm	32
N, mm	53
Oh, mm	29
P, mm	6
R, mm	41.5

Esquema de dimensiones de las unidades de tratamiento de aire AFC2000
