Descripción
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para el control de flujo en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores rotativos neumáticos de doble efecto PA-DA-XXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
Las válvulas neumáticas se utilizan para el control en sistemas neumáticos con superficie de acoplamiento NAMUR, para su instalación a través de orificios en el cuerpo. El control electromagnético se realiza mediante bobinas de tensión de 12 CA, 12 CC, 24 CA, 24 CC, 110 CA y 220 CA. Según el modelo, las válvulas tienen control unidireccional o bidireccional. Las válvulas neumáticas accionadas por solenoide ofrecen una amplia gama de modelos e incluyen tipos de conmutación comunes para válvulas neumáticas de tres (3/2) y cinco (5/2 y 5/3) líneas. Están diseñadas para su uso con actuadores neumáticos de cuarto de vuelta.
B
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3131E-2W-CH, material del cuerpo: acero inoxidable AISI 304, junta: EPDM, con actuador neumático PA-DA-052 de doble acción, 4M310-08 220V:
| Característica | significado |
| Tipo de puerta | disco giratorio |
| Diámetro | 15-100 milímetros |
| Presión nominal | 10 barras |
| Temperatura del medio de trabajo | -20 a +135 °C |
| Solicitud | Industria alimentaria |
| Tipo de conexión | abrazadera |
| Tipo de control | actuador neumático |
| Clase de sellado | A |
| País del fabricante | Porcelana |
| Garantía | 12 meses. |

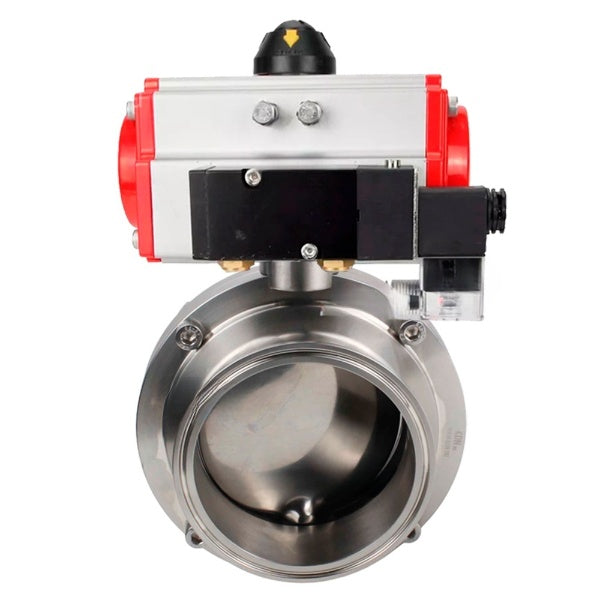

Válvulas de mariposa WBV3131E-2W-CH, material del cuerpo: acero inoxidable AISI 304, junta: EPDM, con actuador neumático PA-DA-052 de doble acción, 4M310-08 220V
B
B
Dimensiones y dimensiones de la válvula de mariposa DNOVA WBV3131E-2W-CH, material del cuerpo - acero inoxidable AISI 304, junta - EPDM, con actuador neumático PA-DA-052 doble acción, 4M310-08 220V:
| Diámetro | Re, mm | D1, mm | A, mm | Mmm | J, mm | K, mm |
| DN15 | 34 | 78 | 66 | 86 | 126 | 8x8 |
| DN20 | 34 | 78 | 66 | 86 | 126 | 8x8 |
| DN25 | 50.5 | 78 | 66 | 86 | 126 | 8x8 |
| DN32 | 50.5 | 86 | 66 | 90 | 126 | 8x8 |
| DN40 | 50.5 | 90 | 70 | 92 | 126 | 8x8 |
| DN50 | 64 | 106 | 76 | 104 | 133 | 10x10 |
| DN65 | 91 | 124 | 80 | 113 | 144 | 10x10 |
| DN80 | 106 | 139 | 84 | 123.5 | 160 | 10x10 |
| DN100 | 119 | 159 | 104 | 133.5 | 160 | 10x10 |
Válvulas de mariposa WBV3131E-2W-CH, material del cuerpo: acero inoxidable AISI 304, junta: EPDM, con actuador neumático PA-DA-052 de doble acción, 4M310-08 220 V
B
B
Materiales de las válvulas de mariposa DNOVA WBV3131E-2W-CH, material del cuerpo - acero inoxidable AISI 304, junta - EPDM, con actuador neumático PA-DA-052 de doble acción, 4M310-08 220V:
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | acero inoxidable 304 |
| 2 | Unidad giratoria | acero inoxidable 304 |
| 3 | Disco | acero inoxidable 304 |
| 4 | Junta del asiento | EPDM |
| 5 | Tuerca | Acero A2~70 |
| 6 | Tornillo | Acero A2~70 |
| 7 | Enchufar | Plástico ABS |
Esquema de piezas y materiales Válvulas de mariposa WBV3131E-2W-CH, material del cuerpo - acero inoxidable AISI 304, sello - EPDM, con actuador neumático PA-DA-052 doble acción, 4M310-08 220V
B
B
Datos técnicos de los actuadores neumáticos PA-DA:
| Diseño | Doble acción |
| Presión nominal PN, bar | 12 |
| Presión de trabajo, bar | 2...8 |
| Medio de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Temperatura de funcionamiento t, °C | - 20 a +80 - 40 a +80 (versión de baja temperatura) - 20 a +160 (en aire seco) |
| Rango de ajuste | В± 5 В° para rotación a 0 В° y 90 В° |
| Anulación manual | es |
| Indicador de posición | abierto/cerrado |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo). |
Actuador neumático PA-DA
B
B
Dimensiones y dimensiones de montaje de actuadores rotativos de doble efecto PA-DA-XXX:
| Modelo | A, mm | B, mm | C, mm | Re, mm | E, mm | F, mm | G, mm | Mmm | N, mm | Oh, mm | P, mm |
| PA-DA(SA)-052 | 108 | 153 | 30 | 41 | 72 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-065 | 125 | 174 | 36 | 46 | 89 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-083 | 152 | 216 | 46 | 55 | 109 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-105 | 189 | 279 | 55 | 64 | 134 | 26 | 25 | 80 | 30 | 41 | 20 |
| PA-DA(SA)-130 | 210 | 308 | 67.5 | 70 | 157 | 36 | 25 | 80 | 30 | 62 | 30 |
| PA-DA(SA)-140 | 268 | 405 | 76 | 77 | 174 | 36 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-160 | 310 | 465 | 87.5 | 87.5 | 199 | 38 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-210 | 390 | 542 | 113 | 113 | 257 | 38 | 40 | 130 | 30 | 79 | 30 |
| PA-DA(SA)-270 | 510 | 722 | 146 | 146 | 333 | 38 | 52 | 130 | 30 | 79 | 30 |
Dimensiones de los actuadores rotativos de doble efecto PA-DA-XXX
B
B
Materiales de los componentes del actuador neumático PA-DA:
| - | Nombre | Material |
| 1 | Recinto | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
Esquema de piezas y materiales del actuador neumático PA-DA
B
B
Características técnicas de la válvula neumática 4m310-08 220V:
| Diseño | tipo de carrete |
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 1,5...8 |
| Medio de trabajo | aire comprimido filtrado |
| Temperatura ambiente t, °C | +5 a +50 |
| Frecuencia de respuesta | 5 ciclos/s |
| Duplicación manual | es |
| Grado de protección | IP 65 |
| Montaje | a través de agujeros en la carcasa |
| Material de cerramiento | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos. |
Válvulas neumáticas 4M310-08 220V
B
B
Dimensiones generales y de instalación de las válvulas neumáticas 4M310-08 220V:
| Profundidad, mm | 27 |
| Altura, mm | 69 |
| Ancho, mm | 134.5 |
B
Esquema de dimensiones de válvulas neumáticas 4M310-08 220V
