Descripción

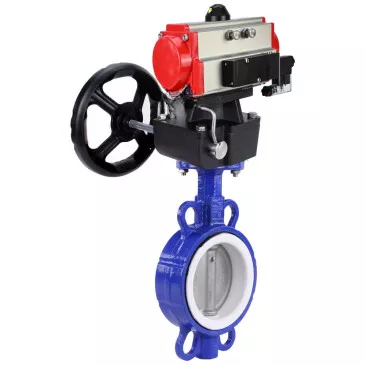

Las válvulas de mariposa DNOVAВ WBV3432P-2W-Fb-H están diseñadas para su uso como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.
La válvula neumática DNOVA 4V320-10 220V se utiliza para cambiar la dirección, iniciar, detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
El interruptor de límite DNOVAВ APL-410N EX es un dispositivo electrotécnico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del cuerpo de cierre de las válvulas de tuberías. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior del interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de la tubería está cerrada, solo se ve la parte roja de la semiesfera marcada como CERRADO; si está abierta, solo se ve la parte amarilla marcada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso del BCV es posible transmitir información sobre la posición de las válvulas de la tubería (abiertas/cerradas) a los sistemas de control automatizados, lo que aumenta la fiabilidad del sistema en su conjunto y simplifica el diagnóstico en caso de detección de averías.
El actuador manual de doble vuelta DNOVAВ MON con sinfín y reductor HDM permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores de cuarto de vuelta neumáticos, eléctricos o hidráulicos. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficiente y eficaz para todas las aplicaciones de control manual.
La unidad de tratamiento de aire AFC2000 está diseñada para purificar el aire comprimido de la humedad y las partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel preestablecido y suministrar lubricante desde un depósito en la corriente de aire comprimido a los elementos del sistema neumático con un amplio rango de capacidad, desde 500 litros/minuto hasta 10 000 litros/minuto. El lubricador añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para una mayor lubricación de los componentes de control, como cilindros y válvulas neumáticas.
Parámetros técnicos de la válvula de mariposa DNOVA WBV3432P-2W-Fb-H, cuerpo de acero al carbono WCB
| Nombre | Valor |
|---|---|
| Presión nominal PN, bar | 16 |
| Temperatura del medio de funcionamiento, В°C | -29 a 180 |
| Conexión de tubería | Oblea |
| Tipo de válvula | Mariposa |
| Tipo de control | Actuador neumático |
| País natal | Porcelana |
B
B
Dimensiones y dimensiones de la válvula de mariposa DNOVA WBV3432P-2W-Fb-H, cuerpo - acero al carbono WCB
| DN | Largo, mm | Re, mm | Mmm | F, mm | L1, mm | E, mm | G, mm | X, mm | Y, mm |
| 40 | 33 | 71 | 166 | 135 | 216 | 133 | 147 | 88 | 162 |
| 50 | 45 | 73 | 238 | 135 | 216 | 133 | 147 | 88 | 162 |
| 65 | 48 | 85 | 264 | 135 | 216 | 133 | 147 | 88 | 162 |
| 80 | 49 | 100 | 276 | 135 | 216 | 133 | 147 | 88 | 162 |
| 100 | 55 | 131 | 314 | 160 | 279 | 180 | 147 | 88 | 162 |
| 125 | 58 | 155 | 340 | 160 | 279 | 180 | 147 | 88 | 162 |
| 150 | 59 | 184 | 365 | 193 | 308 | 180 | 147 | 88 | 162 |
| 200 | 64 | 234 | 437 | 210 | 405 | 195 | 147 | 88 | 162 |
| 250 | 70 | 288 | 495 | 210 | 405 | 195 | 147 | 88 | 162 |
| 300 | 80 | 340 | 579 | 237 | 465 | 195 | 147 | 88 | 162 |
B
Boceto de compuertas de disco rotativas DNOVA WBV3432P-2W-Fb-H, cuerpo - acero al carbono WCB
B
B
Tabla de piezas y materiales para válvulas de mariposa DNOVA WBV3432P-2W-Fb-H, cuerpo - acero al carbono WCB
| - | Nombre | Material |
|---|---|---|
| 1 | Cuerpo | Acero al carbono WCB |
| 2 | Empaquetadora | PTFE |
| 3, 4, 5 | Disco, eje, perno | Acero inoxidable AISI316L (03x17H14M3) |
| 6 | Cojinete | PTFE |
| 7 | Junta tórica | Nitrilo NBR |
| 8 | Lámina | Acero carbono |
Esquema de piezas y materiales de la válvula de mariposa DNOVA WBV3432P-2W-Fb-H, cuerpo - acero al carbono WCB
B
B
Parámetros técnicos de la válvula neumática DNOVA 4V320-10 220V
| Nombre | Valor |
|---|---|
| Tipo de válvula neumática | Tipo carrete |
| Modelo de válvula neumática | 4V320-10 220 V |
| Presión de funcionamiento, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| Frecuencia de actuación, ciclos/seg | 5 |
B
B
Parámetros técnicos de los volantes DNOVA MON
| Nombre | Valor |
|---|---|
| Método de montaje | Horizontal/Vertical |
| Grado de protección, IP | 67 |
| Tipo de conexión | ISO 5211 |
B
B
Tabla de piezas y materiales para volante DNOVA MON
| - | Nombre | Material |
|---|---|---|
| 1 | Vástago para instalación de actuador neumático | Acero 45 |
| 2 | Junta tórica | EPDM |
| 3 | Resorte de retención | Acero para resortes |
| 4 | Tapa del extremo superior | Aleación de aluminio |
| 5 | Tornillo | Acero 304 |
| 6 | Soporte de retención (enlace principal) | Acero 304 |
| 7 | Alojamiento | Aleación de aluminio |
| 8 | Junta tórica | EPDM |
| 9 | Caja de cambios | Hierro dúctil QT50 |
| 10 | Acoplamiento adaptador | Hierro dúctil QT40 |
| 11 | Vástago de la caja de cambios | Hierro dúctil QT40 |
